GW16143

产品分类: 无线收发芯片
厂牌: GATEWORKS
产品描述: Beidou,GLONASS,GPS,Galileo UART,USB MINI
供应商型号: 3958184
供应商: 海外现货
标准整包数: 1
GATEWORKS 无线收发芯片 GW16143

GW16143概述

    高精度GNSS GPS Mini-PCIe卡GW16143技术手册

    1. 产品简介

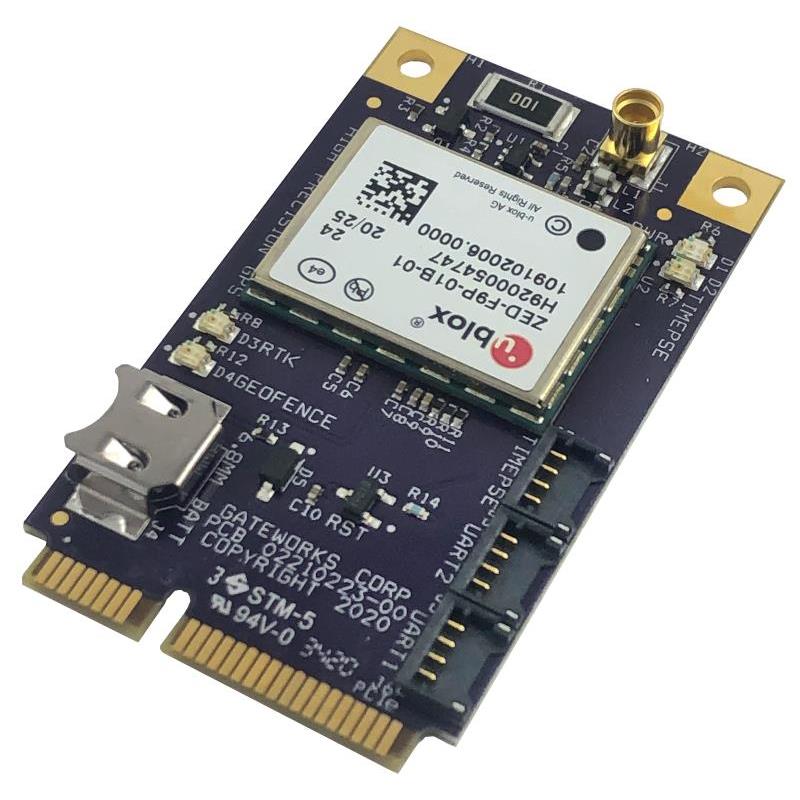

    GW16143是一款高精度GNSS GPS Mini-PCIe卡,专为利用Gateworks单板计算机的应用提供精准定位。这款卡通过GPS、GLONASS、Galileo和BeiDou等多种卫星系统的同步接收,实现了厘米级(<2cm)的定位精度。其内置的MMCX天线接口支持外部天线安装,通过Mini-PCIe连接器采用USB信号与主机处理器进行通信。此外,它还配备有两个UART头,用于通过串行方式传输校正数据;以及一个时间脉冲输出头,用于提供PPS(每秒脉冲)信号。该模块支持基站和移动站操作模式,适用于实时动态测量(RTK)应用,能够实现快速收敛和可靠性能。

    2. 技术参数


    - 输入电压: 3.3V(来自Mini-PCIe边缘连接器)
    - 典型工作电流: 100mA(@3.3V)
    - 物理尺寸: 30.0x60.8x11.5mm(1.18x2.39x0.45英寸)
    - 重量: 0.35盎司(10克)
    - 环境温度范围: 工作温度 -40°C至+85°C;存储温度 -40°C至+85°C
    - 湿度范围: 工作湿度 20%至90%;存储湿度 5%至95%
    - MTBF: 暂无数据(待测)

    3. 产品特点和优势


    GW16143具备以下几个显著的特点:
    - 多频段实时动态测量技术:通过支持L1和L2/L5频段的多频段RTK技术,实现了快速收敛和高可靠性。
    - 高性能更新率:特别适合高度动态的应用环境,确保高精度定位。
    - 集成多功能接口:提供了两个UART头和一个时间脉冲输出头,方便多种扩展应用。
    - 高精度定位:通过多种卫星系统的同步接收,实现了厘米级别的高精度定位。
    - 支持多种标准消息格式:包括NMEA、UBX和RTCM消息格式。
    - 电池续航:内置可充电3.3V锂电池,提升在移动环境下的使用寿命。
    - 高兼容性:与Gateworks GW16130 Iridium卫星调制解调器或GW16132 CAT-M1调制解调器搭配使用时,能够增强通讯能力。

    4. 应用案例和使用建议


    GW16143在工业应用如农业、采矿和野外测绘等领域具有广泛的应用。这些应用需要高精度的导航和自动化控制。例如,在无人驾驶拖拉机的应用中,该模块可以确保拖拉机的定位精度,提高作业效率和安全性。对于需要长时间工作的系统,建议定期检查并更换电池以确保最佳性能。

    5. 兼容性和支持


    GW16143与Gateworks GW16130 Iridium卫星调制解调器或GW16132 CAT-M1调制解调器配合使用时,可以构建出一个完整的远程监控和通信系统。Gateworks公司提供一年的保修服务,并且可以根据客户需求定制产品,例如去除头部或电池。

    6. 常见问题与解决方案


    - Q: 如何判断该模块是否正常工作?
    - A: 观察LED指示灯状态,或者通过主机处理器的调试端口查看日志。
    - Q: 电池续航时间是多少?
    - A: 电池续航时间为根据实际工作情况而异,建议定期检查电池状态并及时更换。
    - Q: 如何处理RTK模块不稳定的状况?
    - A: 检查外部天线的连接情况,并尝试更换为不同频段的天线。

    7. 总结和推荐


    总体而言,GW16143是一款具备极高精度和稳定性的高精度GNSS GPS Mini-PCIe卡。无论是农业、采矿还是野外测绘等工业领域,都展现出极高的实用价值和市场竞争力。鉴于其广泛的适用性以及Gateworks公司提供的良好支持服务,推荐在需要高精度定位和动态测量的应用场合优先选择此款产品。

GW16143参数

参数
典型输出功率 -
接收电流 -
射频系列/标准 -
传输电流 -
最小工作频率 -
最大数据速率 -
模块/芯片分类 -
典型供电电流 -
调制方式 Beidou,GLONASS,GPS,Galileo
接口类型 UART,USB
最大工作供电电压 -
接收机数量 -
发送机数量 -
最小工作供电电压 -
支持协议 -
典型灵敏度 -
最大工作频率 -
通用封装 MINI
包装方式 散装

GW16143厂商介绍

GATEWORKS是一家全球性的嵌入式计算解决方案提供商,专注于为工业、医疗、交通和通信等领域提供定制化的硬件和软件解决方案。公司的产品线涵盖了多种类型的嵌入式计算机,包括单板计算机(SBC)、系统模块(SMC)、工业级平板电脑和定制开发板等。

GATEWORKS的产品主要分为以下几个类别:
1. 单板计算机(SBC):提供高性能的计算平台,适用于需要强大处理能力的工业和商业应用。
2. 系统模块(SMC):紧凑的模块化设计,便于集成到各种设备中,适用于空间受限的应用场景。
3. 工业级平板电脑:专为恶劣环境设计的坚固型平板电脑,适用于现场操作和监控。
4. 定制开发板:根据客户特定需求定制的硬件解决方案,以满足特定的应用需求。

GATEWORKS的优势在于:
- 定制化服务:能够根据客户需求提供定制化的硬件和软件解决方案。
- 快速响应:拥有快速的产品开发周期,能够迅速响应市场变化。
- 全球支持:在全球范围内提供技术支持和售后服务。
- 长期供货:承诺长期供货,确保客户项目的连续性和稳定性。
- 质量保证:产品经过严格的质量控制,确保在各种环境下的可靠性和耐用性。

GW16143数据手册

厂牌 PDF简要描述 下载
GATEWORKS 无线收发芯片 GATEWORKS GW16143 GW16143数据手册

GW16143封装设计

查看详情并下载
Symbol
Footprint
3D Model
