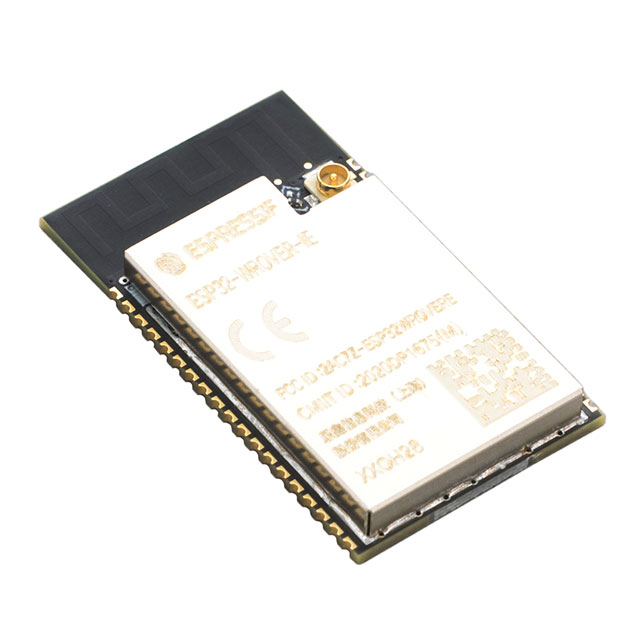

ESP32-WROVER-IE-N4R8

产品分类: 射频模块
产品描述: CCK,DSSS,OFDM 80mA 80mA 2412HZ~2484 MHz 150Mbps –97 dBm 3V~3.6V 连接器连接外部天线 ESP32-D0WD-V3 贴片安装 31.4mm*18mm*3.3mm
供应商型号: 17M-ESP32-WROVER-IE-N4R8
供应商: 云汉优选
标准整包数: 1
ESPRESSIF/上海乐鑫科技 射频模块 ESP32-WROVER-IE-N4R8

ESP32-WROVER-IE-N4R8概述

    # ESP32-WROVER-E & ESP32-WROVER-IE 技术手册

    产品简介


    基本介绍
    ESP32-WROVER-E 和 ESP32-WROVER-IE 是由乐鑫信息科技公司推出的通用型 Wi-Fi+BT+BLE MCU 模组。该系列模组广泛应用于各种传感器网络及高要求任务,例如语音编码、音频流和 MP3 解码等。两种模组的主要区别在于天线类型,ESP32-WROVER-E 采用 PCB 板载天线,而 ESP32-WROVER-IE 则采用 IPEX 天线。
    主要功能
    - 双核 CPU:ESP32-D0WD-V3 芯片配备了两个低功耗 Xtensa® 32-bit LX6 MCU。
    - 丰富的接口:集成电容式触摸传感器、霍尔传感器、SD 卡接口、以太网接口等多种外设。
    - Wi-Fi 和蓝牙:支持 Wi-Fi b/g/n 以及蓝牙 v4.2 BR/EDR 和 BLE 标准。
    - 低功耗:模组的睡眠电流小于 5 µA,适合电池供电设备。
    - 高数据传输速率:支持高达 150 Mbps 的数据传输速率,20 dBm 的天线输出功率。
    应用领域
    适用于物联网设备、智能家居、工业自动化、健康医疗等领域。

    技术参数


    绝对最大额定值
    - 供电电压:-0.3 V 到 3.6 V
    - IO 输出总电流:-1,100 mA
    - 存储温度:-40°C 到 85°C
    建议工作条件
    - 供电电压:3.0 V 到 3.6 V
    - 工作温度:-40°C 到 85°C
    直流电气特性 (3.3 V, 25 °C)
    - 管脚电容:0 pF 到 2 pF
    - 高电平输入电压:0.75×VDD1 到 VDD1+0.3 V
    - 低电平输入电压:-0.3 V 到 0.25×VDD1 V
    Wi-Fi 射频
    - 输出功率:11n 模式下 13 dBm
    - 灵敏度:11n, HT20, MCS7 模式下 -72 dBm
    低功耗蓝牙射频
    - 接收器灵敏度:-94 dBm
    - 发射器功率:0 dBm
    回流焊温度曲线
    - 详细曲线图请见手册第 13 页

    产品特点和优势


    - 集成度高:集成外部 Flash 和 PSRAM,支持 Wi-Fi 和蓝牙双模通信。
    - 低功耗设计:在不同功耗模式之间灵活切换,降低整体功耗。
    - 高可靠性:通过 HTOL、HTSL、uHAST、TCT 和 ESD 等多种可靠性测试。
    - 多功能性:支持多种接口和传感器,便于灵活应用。

    应用案例和使用建议


    应用场景
    - 智能家居:用于智能插座、温湿度传感器等。
    - 工业自动化:用于工业控制设备、远程监控系统等。
    - 健康医疗:用于可穿戴设备、医疗监测仪器等。
    使用建议
    - 电源设计:确保 EN 管脚处增加适当的 RC 延迟电路,以保证上电顺序。
    - 天线选择:根据具体应用场景选择合适的天线类型。
    - 接口连接:参照外围原理图连接外围器件,确保信号完整性和稳定性。

    兼容性和支持


    - 兼容性:该模组支持多种外设接口,与其他主流 MCU 设备兼容良好。
    - 技术支持:乐鑫信息科技提供了详细的文档和技术支持服务,包括《ESP32 技术规格书》和在线论坛等资源。

    常见问题与解决方案


    - 问题1:如何更改 Strapping 管脚的默认配置?
    - 解决方案:可以通过外部电阻或主机 MCU 控制 Strapping 管脚的电平来更改配置。

    - 问题2:如何解决 Wi-Fi 信号干扰问题?
    - 解决方案:检查周围环境中是否存在强电磁干扰源,并采取相应的屏蔽措施。

    总结和推荐


    ESP32-WROVER-E 和 ESP32-WROVER-IE 模组凭借其高集成度、低功耗和丰富的功能,在多种应用场合表现出色。其广泛应用范围和易用性使其成为众多开发者的首选。强烈推荐用于各类物联网设备和高性能嵌入式系统的设计中。建议用户根据具体需求选择合适的模组版本,并严格按照手册指导进行设计和调试。

ESP32-WROVER-IE-N4R8参数

参数
工作电压 3V~3.6V
功耗 -
发射功率 -
频段 2412HZ~2484 MHz
调制方式 CCK,DSSS,OFDM
芯片平台 ESP32-D0WD-V3
灵敏度 –97 dBm
发射电流 80mA
数据速率 150Mbps
天线形式 连接器连接外部天线
接收电流 80mA
长*宽*高 31.4mm*18mm*3.3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ESP32-WROVER-IE-N4R8厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-WROVER-IE-N4R8数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 射频模块 ESPRESSIF/上海乐鑫科技 ESP32-WROVER-IE-N4R8 ESP32-WROVER-IE-N4R8数据手册

ESP32-WROVER-IE-N4R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
