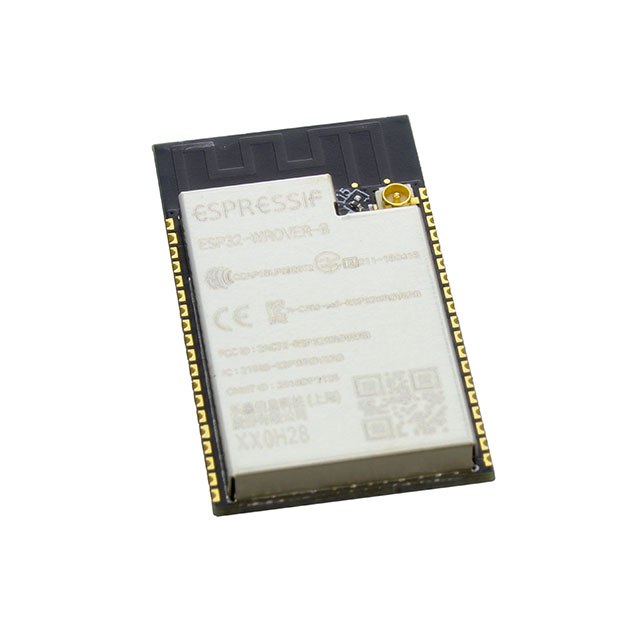

ESP32-WROVER-IB-N16R8

产品分类: 无线收发芯片
产品描述: 20dBm Bluetooth,WiFi 95mA~100mA CCK,DSSS,OFDM 150Mbps GPIO,I²C,I²S,PWM,SDIO,SPI,UART 98dBm 贴片安装
供应商型号: SG-ESP32-WROVER-IB-N16R8
供应商: 期货订购
标准整包数: 650
ESPRESSIF/上海乐鑫科技 无线收发芯片 ESP32-WROVER-IB-N16R8

ESP32-WROVER-IB-N16R8概述

    ESP32-WROVER-B & ESP32-WROVER-IB 技术手册

    产品简介


    ESP32-WROVER-B 和 ESP32-WROVER-IB 是两个高性能、通用的WiFi + 蓝牙 + 蓝牙低功耗(BLE)微控制器模块,适用于各种应用,从低功耗传感器网络到复杂任务如语音编码、音乐流媒体和MP3解码。这些模块具有高集成度和强大的处理能力,使其非常适合物联网(IoT)和其他嵌入式系统应用。

    技术参数


    - 基本规格:
    - CPU核心:双核32位LX6微处理器
    - 内存:448KB ROM,520KB SRAM,8KB RTC FAST内存,8KB RTC SLOW内存
    - eFuse:1 Kbit,包含MAC地址和芯片配置信息
    - 外部存储:
    - 4 MB SPI闪存
    - 8 MB PSRAM
    - 无线通信:
    - 支持802.11 b/g/n标准,最高传输速率达150 Mbps
    - 支持蓝牙v4.2 BR/EDR和BLE
    - Wi-Fi灵敏度范围为-98 dBm至-69 dBm
    - 电气特性:
    - 工作电压:3.0 V ~ 3.6 V
    - 推荐工作温度范围:-40 °C ~ 85 °C
    - 存储温度范围:-40 °C ~ 105 °C

    产品特点和优势


    - 多功能集成:集成了多种传感器接口(如SPI、UART、I2C等),便于开发多样化的应用。
    - 低功耗设计:睡眠电流小于5 μA,适合电池供电和可穿戴设备应用。
    - 高效能处理:CPU频率可调范围从80 MHz到240 MHz,配备低功耗协处理器,节省能源。
    - 安全升级:支持加密的空中升级(OTA),保障软件更新的安全性。

    应用案例和使用建议


    - 智能家居控制中心:利用其丰富的外设接口,可以轻松实现智能灯控、温湿度监测等功能。
    - 便携式医疗设备:低功耗设计确保长时间使用,内置多种传感器接口方便数据采集。
    - 物联网网关:支持多种无线通信协议,作为连接局域网和互联网的桥梁。
    使用建议:
    - 在设计电路时,需注意避免使用被预留用于SPI闪存和PSRAM的GPIO(6-11),以免引起冲突。
    - 在配置启动模式时,可通过更改GPIO0、GPIO2、MTDI等引脚的外部拉电阻值来实现不同启动方式的设置。

    兼容性和支持


    - 兼容性:模块支持SD卡、UART、SPI等多种接口,与大多数常用传感器和外围设备兼容。
    - 技术支持:用户可以通过官方网站获取详细文档和技术支持,包括最新的固件升级和相关资源。

    常见问题与解决方案


    - Q: 如何判断是否需要更改启动模式?
    - A: 当设备无法正常启动时,可以检查是否有错误的日志输出,通过更改相关GPIO(如GPIO0、GPIO2)的默认状态来调整启动模式。
    - Q: 模块的睡眠电流如何控制?
    - A: 通过进入深睡眠模式并适当配置低功耗管理寄存器,可以有效降低电流消耗至5 μA以下。

    总结和推荐


    ESP32-WROVER-B 和 ESP32-WROVER-IB 以其高度集成性和优异的性能,成为物联网应用的理想选择。尽管不推荐用于新设计,但其卓越的功能和稳定性使其仍然具有很高的市场竞争力。对于需要高度可靠性的项目,这款模块无疑是最佳的选择。

ESP32-WROVER-IB-N16R8参数

参数
射频系列/标准 Bluetooth,WiFi
典型输出功率 20dBm
典型灵敏度 98dBm
支持协议 -
最大工作频率 -
最小工作频率 -
最大数据速率 150Mbps
最小工作供电电压 -
模块/芯片分类 -
接收机数量 -
典型供电电流 -
传输电流 -
发送机数量 -
接收电流 95mA~100mA
最大工作供电电压 -
调制方式 CCK,DSSS,OFDM
接口类型 GPIO,I²C,I²S,PWM,SDIO,SPI,UART
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

ESP32-WROVER-IB-N16R8厂商介绍

ESPRESSIF SYSTEMS(乐鑫科技)是一家成立于2008年的无晶圆厂半导体公司,总部位于中国上海。公司专注于研发高性能、低功耗的无线通信和计算类微控制器,主要产品包括Wi-Fi和蓝牙低功耗(BLE)芯片。

ESPRESSIF的主营产品分类主要包括:
1. ESP32系列:集成Wi-Fi和BLE的系统级芯片(SoC),广泛应用于物联网(IoT)设备、智能家居、可穿戴设备等领域。
2. ESP8266系列:集成Wi-Fi功能的SoC,适用于智能家电、智能照明等低成本物联网应用。
3. ESP-C系列:针对特定应用场景的Wi-Fi SoC,如ESP-C3针对成本敏感型应用。

ESPRESSIF的优势在于:
1. 高性能:提供高性能的无线通信解决方案,满足高速数据传输需求。
2. 低功耗:优化的功耗管理技术,延长设备的电池寿命。
3. 易开发:提供丰富的开发工具和库,降低开发难度,加速产品上市。
4. 灵活性:支持多种无线通信协议,适应不同的应用场景。
5. 成本效益:提供具有竞争力的价格,满足不同市场的需求。

ESP32-WROVER-IB-N16R8数据手册

厂牌 PDF简要描述 下载
ESPRESSIF/上海乐鑫科技 无线收发芯片 ESPRESSIF/上海乐鑫科技 ESP32-WROVER-IB-N16R8 ESP32-WROVER-IB-N16R8数据手册

ESP32-WROVER-IB-N16R8封装设计

查看详情并下载
Symbol
Footprint
3D Model
