IPP60R280P7

产品分类: 场效应管(MOSFET)
产品描述: N-Channel MOSFET Transistor
供应商型号: IPP60R280P7 TO-220
供应商: 国内现货
标准整包数: 5

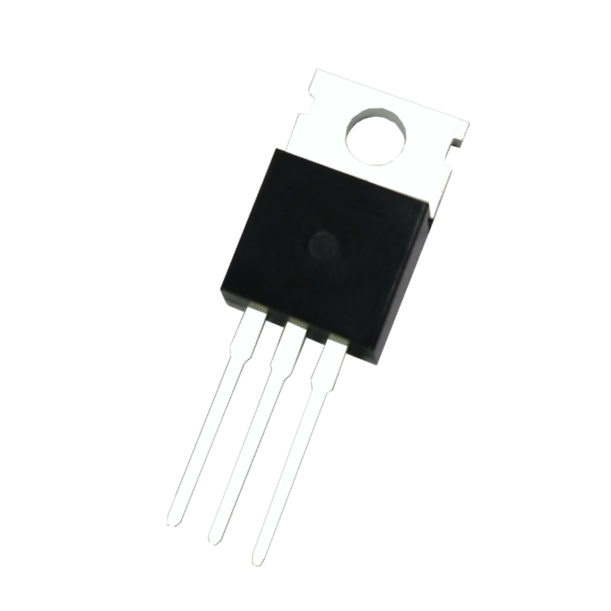

ISC/无锡固电半导体 场效应管(MOSFET) IPP60R280P7

IPP60R280P7概述

    IPP60R280P7 N-Channel MOSFET 技术手册解析

    产品简介


    IPP60R280P7 是一款高性能的N沟道MOSFET晶体管,广泛应用于各种电源管理和控制电路中。其独特的设计和卓越的性能使其成为现代电子设备的理想选择。主要功能包括快速开关速度、高耐压能力和低导通电阻(RDS(on)),使其适用于开关电源、电机驱动和其他需要高效能功率转换的应用领域。

    技术参数


    - 绝对最大额定值
    - 漏源电压(VDSS): 600 V
    - 栅源电压(VGS): ±20 V
    - 持续漏电流(ID): 12 A
    - 单脉冲漏电流(IDM): 36 A
    - 总耗散功率(PD)@TC=25℃: 53 W
    - 最大结温(Tj): 150 ℃
    - 存储温度范围(Tstg): -55~150 ℃
    - 热特性
    - 渠道到外壳热阻(Rth(ch-c)): 2.36 ℃/W
    - 渠道到环境热阻(Rth(ch-a)): 62 ℃/W
    - 电气特性
    - 漏源击穿电压(BVDSS): 600 V (VGS=0V, ID =1mA)
    - 栅阈值电压(VGS(th)): 3~4 V (VDS=VGS, ID =0.19mA)
    - 漏源导通电阻(RDS(on)): 0.28 Ω (VGS=10V, ID=3.8A)
    - 栅源漏电流(IGSS): 1 μA (VGS=20V, VDS=0V)
    - 漏源漏电流(IDSS): 1 μA (VDS=600V, VGS=0V)
    - 二极管正向电压(VSD): 0.9 V (IF=3.8A, VGS =0V)

    产品特点和优势


    - 快速开关速度:该产品具有出色的开关性能,能够有效减少开关损耗,提高整体效率。
    - 低导通电阻:RDS(on) ≤0.28Ω,有助于降低导通损耗,特别适合于高功率密度应用。
    - 增强模式:增强模式操作使得该产品易于使用和集成。
    - 100%雪崩测试:确保器件的可靠性和鲁棒性。
    - 最小批次间差异:保证每个批次产品的性能一致,提升可靠性。

    应用案例和使用建议


    - 应用场景:该产品常用于开关电源、电机驱动、光伏逆变器和汽车电子等领域。特别是在需要高功率密度和高效率的应用中表现出色。
    - 使用建议:
    - 在使用时应注意散热管理,避免过热导致性能下降或损坏。
    - 确保正确的驱动电压和电流,以充分发挥其性能。
    - 考虑到存储温度范围,确保器件的工作环境符合要求。

    兼容性和支持


    - 兼容性:IPP60R280P7 与大多数标准电源和控制系统兼容。制造商提供了详细的安装指南和技术支持,确保客户能够顺利集成到现有系统中。
    - 技术支持:厂商提供全方位的技术支持服务,包括但不限于产品选型指导、设计咨询和技术培训。

    常见问题与解决方案


    - Q: 如何确保最佳散热效果?
    - A: 使用适当的散热片或散热器,并确保良好的气流,以提高热传递效率。

    - Q: 如何确定正确的驱动电压?
    - A: 根据数据手册中的电气特性表,设置合适的栅极电压(VGS)以满足应用需求。
    - Q: 如何避免过高的峰值电流导致损坏?
    - A: 采取适当的保护措施,如使用限流电路或外部保险丝,防止瞬态电流过高。

    总结和推荐


    IPP60R280P7是一款功能强大且性能卓越的N沟道MOSFET晶体管。它具备快速开关速度、低导通电阻和高可靠性等显著优点,非常适合于高功率密度和高效率的应用场景。我们强烈推荐在需要高性能功率转换的项目中使用此产品。

IPP60R280P7参数

参数
Vds-漏源极击穿电压 -
FET类型 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
配置 -
最大功率耗散 -
Vgs-栅源极电压 -
栅极电荷 -
通道数量 -
Id-连续漏极电流 -
通用封装 TO-220

IPP60R280P7厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

IPP60R280P7数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 场效应管(MOSFET) ISC/无锡固电半导体 IPP60R280P7 IPP60R280P7数据手册

IPP60R280P7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.125
1000+ ¥ 8.4
库存: 20000
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 65.62
直接购买
加入购物车
