IRFP4710

产品分类: 场效应管(MOSFET)
产品描述: N-Channel MOSFET Transistor
供应商型号: IRFP4710 TO-247
供应商: 国内现货
标准整包数: 5

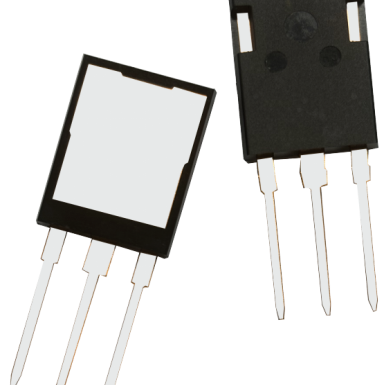

ISC/无锡固电半导体 场效应管(MOSFET) IRFP4710

IRFP4710概述


    产品简介


    产品类型:N-Channel MOSFET(N沟道金属氧化物半导体场效应晶体管)
    主要功能:IRFP4710是一款低导通电阻的N沟道功率MOSFET,适用于高频直流-直流转换器和不间断电源等应用。它的高频率工作特性和低损耗使其在许多电力电子应用中表现优异。
    应用领域:
    - 高频直流-直流转换器
    - 不间断电源系统
    - 其他需要高效能电力控制的应用

    技术参数


    | 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDSS | 漏源电压 | - | - | 100 | V |
    | VGS | 栅源电压 | -20 | - | +20 | V |
    | ID | 漏极电流(连续) | - | - | 72 | A |
    | IDM | 漏极电流(单脉冲) | - | - | 300 | A |
    | PD | 总耗散(TC=25℃) | - | - | 190 | W |
    | Tj | 最大结温 | - | - | 175 | ℃ |
    | Tstg | 存储温度范围 | -55 | - | 175 | ℃ |
    | 符号 | 参数 | 单位 |
    |
    | Rth(j-c) | 结到外壳热阻 | 0.81 | ℃/W |
    | Rth(j-a) | 结到环境热阻 | 40 | ℃/W |

    产品特点和优势


    1. 低导通电阻:RDS(on) ≤ 14 mΩ,在VGS = 10V时,典型值为14 mΩ,可显著减少功耗,提高效率。
    2. 栅源阈值电压:3.5V 到 5.5V,增强模式操作,适合各种开关电路。
    3. 100%雪崩测试:确保产品的可靠性和稳定性。
    4. 批间变化小:保证批量生产的一致性和可靠性。

    应用案例和使用建议


    应用案例:该MOSFET常用于高频率直流-直流转换器和不间断电源系统,特别是在需要低损耗和高效率的应用场合。
    使用建议:
    - 确保散热良好,特别是在长时间连续工作的情况下。
    - 在设计电路时,注意选择合适的栅极驱动电压以满足VGS的要求。
    - 避免超负荷运行,尤其是在脉冲工作条件下。

    兼容性和支持


    - 兼容性:IRFP4710系列与多数标准栅极驱动器兼容。
    - 技术支持:INCHANGE Semiconductor提供详细的技术文档和支持服务,帮助客户解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下工作不稳定 | 优化散热设计,增加散热片或外部冷却装置。 |
    | 超过最大额定电流导致过热 | 减少负载电流,避免超载工作。 |
    | 启动时无响应 | 检查驱动电压是否正确,确认没有电气短路。 |

    总结和推荐


    综合评估:
    - 优点:IRFP4710具有低导通电阻、高可靠性及增强模式操作的优点,适用于高频电力转换系统。
    - 推荐:鉴于其高效、可靠的特性,IRFP4710非常适合应用于高频直流-直流转换器和不间断电源系统等场合,值得推荐使用。

IRFP4710参数

参数
Id-连续漏极电流 -
Rds(On)-漏源导通电阻 -
通道数量 -
Vds-漏源极击穿电压 -
配置 -
栅极电荷 -
最大功率耗散 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
FET类型 -
通用封装 TO-247

IRFP4710厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

IRFP4710数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 场效应管(MOSFET) ISC/无锡固电半导体 IRFP4710 IRFP4710数据手册

IRFP4710封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.125
500+ ¥ 8.4
库存: 10000
起订量: 5 增量: 500
交货地:
最小起订量为:5
合计: ¥ 65.62
