IRLU3410

产品分类: 场效应管(MOSFET)
产品描述: N-Channel MOSFET Transistor
供应商型号: IRLU3410 IPAK/TO-251
供应商: 国内现货
标准整包数: 5
ISC/无锡固电半导体 场效应管(MOSFET) IRLU3410

IRLU3410概述

    IRLU3410 N-Channel MOSFET 技术手册

    产品简介

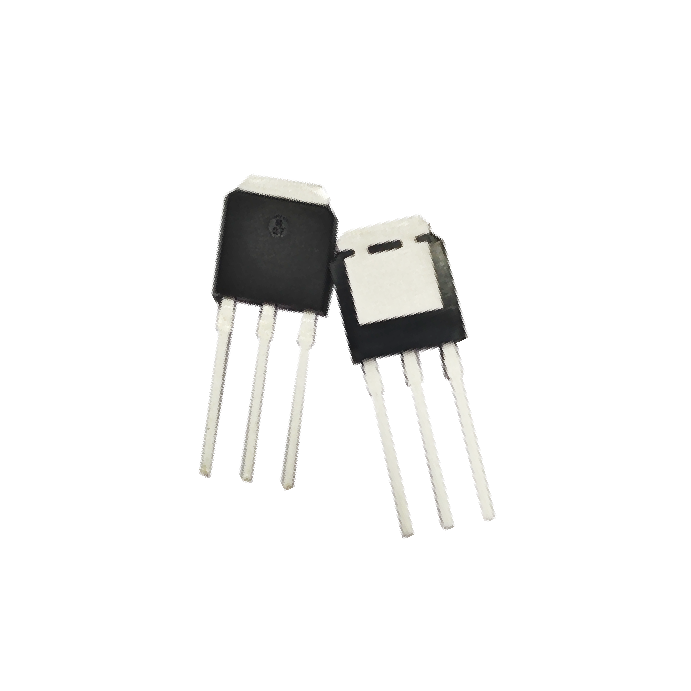

    IRLU3410 是一款高性能的 N 沟道 MOSFET,采用 TO-251 (IPAK) 封装。这种类型的 MOSFET 具有高速开关能力和易于使用的特性,适用于多种电源管理和电机控制应用。

    技术参数


    IRLU3410 的技术规格如下:
    - 绝对最大额定值
    - 漏源电压 (VDSS): 100V
    - 栅源电压 (VGSS): ±16V
    - 连续漏极电流 (ID): 17A
    - 单脉冲峰值漏极电流 (IDM): 60A
    - 总耗散功率 (PD): 79W
    - 工作结温 (Tj): -55°C ~ +175°C
    - 存储温度 (Tstg): -55°C ~ +175°C
    - 热特性
    - 栅极-壳体热阻 (Rth(ch-c)): 1.9°C/W
    - 栅极-环境热阻 (Rth(ch-a)): 50°C/W
    - 电气特性
    - 漏源击穿电压 (BVDSS): 100V (VGS=0V; ID=0.25mA)
    - 栅阈电压 (VGS(th)): 1.0 ~ 2.0V (VDS=VGS; ID=0.25mA)
    - 漏源导通电阻 (RDS(on)): 105mΩ (VGS=10V; ID=10A)
    - 栅源泄漏电流 (IGSS): ±0.1μA (VGS=±16V; VDS=0V)
    - 漏源泄漏电流 (IDSS): 20μA (VDS=100V; VGS=0V; Tj=25°C)
    - 正向二极管压降 (VSDF): 1.3V (ISD=9A; VGS=0V)

    产品特点和优势


    IRLU3410 作为一款 N 沟道 MOSFET,具备以下几个显著特点和优势:
    - 高可靠性:通过了 100% 雪崩测试,保证了可靠的操作。
    - 低导通电阻:导通电阻仅为 105mΩ,使得功耗较低,提高了效率。
    - 易于使用:设计简单,易于集成到各种电路中。
    - 低栅源泄漏电流:低栅源泄漏电流保证了较高的信号完整性。
    - 广泛的工作温度范围:适用于 -55°C 到 +175°C 的工作环境,具有较强的环境适应能力。

    应用案例和使用建议


    IRLU3410 主要应用于:
    - 电源供应
    - DC-DC 转换器
    - 电机控制
    - 开关应用
    - ABS(防抱死刹车系统)
    使用建议:
    - 在高频开关应用中,选择合适的散热器以提高热性能。
    - 确保良好的 PCB 布局,特别是对于栅极驱动线路,以减少噪声干扰。
    - 在高功率应用中,考虑增加外部散热装置以降低结温,延长使用寿命。

    兼容性和支持


    IRLU3410 与其他标准的电子元器件和设备兼容。制造商提供了详尽的技术支持文档和客户支持服务,帮助用户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:工作时温度过高。
    - 解决办法:确保使用适当的散热措施,如外加散热器或改善 PCB 散热设计。

    2. 问题:信号传输不稳定。
    - 解决办法:检查 PCB 布局,确保栅极驱动线足够短且无过多干扰。

    总结和推荐


    IRLU3410 N 沟道 MOSFET 以其优异的性能和广泛的应用范围,在电源管理和电机控制领域表现出色。其高可靠性、低导通电阻和易于使用的特性使其成为许多应用的理想选择。强烈推荐使用 IRLU3410 在各类电子设备中,特别是在需要高效能和可靠性的场合。

IRLU3410参数

参数
Id-连续漏极电流 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
栅极电荷 -
Vds-漏源极击穿电压 -
FET类型 -
配置 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -

IRLU3410厂商介绍

ISC(International Scientific Communications, Inc.)是一家全球性的公司,专注于提供高性能计算(HPC)解决方案,包括超级计算机、集群和存储系统。ISC的主营产品分类包括:

1. 超级计算机:提供高性能的计算能力,用于科学研究、工程设计和数据分析等领域。
2. 集群系统:构建分布式计算环境,适用于需要大规模并行处理的任务。
3. 存储系统:提供大容量、高速度的数据存储解决方案,满足数据密集型应用的需求。

ISC的产品广泛应用于以下领域:

- 科学研究:如气候模拟、生物信息学、物理模拟等。
- 工程设计:如汽车、**器的流体动力学模拟和结构分析。
- 金融服务:如风险管理、高频交易和金融建模。
- 数据分析:如大数据分析、机器学习和人工智能应用。

ISC的优势在于:

- 技术创新:不断研发新技术,以提高计算效率和降低能耗。
- 定制服务:根据客户需求提供定制化的解决方案。
- 全球支持:提供全球范围内的技术支持和服务。
- 性能领先:其超级计算机和集群系统在性能上处于行业领先地位。

ISC通过这些优势,帮助客户解决复杂的计算问题,推动科技进步和创新。

IRLU3410数据手册

厂牌 PDF简要描述 下载
ISC/无锡固电半导体 场效应管(MOSFET) ISC/无锡固电半导体 IRLU3410 IRLU3410数据手册

IRLU3410封装设计

查看详情并下载
Symbol
Footprint
3D Model
