GT6K2P10IH

产品分类: 场效应管(MOSFET)
产品描述: 1.4W(Tc) 20V 3V@ 250µA 10nC@ 10 V 1个P沟道 100V 670mΩ@ 1A,10V 253pF@50V SOT-23-3 贴片安装
供应商型号: GT6K2P10IH SOT-23
供应商: 国内现货
标准整包数: 3000

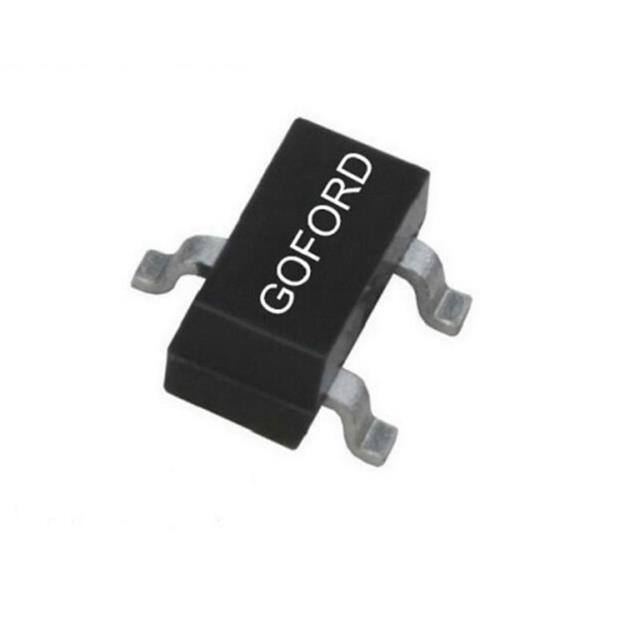

GOFORD/深圳谷峰电子 场效应管(MOSFET) GT6K2P10IH

GT6K2P10IH概述


    产品简介


    产品类型:电子元器件
    主要功能:高功率开关应用,如电源转换器和直流/交流转换器
    应用领域:用于电源管理和控制的电路,例如电源开关、直流/直流转换器等。

    技术参数


    - Drain-Source Voltage (VDS):最大耐压值为-100V
    - Continuous Drain Current (ID):连续漏极电流为-1A
    - Pulsed Drain Current (IDM):脉冲漏极电流为-4A(注意1)
    - Gate-Source Voltage (VGS):最大栅源电压为±20V
    - Power Dissipation (PD):最大功耗为1.4W
    - Operating Junction and Storage Temperature Range (TJ, Tstg):工作结温和存储温度范围为-55°C到150°C
    - Thermal Resistance (RthJA):热阻为89°C/W

    产品特点和优势


    - 使用先进的沟槽技术,提供出色的RDS(ON),低栅极电荷。
    - 零栅极电压漏极电流 (IDSS):在VDS = -100V, VGS = 0V条件下为-1μA。
    - 符合RoHS标准。
    - 100%雪崩测试通过。
    - 具有广泛的电气特性和良好的工作稳定性,适合在恶劣环境中使用。

    应用案例和使用建议


    - 应用案例:用于需要高功率管理和转换的应用场合,如电源开关和直流/直流转换器。
    - 使用建议:在设计电路时,确保考虑到产品的热管理,尤其是在大电流和高温环境下,以避免过热问题。同时,合理选择栅极电阻来优化开关速度。

    兼容性和支持


    - 该产品采用SOT-23封装,适用于多种电路布局。与现有电源管理和转换设备兼容良好。
    - 厂商提供详细的技术支持和售后服务,包括技术文档和快速响应的技术支持热线。

    常见问题与解决方案


    - 问题1:如何优化电路的热管理?
    解决方案:通过优化散热片的设计和选择适当的冷却方法,可以有效降低热阻。例如,在电路板上增加铜箔散热层或使用散热风扇。
    - 问题2:如何避免因过高的栅极电压导致的损坏?
    解决方案:使用合适的栅极电阻,限制栅极驱动电压和电流。同时,使用专用的保护电路,如瞬态电压抑制器,来防止电压尖峰。

    总结和推荐


    综合评估:这款P-沟道增强型功率MOSFET提供了出色的性能,具有良好的电气特性和工作稳定性。其先进的沟槽技术和低栅极电荷使其在高功率应用中表现出色。
    推荐使用:鉴于其在高功率管理和转换中的优秀表现,强烈推荐用于需要高性能和稳定性的电源管理和控制应用。此外,其易于集成的特点使其成为电路设计的理想选择。

GT6K2P10IH参数

参数
FET类型 1个P沟道
Vgs-栅源极电压 20V
配置 -
栅极电荷 10nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 253pF@50V
最大功率耗散 1.4W(Tc)
Rds(On)-漏源导通电阻 670mΩ@ 1A,10V
通道数量 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 100V
Vgs(th)-栅源极阈值电压 3V@ 250µA
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

GT6K2P10IH厂商介绍

GOFORD公司是一家高科技企业,专注于研发和生产高品质的工业自动化产品。公司主营产品包括但不限于传感器、控制器、执行器等,广泛应用于智能制造、机器人技术、自动化生产线等领域。

产品分类:
1. 传感器:包括光电传感器、接近传感器、力传感器等,用于检测物体位置、距离、压力等参数。
2. 控制器:如PLC、DCS等,用于实现工业过程的自动控制和管理。
3. 执行器:包括伺服电机、步进电机、气动元件等,用于驱动机械部件实现精确运动。

应用领域:
1. 智能制造:提高生产效率,降低人工成本。
2. 机器人技术:实现自动化搬运、装配等任务。
3. 自动化生产线:提高产品质量和生产效率。

GOFORD的优势:
1. 技术创新:拥有强大的研发团队,不断推出新技术和产品。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 定制服务:根据客户需求提供个性化解决方案,满足不同应用场景。
4. 售后服务:提供全方位的技术支持和售后服务,确保客户无忧使用。

GT6K2P10IH数据手册

厂牌 PDF简要描述 下载
GOFORD/深圳谷峰电子 场效应管(MOSFET) GOFORD/深圳谷峰电子 GT6K2P10IH GT6K2P10IH数据手册

GT6K2P10IH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1955
9000+ ¥ 0.1921
15000+ ¥ 0.187
60000+ ¥ 0.1785
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 586.5
