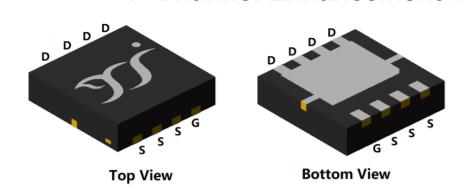

YJQ60N03A

产品分类: 场效应管(MOSFET)
产品描述: 75W 92.7nC@ 10V 1个N沟道 30V 2.6mΩ@ 10V 60A DFN-3333
供应商型号: 31M-YJQ60N03A
供应商: 云汉优选
标准整包数: 1
YANGJIE/扬州扬杰电子 场效应管(MOSFET) YJQ60N03A

YJQ60N03A概述

    YJQ60N03A N-Channel Enhancement Mode Field Effect Transistor 技术手册

    1. 产品简介


    YJQ60N03A 是一款由扬州扬杰电子科技有限公司生产的N沟道增强型场效应晶体管(MOSFET)。这种晶体管主要用于直流到直流转换器、电源管理和背光照明等领域。它采用先进的沟槽功率LV MOSFET技术,具有低导通电阻(RDS(ON))和出色的散热封装设计,使其在高电流应用中表现出色。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDS | 30 V |
    | 栅源电压 | VGS | ±20 V |
    | 漏极连续电流 | ID | 60 A |
    | 脉冲漏极电流 | IDM 240 | A |
    | 功耗(TC=25℃) | PD 75 | W |
    | 功耗(TC=100℃) | PD 30 | W |
    | 功耗(TA=25℃) | PD 6.2 | W |
    | 单脉冲雪崩能量 | EAS 400 | mJ |
    | 热阻(结至外壳) | RθJC | 1.67 ℃/W |
    | 热阻(结至环境) | RθJA | 20 ℃/W |
    | 结温和存储温度范围 | TJ, TSTG | -55 +150 | ℃ |

    3. 产品特点和优势


    YJQ60N03A 的主要特点是:
    - 高密度单元设计,提供较低的RDS(ON),这意味着更低的导通损耗。
    - 采用先进的沟槽功率LV MOSFET技术,确保在高电流应用中的稳定性和可靠性。
    - 优秀的散热封装设计,能够有效散热,减少热阻。
    - 绝对最大额定值和电气特性提供了广泛的性能指标,使该器件适用于多种应用场景。

    4. 应用案例和使用建议


    YJQ60N03A 主要应用于以下几个领域:
    - 直流到直流转换器:利用其低导通电阻和高电流处理能力,提高转换效率。
    - 电源管理功能:适合于需要高效电源管理的场合,如通信设备、工业控制等。
    - 背光照明:在背光驱动电路中,YJQ60N03A 可以实现高效的开关操作,从而提高系统的整体能效。
    使用建议:
    - 在选择应用电路时,考虑YJQ60N03A 的最高工作温度(150℃),并确保散热系统能有效运作。
    - 使用前进行充分测试,以验证其在特定环境下的可靠性和性能。

    5. 兼容性和支持


    YJQ60N03A 与其他电子元器件和设备具有良好的兼容性,适用于标准电路设计。扬州扬杰电子科技有限公司提供了详尽的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致失效 | 优化散热设计,使用散热片或风扇 |
    | 导通电阻过高 | 检查安装正确性,确保散热良好 |
    | 启动时间过长 | 调整栅极电阻,优化电路参数 |

    7. 总结和推荐


    YJQ60N03A 以其卓越的性能、低导通电阻和高可靠性,成为多种高电流应用场景的理想选择。其出色的散热能力和广泛的温度适应性使其在工业、通信和消费电子等多个领域都有广泛的应用前景。鉴于其优异的特性和全面的技术支持,强烈推荐在相关项目中选用YJQ60N03A。

YJQ60N03A参数

参数
最大功率耗散 75W
Id-连续漏极电流 60A
Vgs(th)-栅源极阈值电压 -
栅极电荷 92.7nC@ 10V
Vds-漏源极击穿电压 30V
Rds(On)-漏源导通电阻 2.6mΩ@ 10V
Vgs-栅源极电压 -
FET类型 1个N沟道
通道数量 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
通用封装 DFN-3333

YJQ60N03A厂商介绍

YANGJIE公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括但不限于:

1. 工业机器人:提供多关节机器人、SCARA机器人等,广泛应用于汽车制造、3C电子、食品包装等行业。
2. 自动化生产线:定制化设计和制造,服务于医药、化工、物流等多个领域。
3. 智能控制系统:包括PLC、DCS等,用于实现工业过程的自动化控制和管理。
4. 传感器与执行器:提供各类传感器和执行器,用于监测和控制工业环境中的各种参数。

YANGJIE的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据客户需求提供个性化解决方案,满足不同行业的特定需求。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 全球网络:拥有广泛的国内外销售和服务网络,提供快速响应和优质服务。

YANGJIE致力于通过先进的技术和服务,推动工业自动化和智能制造的发展,为客户创造更大的价值。

YJQ60N03A数据手册

厂牌 PDF简要描述 下载
YANGJIE/扬州扬杰电子 场效应管(MOSFET) YANGJIE/扬州扬杰电子 YJQ60N03A YJQ60N03A数据手册

YJQ60N03A封装设计

查看详情并下载
Symbol
Footprint
3D Model
