L86-M33

产品分类: 射频模块
产品描述: Quectel GNSS 接收器, 尺寸18.4 x 18.4 x 6.45mm, 33通道, 支持UART(通用异步收发器)接口, 采集灵敏度-148dBm, 追踪敏感度-165dBm
供应商型号: 14M-L86-M33
供应商: 云汉优选
标准整包数: 1

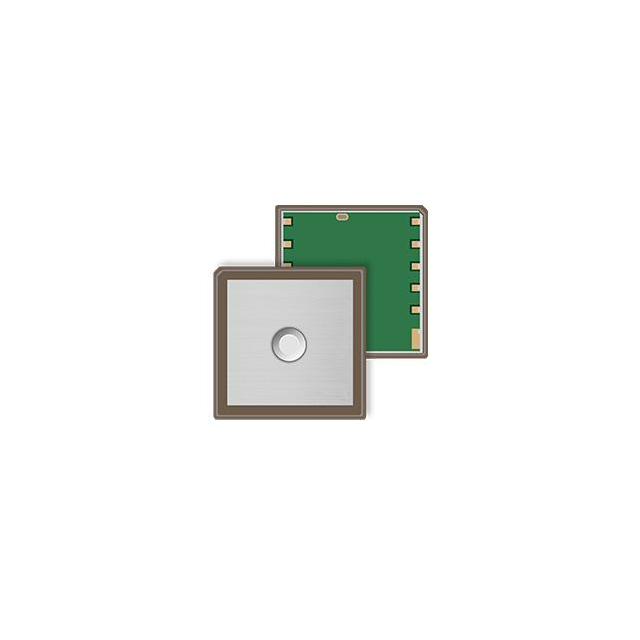

QUECTEL/上海移远通信 射频模块 L86-M33

L86-M33概述


    产品简介


    Quectel L86是一款紧凑型全球导航卫星系统(GNSS)模块,集成嵌入式贴片天线和MediaTek新一代GNSS芯片组MT3333。该模块以其出色的性能、紧凑的设计以及卓越的多频段支持而著称。L86可广泛应用于各种机器对机器(M2M)应用,如便携设备、汽车、个人追踪、安全系统及工业PDA等。此外,它特别适用于特殊应用场景,如GPS鼠标和OBD。

    技术参数


    - 接收频段:GPS L1频段(1575.42 MHz)/ GLONASS L1频段(1601.71 MHz)
    - 通道数量:跟踪33通道/搜索99通道
    - 敏感度:捕获-149 dBm / 跟踪-167 dBm
    - 动态性能:最大高度:18000米 / 最大速度:515米/秒
    - 温度范围:-40°C 至 +85°C
    - 电源电压:3.0V至4.3V
    - 电流消耗:搜捕模式30mA @ 3.3V(GPS+GLONASS)/跟踪模式26mA @ 3.3V(GPS+GLONASS)/始终定位模式3.5mA(注意1)
    - 接口:UART,默认波特率9600bps
    - 尺寸:18.4mm × 18.4mm × 6.45mm
    - 重量:约7.6克

    产品特点和优势


    - 多频段引擎:支持GPS、GLONASS、Galileo和QZSS。
    - 自动天线切换功能:可以在内部贴片天线和外部有源天线之间切换。
    - 嵌入式LNA:提升灵敏度。
    - EASY™技术:高级辅助GPS技术,无需外部存储器。
    - 超低功耗:在跟踪模式下仅需26mA电流。
    - AlwaysLocate™智能控制器:适应性调节开机时间以平衡定位精度和功耗。
    - LOCUS嵌入日志功能:无需主机和外部闪存即可记录位置。
    - 高精度:水平定位精度<2.5米CEP。
    - 反干扰性能:多频段主动干扰抵消器。

    应用案例和使用建议


    L86的应用案例非常广泛,例如便携设备、汽车导航、个人追踪设备等。在实际使用中,可以考虑以下建议:
    - 室内使用:利用EASY™技术,确保快速启动和定位。
    - 高速移动环境:调整更新速率和AlwaysLocate™模式以保持最佳定位精度和功耗平衡。
    - 高温或低温环境:确保设备在指定温度范围内正常工作。

    兼容性和支持


    - 兼容性:与Quectel其他模块(如GPS L80)兼容,易于升级。
    - 技术支持:提供SDK命令开发支持,用户可以通过官方邮箱联系技术支持。

    常见问题与解决方案


    1. 如何处理信号弱的情况?
    - 确保天线正确安装并远离金属物体,必要时可以使用外部有源天线进行切换。

    2. 在户外环境下功耗过高怎么办?
    - 调整AlwaysLocate™模式的开机时间,或者在静止状态下使用低功耗模式。

    总结和推荐


    Quectel L86是一款集成了先进技术和紧凑设计的GNSS模块。其多项独特功能和优势使其在各种应用场景中表现出色。特别是其低功耗和自动天线切换功能,非常适合需要高性能定位但又受限于空间和功耗的应用。总体而言,推荐给需要高精度、多功能和可靠性的用户。

L86-M33参数

参数
芯片平台 -
天线形式 集成,陶瓷贴片
发射功率 -
调制方式 -
工作电压 2.8V~4.3V
数据速率 115.2Kbps
功耗 -
接收电流 -
灵敏度 -167dBm
发射电流 -
频段 1.575GHz,1.601GHz
长*宽*高 18.4mm*18.4mm*6.45mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L86-M33厂商介绍

QUECTEL(上海移远通信技术股份有限公司)是全球领先的物联网模组供应商,专注于无线通信模组的研发、生产和销售。公司主营产品包括2G、3G、4G、5G、NB-IoT、LoRa、GNSS等无线通信模组,广泛应用于车载运输、智慧能源、智能城市、智能安防、无线支付、工业物联网等多个领域。

QUECTEL的优势在于:
1. 技术领先:拥有强大的研发团队,持续推出高性能、低功耗、高集成度的无线通信模组。
2. 产品丰富:提供多种无线通信技术解决方案,满足不同行业和应用场景的需求。
3. 品质可靠:严格遵循国际质量标准,产品经过多重测试和认证,确保稳定可靠的性能。
4. 服务完善:提供全方位的技术支持和定制化服务,帮助客户快速实现产品开发和市场推广。
5. 市场认可:凭借卓越的产品和服务质量,QUECTEL赢得了全球客户的信赖和支持,市场份额持续增长。

L86-M33数据手册

厂牌 PDF简要描述 下载
QUECTEL/上海移远通信 射频模块 QUECTEL/上海移远通信 L86-M33 L86-M33数据手册

L86-M33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.48
30+ ¥ 31.92
100+ ¥ 31.36
库存: 90
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.48
