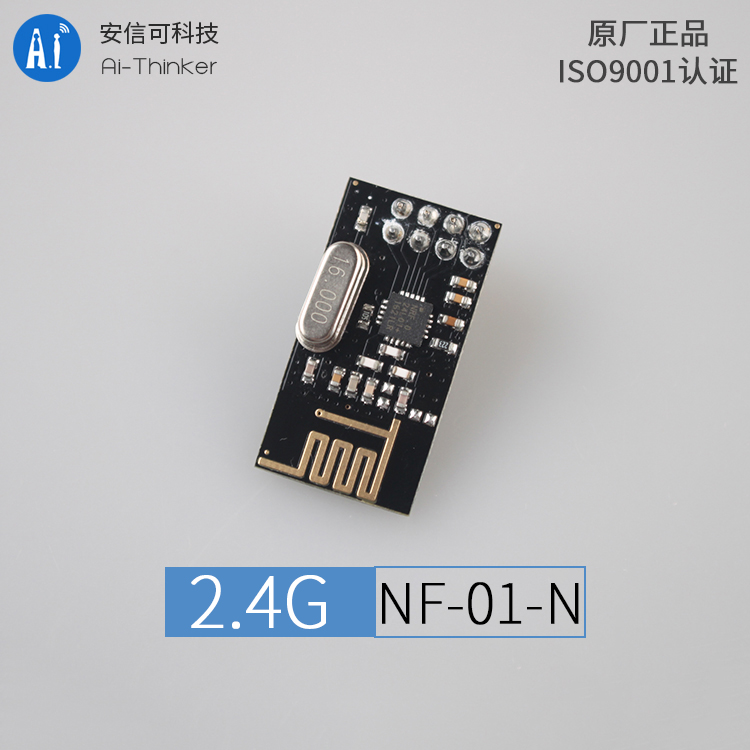

NF-01-N

产品分类: 射频模块
产品描述: GFSK 最大是 0dBm 13.5mA(2Mbps) 11.3mA(0dBm) 2400MHz~2525MHz 支持 2Mbps/1Mbps/250Kbps -94dBm@250Kbps 1.9V~3.6V 板载天线 DIP-8 28.6mm(长度)*15.3mm(宽度)
供应商型号: NF-01-N
供应商: 云汉优选
标准整包数: 1000
AI-THINKER/深圳安信可科技 射频模块 NF-01-N

NF-01-N概述

    # NF-01-N 2.4G V1无线模块技术手册

    产品简介


    NF-01-N是一款高性能的无线收发一体模块,采用了nRF24L01+射频芯片,适用于各种物联网应用。该模块支持2.4GHz无线通信,具有高空中传输速率(最高可达2Mbps),适用于无线鼠标、无线遥控、体感设备、有源RFID、NFC、低功耗自组网无线传感器节点等多种场合。
    主要功能
    - 支持2.4GHz无线通信,调制方式为GFSK调制;
    - 高空中传输速率可达2Mbps;
    - DIP-8封装,便于快速对接现有产品;
    - 内置RSSI接收信号强度检测功能;
    - 支持SPI接口,可实现高速通信。
    应用领域
    - 无线鼠标
    - 无线遥控
    - 体感设备
    - 有源RFID
    - NFC
    - 低功耗自组网无线传感器节点

    技术参数


    | 序号 | 参数名称 | 参数值 | 备注 |

    | 01 | 芯片型号 | nRF24L01+ Nordic
    | 02 | 模块尺寸 | 28.615.3mm | 公差:±0.2mm |
    | 03 | 调制方式 | GFSK调制
    | 04 | 封装方式 | DIP-8直插
    | 05 | 接口方式 | 采用四线SPI接口 | 最高速率不能大于10M |
    | 06 | 发射功率 | 最大是0dBm | 其他详见芯片手册 |
    | 07 | RSSI支持 | 支持 | 接收信号强度检测 |
    | 08 | 工作频段 | 2.4GHz~2.525GHz | 可调,1MHz步进 |
    | 09 | 电压范围 | 1.9~3.6V | 电压过高会损坏模块 |
    | 10 | 数据速率 | 支持2Mbps/1Mbps/250Kbps | 详见芯片手册 |
    | 11 | 信道 | 126 RF Channel | 每一个信道相隔1MHz |
    | 12 | 测试距离 | 100m晴朗,无障碍物,最大发射功率
    | 13 | 接收灵敏度 | -94dBm@250Kbps | 其他详见芯片手册 |
    | 14 | 天线接口 | 板载PCB天线 | 500特性阻抗 |
    | 15 | 发射长度 | 单个数据包1~32字节 | 3级FIFO |
    | 16 | 接收长度 | 单个数据包1~32字节 | 3级FIFO |
    | 17 | 工作温度 | -20~+70℃ | 温度过高会损坏模块 |
    | 18 | 储存温度 | -40~+125℃ | 温度过高会损坏模块 |
    | 19 | 待机电流 | 26µA(Standby-I模式) | 其他详见芯片手册 |
    | 20 | 接收电流 | 13.5mA(2Mbps) | 其他详见芯片手册 |
    | 21 | 发射电流 | 11.3mA(0dBm) | 其他详见芯片手册 |

    产品特点和优势


    - 高空中速率:高达2Mbps的传输速率使得模块适合高速数据传输应用。
    - 高稳定性:内置RSSI接收信号强度检测,确保通信可靠性。
    - 低功耗:待机电流仅为26µA,接收电流13.5mA,发射电流11.3mA,具备良好的节能特性。
    - 易于集成:采用DIP-8封装和四线SPI接口,便于集成到现有系统中。

    应用案例和使用建议


    应用案例
    NF-01-N模块广泛应用于无线遥控设备,例如无线鼠标。此外,它也被用于智能家庭中的无线传感器节点,实现了低成本、低功耗的远程监控。
    使用建议
    - 模块位置:尽量避免模块靠近金属物体或屏蔽壳,以确保天线性能。
    - 电源管理:保证电源纹波小,建议使用π型滤波器,避免电压波动。
    - 防静电:确保模块接地良好,安装时采取防静电措施。

    兼容性和支持


    NF-01-N模块与其他电子元器件兼容性良好,适用于各种物联网应用场景。厂商提供了详尽的技术支持和维护服务,用户可通过官方网站获得相关信息和帮助。

    常见问题与解决方案


    问题1:通讯距离很近
    解决方案
    - 检查障碍物情况,确保信号路径畅通。
    - 检查天线周围是否有金属物影响信号。
    - 调整发射功率和速率,优化通讯效果。
    问题2:模块发热损坏
    解决方案
    - 确保供电电源在1.9~3.6V之间,防止过压损坏。
    - 保证电源稳定性,避免电压波动。
    - 安装过程中确保防静电措施到位。

    总结和推荐


    NF-01-N模块以其出色的性能和广泛的适用性,在众多物联网应用中表现优异。其高空中速率、低功耗和良好的稳定性使其成为市场上极具竞争力的产品。无论是开发无线遥控设备还是传感器节点,NF-01-N都是理想的选择。
    综上所述,我们强烈推荐NF-01-N模块作为物联网应用中的核心组件。

NF-01-N参数

参数
发射功率 最大是 0dBm
接收电流 13.5mA(2Mbps)
数据速率 支持 2Mbps/1Mbps/250Kbps
功耗 -
工作电压 1.9V~3.6V
灵敏度 -94dBm@250Kbps
发射电流 11.3mA(0dBm)
天线形式 板载天线
频段 2400MHz~2525MHz
芯片平台 -
调制方式 GFSK
长*宽*高 28.6mm(长度)*15.3mm(宽度)
通用封装 DIP-8
应用等级 工业级
