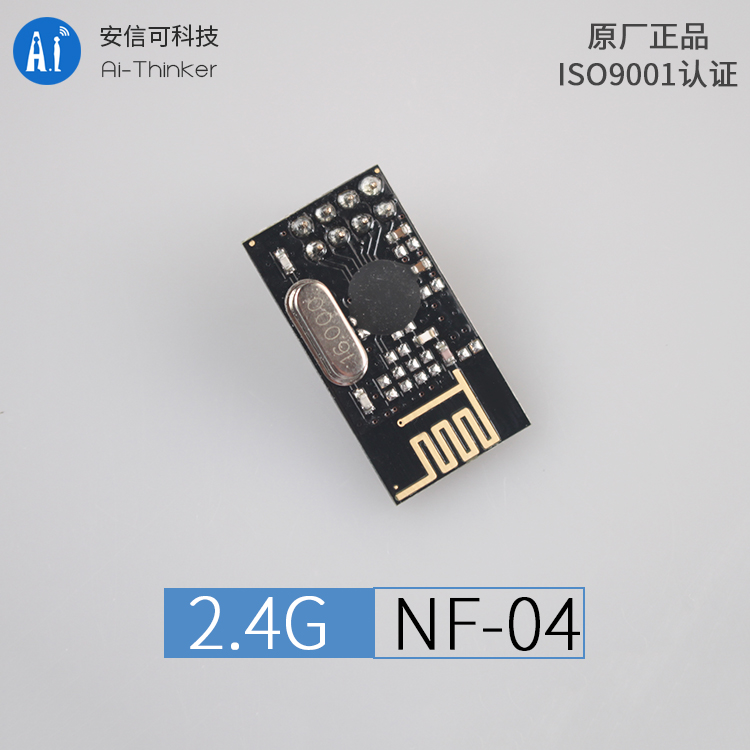

NF-04

产品分类: 射频模块
产品描述: 可以快速对接到现有的产品:高空中速率(最高可达 2Mbps),采用 SPI 接口,高稳定,高性价比
供应商型号: 17M-NF-04
供应商: 云汉优选
标准整包数: 1
AI-THINKER/深圳安信可科技 射频模块 NF-04

NF-04概述

    # NF-04 2.4G 无线模块技术手册

    产品简介


    NF-04 是一款基于国产 BK2425 射频芯片的无线收发一体模块,专为 2.4GHz 无线通信设计。该模块支持高达 2Mbps 的空中传输速率,能够快速集成到现有的电子产品中,广泛应用于物联网设备、无线鼠标、遥控器、体感设备、有源 RFID、NFC 和低功耗自组网无线传感器节点等领域。凭借其高稳定性和高性价比,NF-04 成为物联网应用的理想选择。

    技术参数


    以下是 NF-04 的主要技术参数:
    | 序号 | 参数名称 | 参数值 | 备注 |
    ||
    | 01 | 芯片型号 | BK2425 | 国产芯片 |
    | 02 | 模块尺寸 | 28.6 × 15.3 mm
    | 03 | 调制方式 | GFSK(高斯移频键控)
    | 04 | 封装方式 | DIP-8 | 直插封装 |
    | 05 | 接口方式 | 四线 SPI 接口 | 最高速率 ≤ 10M |
    | 06 | 发射功率 | 最大 4dBm | 具体参数详见芯片手册 |
    | 07 | RSSI 支持 | 不支持 | 仅支持简单的丢包计数 |
    | 08 | 工作频段 | 2.4GHz ~ 2.525GHz | 1MHz 步进 |
    | 09 | 电压范围 | 1.9 ~ 3.6V | 电压过高会损坏模块 |
    | 10 | 数据速率 | 2Mbps/1Mbps/250Kbps
    | 11 | 信道 | 128 | 每个信道间隔 1MHz |
    | 12 | 测试距离 | 120m(晴朗,无障碍物)| 最大发射功率 |
    | 13 | 接收灵敏度 | -96dBm@250Kbps | 具体参数详见芯片手册 |
    | 14 | 天线接口 | 板载 PCB 天线 | 50Ω 特性阻抗 |
    | 15 | 发射长度 | 1 ~ 32 字节 | 三级 FIFO |
    | 16 | 接收长度 | 1 ~ 32 字节 | 三级 FIFO |
    | 17 | 工作温度 | -20 ~ +70℃ | 过高温度会损坏模块 |
    | 18 | 存储温度 | -40 ~ +125℃ | 过高温度会损坏模块 |
    | 19 | 待机电流 | 50μA(Standby-I 模式)| 具体参数详见芯片手册 |
    | 20 | 接收电流 | 16.5mA(2Mbps) | 具体参数详见芯片手册 |
    | 21 | 发射电流 | 18mA(4dBm) | 具体参数详见芯片手册 |

    产品特点和优势


    特点
    1. 高空中速率:支持最高 2Mbps 的传输速率,适合高速数据传输需求。
    2. 国产芯片:内置 BK2425 射频芯片,性能可靠且成本较低。
    3. 高性价比:相比同类进口芯片,价格更具竞争力。
    4. 多应用支持:可广泛应用于物联网、无线传感网络等多种场景。
    5. 易用性:采用标准 DIP-8 封装和四线 SPI 接口,便于嵌入现有硬件平台。
    优势
    1. 高可靠性:支持高稳定性的通信协议,适用于恶劣的工作环境。
    2. 低功耗:待机电流低至 50μA,显著延长设备电池寿命。
    3. 宽电压范围:支持 1.9V ~ 3.6V 宽电压输入,适应多种供电场景。
    4. 灵活的频段选择:支持 128 个信道,每通道间隔 1MHz,避免干扰。

    应用案例和使用建议


    应用案例
    1. 无线鼠标:通过 NF-04 实现高效稳定的无线连接,提升用户体验。
    2. 体感设备:为健身器材、游戏手柄等提供低延迟的无线控制。
    3. 自组网无线传感器:构建低成本、低功耗的自组网通信系统。
    使用建议
    1. 确保天线外露:天线应垂直朝上,并避免被金属外壳遮挡,以保证最佳信号传输效果。
    2. 优化通信环境:对于复杂的通信环境(如存在障碍物或干扰源),需合理规划频段,采用屏蔽措施降低干扰。
    3. 设置正确电压:供电电压必须控制在 1.9V ~ 3.6V 范围内,否则可能造成模块损坏。
    4. 避免静电干扰:操作模块时注意防静电保护,特别是在焊接环节。

    兼容性和支持


    NF-04 支持主流单片机 SPI 接口,可以轻松集成到 STM32、51 单片机等平台。厂商提供了丰富的开发文档和在线技术支持,可通过官方网站和论坛获取更多资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 通讯距离不足 | 确保天线无遮挡;增加发射功率;调整发射速率。 |
    | 模块发热损坏 | 检查供电电压是否超标;加强电源稳定性;避免静电干扰。 |
    | 接收信号弱 | 检查天线布局是否合理;远离干扰源;调整发射功率。 |

    总结和推荐


    NF-04 作为一款高性能的无线收发模块,具备高空中速率、低功耗和宽电压范围的特点,非常适合物联网设备、无线传感网络等领域的应用。其高性价比和广泛的兼容性使其在市场上具有较强的竞争力。总体而言,NF-04 是一款值得推荐的产品。
    如有进一步需求或疑问,可访问 [深圳市安信可科技有限公司官网](https://www.ai-thinker.com) 获取更多信息。

NF-04参数

参数
接收电流 16.5mA(2Mbps)
工作电压 1.9V~3.6V
数据速率 支持 2Mbps/1Mbps/250Kbps
调制方式 GFSK
灵敏度 -96dBm@250Kbps
功耗 -
发射电流 18mA(4dBm)
天线形式 板载天线
频段 2400MHz~2525MHz
芯片平台 -
发射功率 最大是 4dBm
长*宽*高 28.6mm(长度)*15.3mm(宽度)
通用封装 DIP-8

NF-04厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

NF-04数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 射频模块 AI-THINKER/深圳安信可科技 NF-04 NF-04数据手册

NF-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
