NCE40P07S

产品分类: 场效应管(MOSFET)
产品描述: 2.5mW 20V 1.7V 24nC 1个P沟道 40V 25mΩ(mΩ) @VGS=10V,25℃,30(mΩ) @VGS=4.5V,25℃, 6.2A 1.75nF@ 20V SOP-8 贴片安装
供应商型号: 14M-NCE40P07S SOP8
供应商: 云汉优选
标准整包数: 1

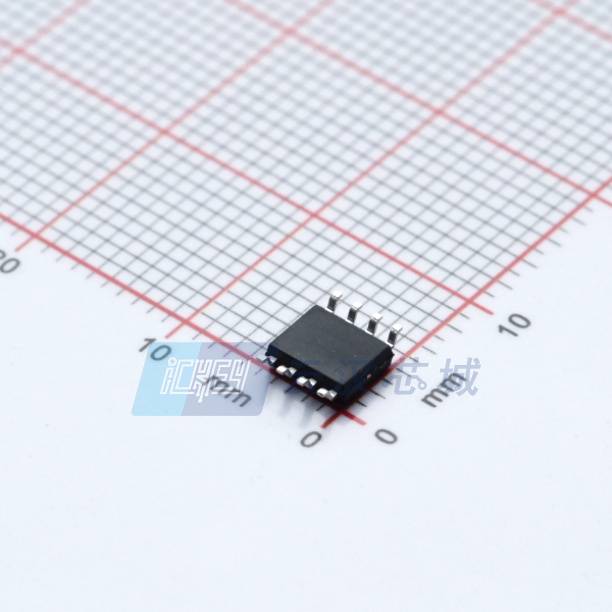

NCEPOWER/无锡新洁能 场效应管(MOSFET) NCE40P07S

NCE40P07S概述

    # NCE40P07S P-Channel Enhancement Mode Power MOSFET 技术手册解析

    产品简介


    NCE40P07S 是无锡 NCE 功率半导体有限公司生产的一款高性能 P 沟道增强型功率 MOSFET。这款产品采用先进的沟槽技术设计,具有低导通电阻(RDS(ON))和低门极电荷(Qg),能够广泛应用于电源开关、硬开关及高频电路等领域。NCE40P07S 具有优异的热性能和电气特性,是一款高可靠性的绿色无铅器件。
    主要功能
    - 适用于各种功率开关应用。
    - 支持高密度单元设计,确保超低导通电阻。
    - 具备出色的封装散热性能。
    - 优秀的雪崩电压和电流特性。
    应用领域
    - 电源转换器(DC-DC 转换器)。
    - 硬开关电路。
    - 高频电路。

    技术参数


    以下是 NCE40P07S 的核心技术参数列表:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源击穿电压 | BVDSS | -40 V |
    | 栅漏击穿电压 | VGS(th) | -1.1 | -1.7 | -2.5 | V |
    | 导通电阻(VGS=-10V) | RDS(ON) 25 mΩ |
    | 导通电阻(VGS=-4.5V) | RDS(ON) 30 mΩ |
    | 输出电容 | Coss 215 pF |
    | 反向传输电容 | Crss 180 pF |
    | 总栅电荷 | Qg 24 nC |
    | 栅源电荷 | Qgs 3.5 nC |
    | 栅漏电荷 | Qgd 6 nC |
    工作条件
    - 最大漏极电流:6.2A(连续),40A(脉冲)。
    - 工作温度范围:-55℃ 至 150℃。
    - 热阻抗:50°C/W。

    产品特点和优势


    1. 低导通电阻:典型值仅为 25mΩ(@ VGS=-10V),可显著降低功耗并提高效率。
    2. 快速开关特性:开关时间短(如 td(on)=9ns),适合高频应用。
    3. 卓越的散热性能:采用优良的封装设计,便于高效散热。
    4. 宽工作温度范围:适应严苛的工业环境。
    5. 兼容性强:可与多种电源模块和控制芯片无缝集成。

    应用案例和使用建议


    应用场景
    - 在高频 DC-DC 转换器中作为主开关管,提供高效的能量转换。
    - 用于硬开关电路中,满足高功率密度需求。
    - 适合需要快速开关响应的应用场合。
    使用建议
    1. 在设计时需注意 PCB 布局,确保良好的热管理。
    2. 使用合适的驱动电路以避免过高的栅极电压。
    3. 根据负载特性调整门极电阻,优化开关速度和功耗平衡。

    兼容性和支持


    NCE40P07S 支持标准 SOP-8 封装,易于与其他主流器件兼容。此外,无锡 NCE 提供全面的技术支持和服务,包括详细的测试电路参考设计以及丰富的曲线图资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关损耗过高 | 优化栅极电阻,减少开关时间损失。 |
    | 温度升高超过允许范围 | 增加外部散热片,改善散热效果。 |
    | 栅极驱动电压不稳定 | 检查驱动电路,确保电压稳定且符合要求。 |

    总结和推荐


    NCE40P07S 凭借其低导通电阻、快速开关特性和优良的热性能,在电源管理和高频开关领域表现出色。其广泛的应用范围和可靠的性能使其成为众多工程师的理想选择。我们强烈推荐此产品用于高效率、低成本的设计项目中。
    通过无锡 NCE 官方网站([http://www.ncepower.com](http://www.ncepower.com))可获取更多详细信息和技术支持文档。

NCE40P07S参数

参数
Vgs(th)-栅源极阈值电压 1.7V
配置 -
Id-连续漏极电流 6.2A
FET类型 1个P沟道
Rds(On)-漏源导通电阻 25mΩ(mΩ) @VGS=10V,25℃,30(mΩ) @VGS=4.5V,25℃,
Ciss-不同 Vds 时的输入最大电容 1.75nF@ 20V
栅极电荷 24nC
通道数量 -
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 40V
最大功率耗散 2.5mW
通用封装 SOP-8
安装方式 贴片安装
包装方式 卷带包装

NCE40P07S厂商介绍

NCEPOWER公司是一家专注于电力电子技术的研发和制造的企业,主要产品涵盖电源、能源管理、电力转换和储能解决方案等多个领域。公司的产品分类主要包括:

1. 电源产品:包括AC/DC电源、DC/DC转换器、电源适配器等,广泛应用于工业自动化、通信、医疗设备等领域。
2. 能源管理系统:提供智能电网、太阳能光伏、风能等可再生能源的能源管理解决方案。
3. 电力转换设备:包括变频器、电机控制器等,服务于工业驱动和自动化控制。
4. 储能解决方案:提供电池管理系统(BMS)、储能逆变器等,应用于电动汽车、家庭储能和电网储能。

NCEPOWER的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业技术领先。
- 质量控制:严格的质量管理体系,确保产品的高可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球布局:拥有广泛的全球销售和服务网络,提供快速响应和本地化支持。

NCEPOWER致力于通过先进的电力电子技术,为客户提供高效、可靠和环保的电力解决方案,推动能源的可持续发展。

NCE40P07S数据手册

厂牌 PDF简要描述 下载
NCEPOWER/无锡新洁能 场效应管(MOSFET) NCEPOWER/无锡新洁能 NCE40P07S NCE40P07S数据手册

NCE40P07S封装设计

查看详情并下载
Symbol
Footprint
3D Model
