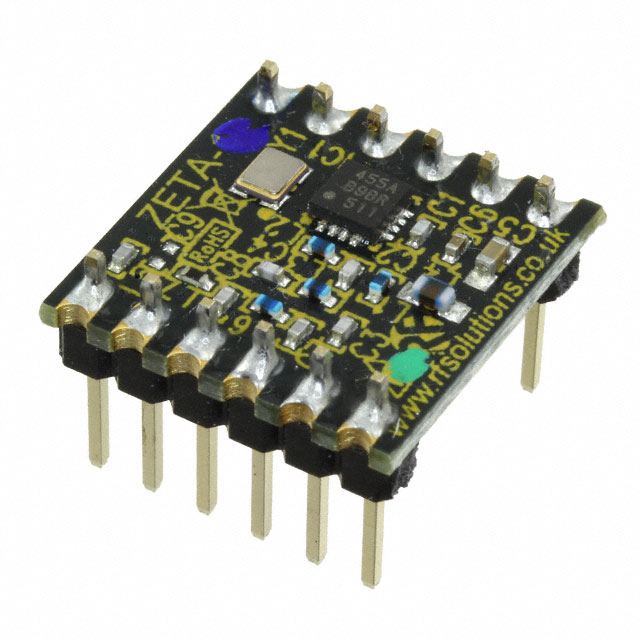

ZETA-868-D

产品分类: 无线收发芯片
厂牌: RF SOLUTIONS
产品描述: RF Solutions 射频模块, 1.8 → 3.6V, SPI接口, FM调制技术
供应商型号: 223-ZETA-868-D
供应商: Mouser
标准整包数: 1
RF SOLUTIONS 无线收发芯片 ZETA-868-D

ZETA-868-D概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册涵盖的产品是一款高性能射频集成电路(RFIC),型号为ANT。该产品主要用于无线通信领域的信号传输与接收,适用于各种需要长距离、高稳定性的无线通信系统。其主要功能包括射频信号的放大、滤波及解调,为用户提供了一种可靠且高效的解决方案。

    2. 技术参数


    - 引脚配置:
    - 1: GND (接地)
    - 2: SDN (关断控制)
    - 3: Vcc (电源输入)
    - 4: SDI (串行数据输入)
    - 5: nSEL (片选控制)
    - 6: SDO (串行数据输出)
    - 7: NC (未连接)
    - 8: GPIO1 (通用输入输出端口1)
    - 9: GPIO2 (通用输入输出端口2)
    - 10: RF Matching (射频匹配)
    - 11: RFIC LNA (低噪声放大器)
    - 12: PA (功率放大器)
    - 电气特性:
    - 供电电压:2.0V ~ 3.6V
    - 工作电流:最大100mA
    - 工作温度范围:-40°C ~ +85°C
    - 信号处理能力:
    - 支持SPI接口通信
    - 内置电池电压检测器
    - 集成LNA和PA,提高接收和发送效率

    3. 产品特点和优势


    - 集成度高:将多种射频功能集成于单个芯片,减少了外部电路的设计复杂性。
    - 可靠性强:采用先进的射频工艺,确保了在各种环境下的稳定工作。
    - 高效节能:通过优化电路设计,降低功耗,延长设备的使用寿命。
    - 灵活性好:支持多种通信协议,适用于不同应用场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于智能家居系统的无线遥控
    - 作为物联网设备的核心通信模块
    - 在智能穿戴设备中实现远距离信号传输
    - 使用建议:
    - 确保供电电压在规定范围内,避免过压导致损坏。
    - 定期检查并优化射频匹配电路,以保持最佳性能。
    - 配合适当的天线选择,可以进一步提升通信质量。

    5. 兼容性和支持


    - 兼容性:
    - 与多种微控制器及处理器平台良好兼容
    - 支持主流的无线通信协议
    - 支持和服务:
    - 厂商提供详尽的技术文档和在线支持
    - 客户服务团队提供快速响应,解决使用过程中的各类问题

    6. 常见问题与解决方案


    - 问题:设备工作时噪声过大
    - 解决方案:检查射频匹配电路是否正确配置,必要时更换合适的阻抗匹配元件。
    - 问题:设备无法正常启动
    - 解决方案:确认供电电压是否符合要求,检查关断控制端子(SDN)状态。

    7. 总结和推荐


    综上所述,ANT这款射频集成电路具有高度集成、可靠性和灵活性等显著优势,适合用于多种无线通信场景。考虑到其优越的技术特性和广泛的应用范围,强烈推荐该产品用于需要高稳定性、远距离无线通信的项目。厂商提供的优质技术支持也为用户的顺利部署提供了保障。

ZETA-868-D参数

参数
接收机数量 -
典型输出功率 13dBm
模块/芯片分类 -
最小工作供电电压 1.8V
接收电流 10mA
最大数据速率 500Kbps
最小工作频率 -
典型灵敏度 116dBm
传输电流 30mA
调制方式 FM
接口类型 SPI
最大工作频率 -
发送机数量 -
最大工作供电电压 3.6V
射频系列/标准 -
典型供电电流 -
支持协议 -
长*宽*高 16.5mm*16.5mm*2mm
通用封装 SMD-12P
安装方式 贴片安装
零件状态 在售
包装方式 散装

ZETA-868-D厂商介绍

RF Solutions是一家领先的射频(RF)和微波解决方案提供商,专注于设计和制造高性能的射频放大器、滤波器、混频器和相关组件。公司的产品广泛应用于通信、**、电子战、**和****等领域。

主营产品分类:
1. 放大器:包括固态功率放大器(SSPA)、行波管放大器(TWTA)和低噪声放大器(LNA)等。
2. 滤波器:提供多种类型的滤波器,如带通滤波器、带阻滤波器和低通滤波器等。
3. 混频器:包括平衡混频器和非平衡混频器等。
4. 其他组件:如射频开关、衰减器和相位器等。

应用领域:
1. 通信:无线通信基站、**通信、*事通信等。
2. **:空中交通管制、气象**、电子侦察等。
3. 电子战:信号干扰、信号侦测、信号分析等。
4. ****:**导航、遥感探测、深空探测等。

RF Solutions的优势:
1. 高性能:产品具有高功率、低噪声、高线性度等特点。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务。

ZETA-868-D数据手册

厂牌 PDF简要描述 下载
RF SOLUTIONS 无线收发芯片 RF SOLUTIONS ZETA-868-D ZETA-868-D数据手册

ZETA-868-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.191 ¥ 119.914
10+ $ 12.0528 ¥ 101.8462
25+ $ 11.1024 ¥ 93.8153
50+ $ 10.6704 ¥ 90.1649
100+ $ 10.152 ¥ 85.7844
250+ $ 9.2505 ¥ 78.1667
500+ $ 8.631 ¥ 72.932
1000+ $ 8.2005 ¥ 69.2942
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 119.91
