QAM-RX10-433

产品分类: 无线收发芯片
厂牌: RF SOLUTIONS
产品描述: RF Solutions 射频模块, 5V
供应商型号: 2759280
供应商: 海外现货
标准整包数: 1

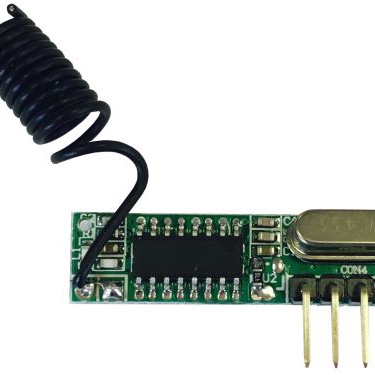

RF SOLUTIONS 无线收发芯片 QAM-RX10-433

QAM-RX10-433概述

    Quasar UK AM-RX10 Super Heterodyne Receiver技术手册解析

    产品简介

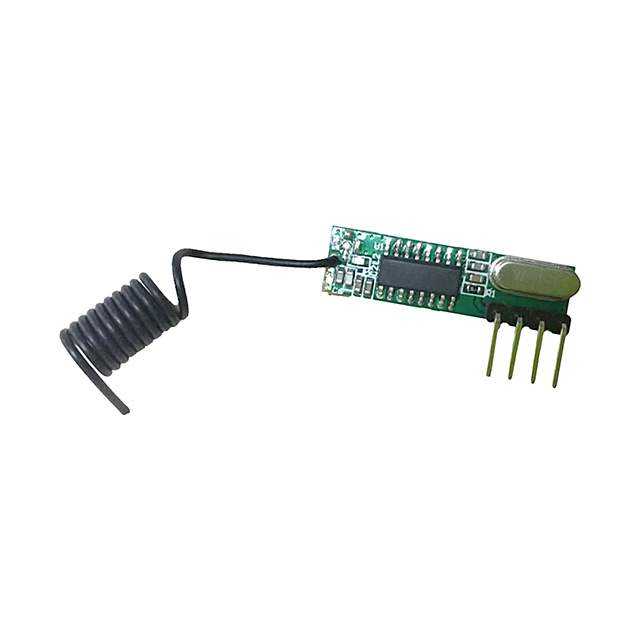

    Quasar UK的AM-RX10是一款超外差式接收模块,专为无线通信而设计。其体积小巧(尺寸为30mm x 8mm),能够接收任何433MHz的调幅信号。这款接收器具有卓越的噪声免疫能力,内置锁相环(PLL)以提高稳定性。该模块支持CMOS/TTL输出,工作电压范围为3.5V至5.5V直流电。其低功耗特性以及高灵敏度使其成为多种应用的理想选择。

    技术参数


    - 尺寸: 30mm x 8mm
    - 频率: 可接收433MHz的AM信号
    - 噪声免疫: 内置PLL
    - 电源电压: 3.5V 至 5.5Vdc
    - 工作电流: 6mA
    - RF灵敏度: -108dBm @433MHz(3.5V供电时)
    - 工作温度范围: -25°C 至 +85°C
    - 工作频率: 433.92MHz
    - 开启时间: 25ms 至 30ms
    - 数据速率: 10kbps

    产品特点和优势


    1. 体积小: 适合紧凑型设备设计。
    2. 增强的噪声免疫: 通过内置PLL确保信号稳定性。
    3. 低功耗: 减少电池更换频率,适用于便携设备。
    4. 高灵敏度: 能够接收到较弱的信号,提升应用可靠性。
    5. 兼容性强: 支持CMOS/TTL输出,方便与不同设备连接。

    应用案例和使用建议


    AM-RX10被广泛应用于各种自动化系统中,如汽车安全系统、远程门控控制和传感器报告系统。例如,在一个典型的自动控制系统中,AM-RX10可以用于接收来自传感器的数据并将其传递给微处理器进行处理。为了最大化其性能,建议将其放置在视线范围内以获得最佳信号接收效果。
    使用建议:
    - 将AM-RX10安装在尽可能靠近天线的位置,以确保良好的信号接收。
    - 确保工作电压稳定,避免电源波动对信号质量的影响。

    兼容性和支持


    AM-RX10与常见的CMOS/TTL设备兼容,这使得它可以轻松集成到现有系统中。Quasar UK提供相应的技术支持,包括产品文档和问题解答,以帮助客户解决可能遇到的技术难题。

    常见问题与解决方案


    1. 问题: 接收信号不稳定
    - 解决方案: 检查电源电压是否符合要求,并确保接收天线没有受到物理干扰。

    2. 问题: 数据输出错误
    - 解决方案: 检查接线是否正确连接,并尝试调整天线位置。

    总结和推荐


    综上所述,Quasar UK的AM-RX10超外差式接收器凭借其体积小、功耗低、高灵敏度和强大的噪声免疫能力,成为了一款优秀的无线通信模块。无论是用于自动化系统还是远程控制应用,AM-RX10都能提供可靠的数据传输。总体而言,它非常适合需要高精度和稳定性的应用场景。因此,我们强烈推荐此产品。

QAM-RX10-433参数

参数
接收电流 -
模块/芯片分类 -
最大工作供电电压 5V
发送机数量 -
调制方式 AM
最大工作频率 -
最小工作供电电压 5V
最大数据速率 10Kbps
接口类型 PCB,Through Hole
典型灵敏度 108dBm
支持协议 -
最小工作频率 -
射频系列/标准 -
传输电流 -
接收机数量 -
典型供电电流 -
典型输出功率 -
通用封装 SIP-4
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 散装

QAM-RX10-433厂商介绍

RF Solutions是一家领先的射频(RF)和微波解决方案提供商,专注于设计和制造高性能的射频放大器、滤波器、混频器和相关组件。公司的产品广泛应用于通信、**、电子战、**和****等领域。

主营产品分类:
1. 放大器:包括固态功率放大器(SSPA)、行波管放大器(TWTA)和低噪声放大器(LNA)等。
2. 滤波器:提供多种类型的滤波器,如带通滤波器、带阻滤波器和低通滤波器等。
3. 混频器:包括平衡混频器和非平衡混频器等。
4. 其他组件:如射频开关、衰减器和相位器等。

应用领域:
1. 通信:无线通信基站、**通信、*事通信等。
2. **:空中交通管制、气象**、电子侦察等。
3. 电子战:信号干扰、信号侦测、信号分析等。
4. ****:**导航、遥感探测、深空探测等。

RF Solutions的优势:
1. 高性能:产品具有高功率、低噪声、高线性度等特点。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务。

QAM-RX10-433数据手册

厂牌 PDF简要描述 下载
RF SOLUTIONS 无线收发芯片 RF SOLUTIONS QAM-RX10-433 QAM-RX10-433数据手册

QAM-RX10-433封装设计

查看详情并下载
Symbol
Footprint
3D Model
