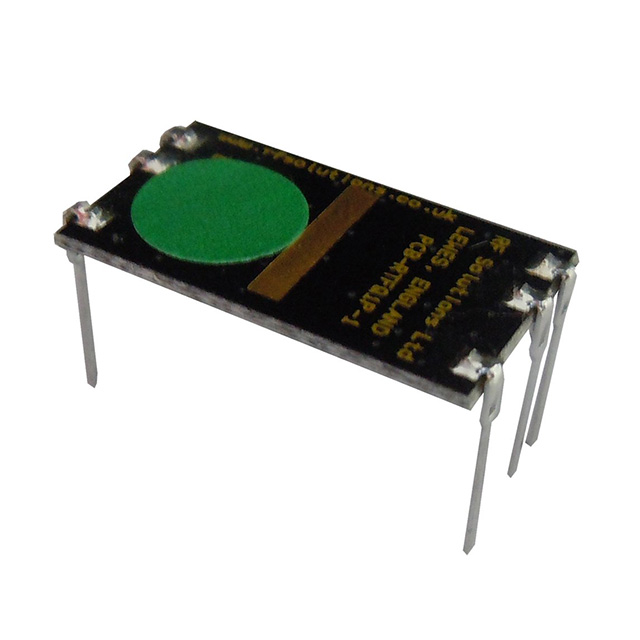

FM-RTFQ1A-433P

产品分类: 无线收发芯片
厂牌: RF SOLUTIONS
产品描述: RF Solutions 射频模块, 2.1 → 4V, FM调制技术
供应商型号: 223-FM-RTFQ1A-433P
供应商: Mouser
标准整包数: 1
RF SOLUTIONS 无线收发芯片 FM-RTFQ1A-433P

FM-RTFQ1A-433P概述

    FM-RTFQ 和 FM-RRFQ 系列 RF 模块技术手册

    产品简介


    产品类型:
    FM-RTFQ 和 FM-RRFQ 系列 RF 模块是微型无线电收发模块,提供高效能的 FM 无线通信解决方案。这些模块广泛应用于无线安全系统、汽车报警、远程控制等领域。
    主要功能:
    - 高效的数据传输(最高可达9.6Kbps)
    - 内置无调节组件,确保高可靠性
    - 频率稳定,适用于广泛的工业及消费电子产品
    应用领域:
    - 车载和建筑安全系统
    - EPOS和库存跟踪
    - 远程工业过程监控
    - 无线传感器网络
    - 便携式电池供电设备如手持终端

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压 | 2.1 | 3.3 | 12 | V |
    | 供应电流 | 7 | 8 | mA |
    | 待机电流 | 100 | nA |
    | 发射频率 | 315.00 | 433.92 | 868.35 | MHz |
    | 射频输出功率 | - | 10 | dBm |
    | 初始频率精度 | -35 | 0 | +35 | KHz |
    | FM 偏移 | 25 | 30 | 35 | KHz |
    | 谐波杂散 | -50 | dBc |

    产品特点和优势


    独特功能:
    - 不需要任何可调组件,确保高度可靠的操作
    - 支持高达9.6Kbps的数据速率
    - 工作温度范围为-20°C到+85°C
    - 符合EMC标准,可在欧洲和美国使用
    市场竞争力:
    - 稳定的操作频率
    - 小巧的尺寸和低功耗要求
    - 在无线通信系统中表现出色,特别是在便携式和电池供电应用中

    应用案例和使用建议


    典型应用场景:
    - 无线安全系统,用于家庭或企业的门禁系统
    - 汽车报警系统,监测异常行为并发送警报
    - 远程控制门禁装置,提供便捷的入口控制
    使用建议:
    - 在组装时要确保电源源的干净,减少电源纹波
    - 使用合适长度的天线,以提高通信距离
    - 数据在发送前应进行编码,以提高通信的可靠性

    兼容性和支持


    兼容性:
    - FM-RTFQ 和 FM-RRFQ 系列模块可以无缝集成到各种无线通信系统中,与其他电子设备良好兼容
    支持和维护:
    - RF Solutions 提供详尽的技术支持和维护服务
    - 用户可以根据需求联系 RF Solutions 获取帮助

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 通信不稳定 | 检查电源纹波和接地情况,确保干净的电源 |
    | 无法接收信号 | 检查天线连接,调整天线位置或更换天线 |
    | 接收灵敏度低 | 确认所选频率是否符合规范,调整滤波设置 |

    总结和推荐


    综合评估:
    FM-RTFQ 和 FM-RRFQ 系列 RF 模块具有卓越的性能和可靠性,适用于各种无线通信应用。其紧凑的尺寸、低功耗和高稳定性使其成为众多行业的理想选择。
    推荐结论:
    强烈推荐使用 FM-RTFQ 和 FM-RRFQ 系列 RF 模块,尤其是在需要高可靠性无线通信的环境中。通过遵循 RF Solutions 提供的安装指导和使用建议,用户可以充分利用这些模块的优势,实现最佳性能。

FM-RTFQ1A-433P参数

参数
最小工作频率 -
接收机数量 -
最大数据速率 9.6Kbps
支持协议 -
调制方式 FM
典型供电电流 -
传输电流 7mA
最小工作供电电压 2.1V
典型灵敏度 -
最大工作频率 -
模块/芯片分类 -
典型输出功率 5dBm
射频系列/标准 -
最大工作供电电压 4V
接收电流 -
发送机数量 -
接口类型 PCB,Through Hole
长*宽*高 20.32mm*11.43mm*2mm
通用封装 6DIP
安装方式 PCB安装,贴片安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 袋装

FM-RTFQ1A-433P厂商介绍

RF Solutions是一家领先的射频(RF)和微波解决方案提供商,专注于设计和制造高性能的射频放大器、滤波器、混频器和相关组件。公司的产品广泛应用于通信、**、电子战、**和****等领域。

主营产品分类:
1. 放大器:包括固态功率放大器(SSPA)、行波管放大器(TWTA)和低噪声放大器(LNA)等。
2. 滤波器:提供多种类型的滤波器,如带通滤波器、带阻滤波器和低通滤波器等。
3. 混频器:包括平衡混频器和非平衡混频器等。
4. 其他组件:如射频开关、衰减器和相位器等。

应用领域:
1. 通信:无线通信基站、**通信、*事通信等。
2. **:空中交通管制、气象**、电子侦察等。
3. 电子战:信号干扰、信号侦测、信号分析等。
4. ****:**导航、遥感探测、深空探测等。

RF Solutions的优势:
1. 高性能:产品具有高功率、低噪声、高线性度等特点。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务。

FM-RTFQ1A-433P数据手册

厂牌 PDF简要描述 下载
RF SOLUTIONS 无线收发芯片 RF SOLUTIONS FM-RTFQ1A-433P FM-RTFQ1A-433P数据手册

FM-RTFQ1A-433P封装设计

查看详情并下载
Symbol
Footprint
3D Model
