首页  >  产品百科  >  WST3052

WST3052

产品分类: 场效应管(MOSFET)
厂牌: WINSOK SEMICONDUCTOR/台湾微硕半导体
产品描述: 4nC@ 4.5V 50mΩ@ 4.5V,2.5A 2.5A SOT-323-3L
供应商型号: 31M-WST3052
供应商: 云汉优选
标准整包数: 5
WINSOK SEMICONDUCTOR/台湾微硕半导体 场效应管(MOSFET) WST3052

WST3052概述

    WST3052 N-Channel MOSFET 技术手册

    产品简介


    WST3052 是一款高性能的沟槽式N通道MOSFET,具有极高的单元密度。它以其出色的静态导通电阻(RDSON)和栅极电荷(Qg)而在小功率开关和负载开关应用中表现出色。该产品符合RoHS标准和绿色产品要求,并通过全面的功能可靠性验证。

    技术参数


    - VDS(漏源电压): 30 V
    - VGS(栅源电压): ±12 V
    - ID@Tc=25℃(连续漏电流,VGS @ 10V): 2.5 A
    - ID@Tc=70℃(连续漏电流,VGS @ 10V): 2.0 A
    - IDM(脉冲漏电流): 13 A
    - PD@TA=25℃(总功耗): 0.7 W
    - PD@TA=70℃(总功耗): 0.45 W
    - TSTG(存储温度范围): -55 到 150 ℃
    - TJ(工作结温范围): -55 到 150 ℃
    - RθJA(热阻结-环境): 180 ℃/W
    - RθJC(热阻结-外壳): 100 ℃/W
    - RDSON(静态漏源导通电阻): 60 mΩ @ VGS=4.5V, ID=2.5A

    产品特点和优势


    1. 高级高密度沟槽技术:提供卓越的性能和可靠性。
    2. 超低栅极电荷:减少开关损耗,提高效率。
    3. 优秀的Cdv/dt效应衰减:减少电磁干扰。
    4. 绿色环保产品:符合RoHS标准,对环境友好。

    应用案例和使用建议


    WST3052 主要应用于笔记本电脑电源管理、便携设备和电池供电系统中。以下是其具体的应用案例及使用建议:
    - 笔记本电脑电源管理:确保高效的电力转换和管理。
    - 便携设备:提供稳定且高效的电力供应。
    - 电池供电系统:延长电池寿命,提高系统能效。
    使用建议:
    - 在高温环境下使用时,注意散热设计以避免热失控。
    - 结合适当的保护电路,如过流保护和短路保护,以确保系统的安全性。

    兼容性和支持


    WST3052 可以与其他标准电子元器件和设备兼容。厂商提供详细的技术支持和售后服务,确保客户能够顺利使用并优化产品性能。

    常见问题与解决方案


    1. 问题: 温度过高导致设备性能下降。
    - 解决办法: 增加散热措施,如加装散热片或风扇。
    2. 问题: 开关频率不稳定。
    - 解决办法: 检查电路设计,调整栅极电阻值。
    3. 问题: 输出电流不足。
    - 解决办法: 检查连接线缆和接口,确保接触良好。

    总结和推荐


    WST3052 N-Channel MOSFET 是一款高性能的产品,适用于多种应用场景。它的主要优点包括高级的沟槽技术、超低栅极电荷和绿色环保特性。结合其优良的散热能力和高可靠性,我们强烈推荐使用该产品。无论是笔记本电脑电源管理还是便携设备应用,WST3052 都是理想的选择。

WST3052参数

参数
通道数量 -
栅极电荷 4nC@ 4.5V
Ciss-不同 Vds 时的输入最大电容 -
配置 -
Rds(On)-漏源导通电阻 50mΩ@ 4.5V,2.5A
Id-连续漏极电流 2.5A
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
FET类型 -

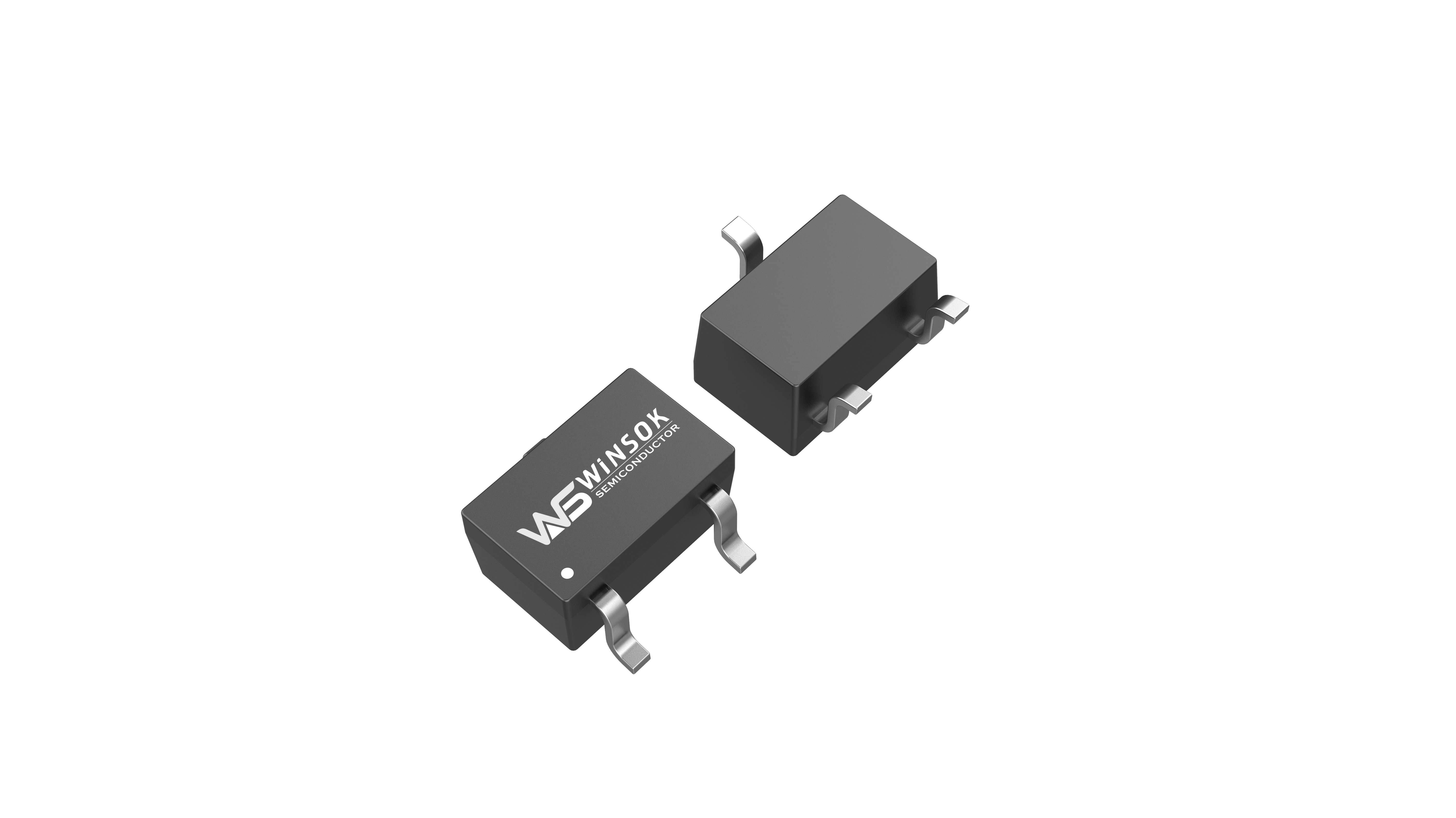

通用封装 SOT-323-3L

WST3052数据手册

厂牌 PDF简要描述 下载
WINSOK SEMICONDUCTOR/台湾微硕半导体 场效应管(MOSFET) WINSOK SEMICONDUCTOR/台湾微硕半导体 WST3052 WST3052数据手册

WST3052封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.4957
50+ ¥ 0.4546
150+ ¥ 0.395
500+ ¥ 0.3504
3000+ ¥ 0.3149
6000+ ¥ 0.2976
库存: 12000
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 2.47
直接购买
加入购物车
