1-2195935-3

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: 802.15.4,Bluetooth,WiFi 2.4GHz,5.15GHz,5.925GHz 2.5GHz,5.875GHz,7.125GHz 卡入式安装,按扣安装 12mm(高度)
供应商型号: 4285089
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 1-2195935-3

1-2195935-3概述

    Wi-Fi 6/6E Triple Band Embedded Antenna 技术手册

    产品简介

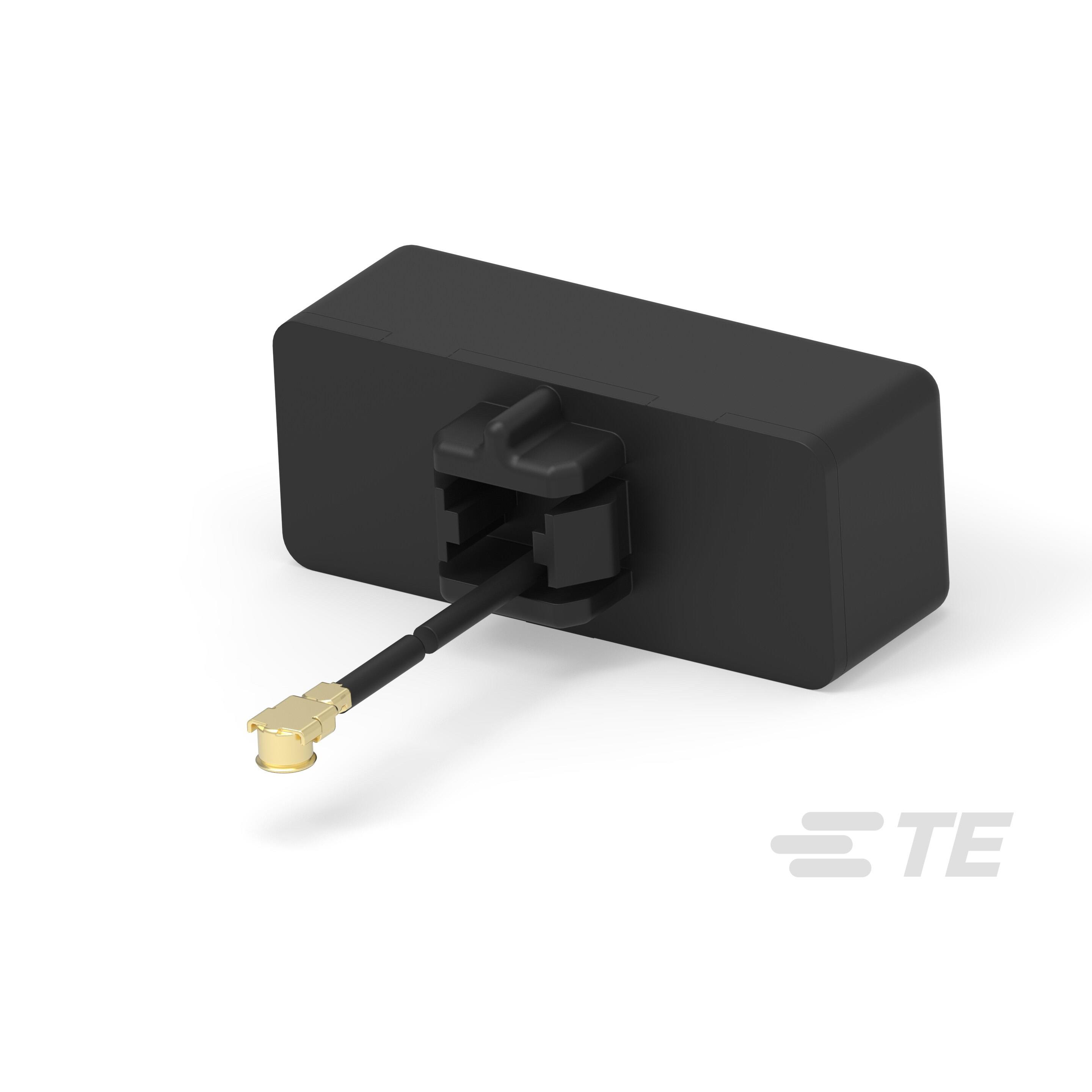

    本产品为一款适用于Wi-Fi 6/6E、蓝牙和ZigBee通信标准的三频嵌入式天线。该天线独特的设计使其能够安装在金属底盘上,具有全向特性。产品型号X-2195935-X具备多种电缆长度和连接器选项,以满足不同应用需求。

    技术参数


    - 频率范围: 2.4 GHz(2400-2500 MHz),5 GHz(5150-5875 MHz),6 GHz(5925-7125 MHz)
    - 驻波比 (VSWR):
    - 2.4 GHz: < 2.0:1
    - 5 GHz: < 1.8:1
    - 6 GHz: < 1.9:1
    - 平均效率:
    - 2.4 GHz: 42%
    - 5 GHz: 44%
    - 6 GHz: 43%
    - 峰值增益:
    - 2.4 GHz: 0.4 dBi
    - 5 GHz: 2.0 dBi
    - 6 GHz: 3.4 dBi
    - 平均增益:
    - 2.4 GHz: -3.8 dBi
    - 5 GHz: -3.5 dBi
    - 6 GHz: -3.9 dBi
    - 功率处理能力: 10 瓦
    - 输入阻抗: 50 欧姆
    - 极化方式: 线性
    - 尺寸: 29 mm x 12 mm x 10 mm
    - 重量: < 4.3 克
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    - 高频率覆盖范围: 支持最新的Wi-Fi 6E和Wi-Fi 7标准,确保未来的技术发展兼容性。
    - 独特装配设计: 可直接安装于金属外壳,无需额外支架,节省空间且简化安装过程。
    - 易于装配: 搭载快速插拔功能及清晰的方向指示码,便于非专业人士安装。
    - 定制选项: 提供多种电缆长度和连接器选择,满足不同应用需求。

    应用案例和使用建议


    - 家庭和企业网络: 在无线路由器或接入点中使用,提高Wi-Fi信号覆盖范围。
    - 工业应用: 安装在工业设备或自动化系统中,增强数据传输稳定性。
    - 物联网(IoT): 用于智能家居设备、智能电网和其他物联网设备中,确保高效通信。
    使用建议:
    - 环境影响: 由于全向天线性能受金属外壳尺寸影响,安装时需考虑其周围环境因素。
    - 安装位置: 最佳安装位置应避开金属物体遮挡,确保信号传播不受阻碍。

    兼容性和支持


    - 连接器类型: 提供MHF和MHF4L两种类型的连接器,具体型号请参考手册第6页。
    - 厂商支持: TE Connectivity提供全球技术支持,包括电话、电子邮件咨询和在线资源库。

    常见问题与解决方案


    - Q: 天线在工作过程中过热怎么办?
    - A: 确保设备安装在通风良好的环境中,并避免长时间连续运行。
    - Q: 如何确定正确的电缆长度?
    - A: 根据实际应用需求和安装空间选择合适的电缆长度,以保证信号传输效果。
    - Q: 如何清洁天线表面?
    - A: 使用软布轻轻擦拭天线表面,避免使用任何化学溶剂。

    总结和推荐


    此款Wi-Fi 6/6E三频嵌入式天线凭借其独特的设计、广泛的应用场景以及优秀的技术参数,在当前市场上具备较强的竞争力。其简易的安装过程和多样化的配置选择,使其成为众多应用场合的理想选择。鉴于其卓越的性能和全面的支持服务,强烈推荐在各类无线通信设备中采用。
    以上是对TE Connectivity的Wi-Fi 6/6E三频嵌入式天线的产品综述和技术手册分析。希望这些信息对您选购及使用该产品有所帮助。

1-2195935-3参数

参数
射频系列/标准 802.15.4,Bluetooth,WiFi
接口类型 -
接收电流 -
支持协议 -
最大工作频率 2.5GHz,5.875GHz,7.125GHz
调制方式 -
接收机数量 -
传输电流 -
典型供电电流 -
最小工作供电电压 -
模块/芯片分类 -
典型灵敏度 -
最大数据速率 -
发送机数量 -
最小工作频率 2.4GHz,5.15GHz,5.925GHz
典型输出功率 -
最大工作供电电压 -
长*宽*高 12mm(高度)
安装方式 卡入式安装,按扣安装
包装方式 散装

1-2195935-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2195935-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY 1-2195935-3 1-2195935-3数据手册

1-2195935-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 108.3495
5+ ¥ 104.0155
10+ ¥ 95.3475
50+ ¥ 95.3475
100+ ¥ 93.614
250+ ¥ 93.614
库存: 475
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 108.34
直接购买
加入购物车
