ANT-5GLFPC1-UFL-100

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: Cellular 698MHz,791MHz 803MHz,960MHz 黏合安装 200μm(高度)
供应商型号: N-ANT-5GLFPC1-UFL-100
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 ANT-5GLFPC1-UFL-100

ANT-5GLFPC1-UFL-100概述


    产品简介

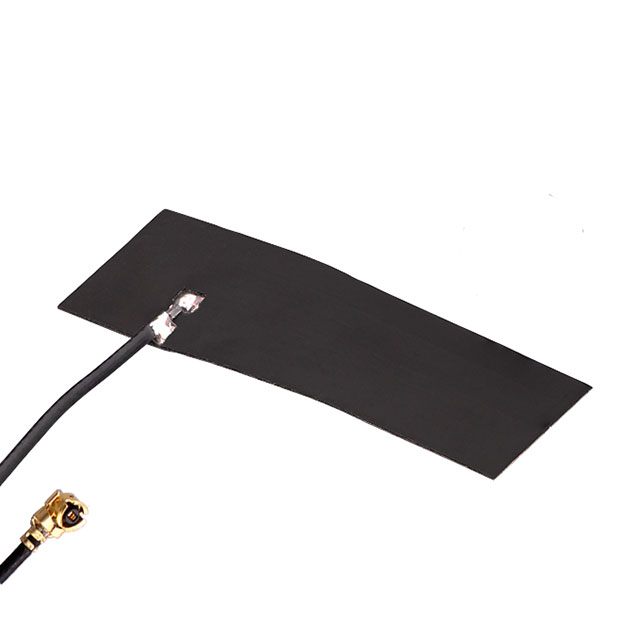

    ANT-5GLFPC1-UFL-100是一款多频段柔性印刷电路板(Flexible PCB, FPC)天线,设计用于5G、蜂窝网络和LTE通信。它适用于内部或嵌入式安装,可以通过粘合剂固定在多种基材上。这款天线支持多种接口类型,如MHF1、U.FL、UMCC,具备全向辐射模式,单端口配置,广泛应用于各种无线通信设备中。

    技术参数


    | 参数类别 | 具体数值 |

    | 频率范围 | 698 – 4200 MHz |
    | 驻波比 (VSWR) | 最大6.8:1 |
    | 阻抗 | 50 Ω |
    | 峰值增益 | <6 dBi |
    | 尺寸 | 长39 mm,宽15 mm,高0.2 mm |
    | 重量 | 0.6 g |
    | 天线接口 | MHF1 / U.FL / UMCC |

    产品特点和优势


    ANT-5GLFPC1-UFL-100具有以下独特功能和优势:
    1. 多频段覆盖:能够覆盖从698 MHz到4200 MHz的频率范围,适应5G、Cat-M/NB-IoT、Cellular和LTE等多种无线通信标准。
    2. 高可靠性:通过高驻波比和良好的阻抗匹配,确保信号传输稳定。
    3. 轻量化设计:重量仅为0.6克,非常适合作为内部或嵌入式天线使用。
    4. 广泛的接口支持:支持MHF1、U.FL和UMCC接口,方便与多种射频连接器配合使用。

    应用案例和使用建议


    ANT-5GLFPC1-UFL-100的典型应用场景包括5G通信模块、物联网设备和便携式无线终端。为了充分发挥其性能,建议在安装时选择合适的基材并正确粘贴天线以确保良好的接触和固定。此外,为避免信号干扰,应尽量保持天线远离金属物体和其他可能干扰的组件。

    兼容性和支持


    该产品可以与多种无线通信设备兼容,如5G模块、蜂窝网络设备和LTE模块。制造商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。若需要技术支持或更多信息,可拨打免费电话 +1 800 522 6752 联系制造商。

    常见问题与解决方案


    1. Q: 产品无法正常工作,如何解决?
    A: 首先检查接线是否正确,并确认天线已牢固粘贴在合适位置。若仍无法解决问题,建议联系技术支持获取进一步指导。

    2. Q: 如何确定天线的最佳位置?
    A: 一般而言,天线应安装在尽可能接近射频源的位置,并且远离金属物体和干扰源。具体安装位置需根据实际应用进行调整。

    总结和推荐


    ANT-5GLFPC1-UFL-100凭借其优异的性能、多功能接口和广泛的应用领域,成为5G、Cellular和LTE应用的理想选择。对于需要高性能天线的项目,强烈推荐使用这款产品。其多频段覆盖能力、高可靠性和轻量化设计使其在市场上具有较强的竞争力。通过仔细遵循安装指南并合理选择应用场景,用户可以充分利用该天线的优势。

ANT-5GLFPC1-UFL-100参数

参数
接收机数量 -
发送机数量 -
传输电流 -
最大数据速率 -
支持协议 -
调制方式 -
典型输出功率 -
射频系列/标准 Cellular
最小工作频率 698MHz,791MHz
典型供电电流 -
最大工作频率 803MHz,960MHz
接口类型 -
最大工作供电电压 -
典型灵敏度 -
最小工作供电电压 -
接收电流 -
模块/芯片分类 -
长*宽*高 200μm(高度)
安装方式 黏合安装
包装方式 袋装

ANT-5GLFPC1-UFL-100厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ANT-5GLFPC1-UFL-100数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY ANT-5GLFPC1-UFL-100 ANT-5GLFPC1-UFL-100数据手册

ANT-5GLFPC1-UFL-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
