VLQ69273W22N-518A

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: LPS-Series antennas are multiband low profile omnidirectional disk-puck antennas operating over various frequency bands for Data/Cellular communication networks.
供应商型号: 994-1268-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 VLQ69273W22N-518A

VLQ69273W22N-518A概述

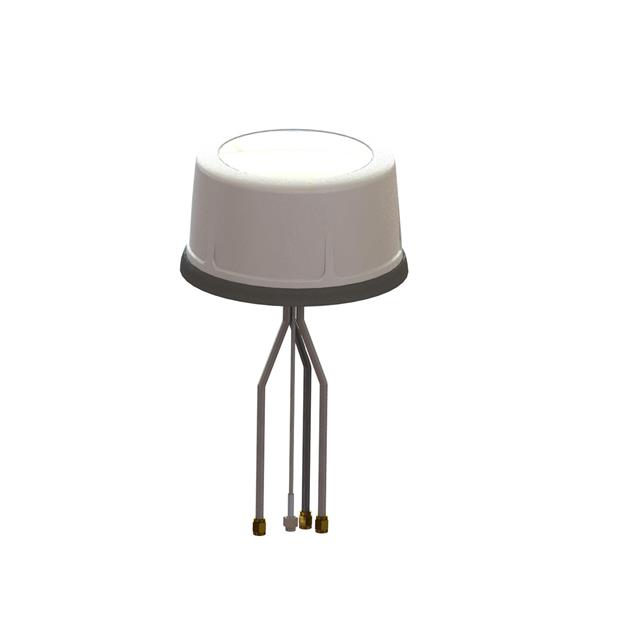

    # 车载4端口MIMO天线:Laird VLQ69273X22N

    产品简介


    车载4端口MIMO天线是Laird公司推出的一款高性能天线,广泛应用于车辆通信系统中。这款天线覆盖了多个频率范围,包括698-960 MHz、1710-2700 MHz、2300-2700 MHz 和4900-5900 MHz。天线采用了4端口设计,支持双频段信号传输,可以满足多种通信需求。VLQ69273X22N具有两个用于3G/4G LTE的端口和两个用于WiFi的端口,能够同时传输不同类型的无线信号。

    技术参数


    - 型号编号:VLQ69273B22N-518A(黑),VLQ69273W22N-518A(白)
    - 端口数量:4个端口(2个3G/4G LTE端口,2个WiFi端口)
    - 频率范围:
    - 3G/4G LTE端口:698-960 MHz、1710-2700 MHz
    - WiFi端口:2300-2700 MHz、4900-5900 MHz
    - 峰值增益:
    - 3G/4G LTE端口:3.2 dBi、4.5 dBi
    - WiFi端口:5.5 dBi、6.3 dBi
    - 电压驻波比 (VSWR):
    - 典型值:3G/4G LTE端口<1.8:1,WiFi端口<1.6:1
    - 最大值:<2.0:1
    - 端口隔离度:
    - LTE1到LTE2:>14 dB (698-960 MHz), >20 dB (1710-2700 MHz), >23 dB (2300-2700 MHz)
    - LTE1到WiFi:>23 dB (698-960 MHz), >20 dB (1710-2700 MHz), >20 dB (2300-2700 MHz), >40 dB (4900-5900 MHz)
    - LTE2到WiFi:>23 dB (698-960 MHz), >20 dB (1710-2700 MHz), >20 dB (2300-2700 MHz), >38 dB (4900-5900 MHz)

    产品特点和优势


    独特功能
    1. 多频段支持:该天线覆盖广泛的频率范围,能够适应各种不同的通信需求。
    2. 高隔离度:在多个频段范围内,该天线实现了较高的端口隔离度,减少了信号干扰,提升了通信质量。
    3. 低轮廓设计:天线采用低轮廓、坚固的设计,符合IP67标准,适用于严苛的车载环境。
    4. 紫外线稳定材料:采用高抗冲击的紫外线稳定聚碳酸酯塑料制造,确保长期使用不褪色、不变形。
    市场竞争力
    该天线在汽车通信领域具备显著的竞争优势。其高增益、高隔离度和宽频率范围的特点使其能够满足高端车辆的通信要求,为用户提供卓越的连接体验。

    应用案例和使用建议


    应用案例
    该天线广泛应用于汽车通信系统中,如车载导航系统、远程信息处理系统和车载Wi-Fi热点。通过内置的多频段支持,它可以为司机和乘客提供可靠的通信服务。
    使用建议
    1. 安装位置:建议将天线安装在车辆顶部的中心位置,以保证信号的全面覆盖。
    2. 接地:确保良好的接地,特别是在安装于金属表面时,这有助于提升天线的性能。
    3. 避障:避免在信号路径中存在障碍物,以免影响信号传输。

    兼容性和支持


    该天线采用SMA Male和RSMA Male两种连接器,分别用于3G/4G LTE和WiFi端口,具有较好的兼容性。TE Connectivity为该产品提供了完善的技术支持和保修服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    常见问题及解决方案
    1. VSWR过高:检查天线与馈线的连接是否松动,重新紧固接头。
    2. 信号弱:确保天线周围没有金属物体遮挡,并保持良好接地。
    3. 无法正常工作:检查天线是否安装到位,确保其连接牢固且未受损。

    总结和推荐


    总体而言,Laird VLQ69273X22N车载4端口MIMO天线是一款性能卓越、应用广泛的通信设备。其高增益、高隔离度和宽频率范围的优势使其成为高端车辆的理想选择。此外,TE Connectivity提供的可靠技术支持和保修服务也为用户提供了极大的保障。因此,我们强烈推荐使用此款天线,特别是对于那些需要高可靠性和高性能通信系统的用户来说,它是一个理想的选择。

VLQ69273W22N-518A参数

参数
接收机数量 -
最小工作供电电压 -
最大数据速率 -
典型输出功率 -
接口类型 -
传输电流 -
最大工作频率 960MHz,2.7GHz
最小工作频率 698MHz,1.71GHz
典型灵敏度 -
调制方式 -
发送机数量 -
支持协议 -
射频系列/标准 Cellular,WiFi
接收电流 -
最大工作供电电压 -
典型供电电流 -
模块/芯片分类 -
长*宽*高 75mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

VLQ69273W22N-518A厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

VLQ69273W22N-518A数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY VLQ69273W22N-518A VLQ69273W22N-518A数据手册

VLQ69273W22N-518A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 182.6968 ¥ 1528.9438
10+ $ 174.746 ¥ 1462.4056
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1528.94
