2344657-7

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: 802.15.4,Bluetooth,WiFi 2.4GHz,5.15GHz 2.5GHz,5.875GHz PCB安装,黏合安装 190μm(高度)
供应商型号: 17-2344657-7-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 2344657-7

2344657-7概述


    产品简介

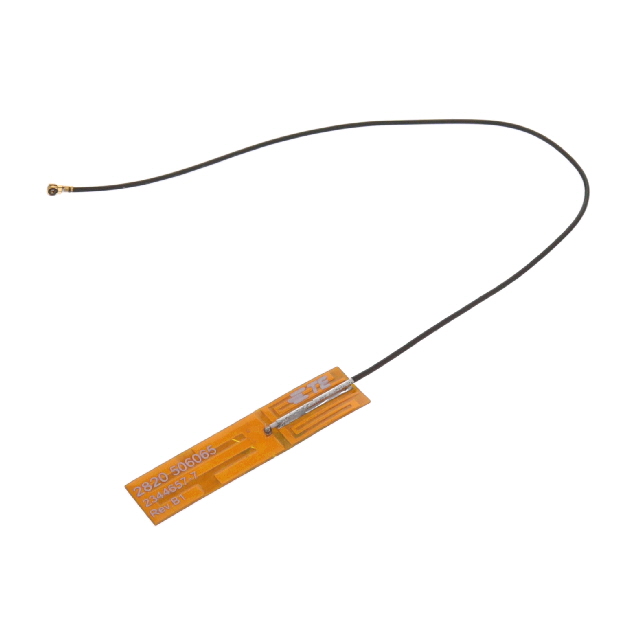

    本文介绍的是型号为2344657-1至2344657-9的一系列嵌入式天线,主要应用于支持Wi-Fi 6和Wi-Fi 6E(新6GHz频段)的设备,同时兼容蓝牙和ZigBee标准。这些天线设计用于简化安装过程,并提供无方向性的覆盖范围。此外,这些天线不需要匹配组件,提供了多种电缆长度和连接器选项以适应不同应用需求。

    技术参数


    - 频率范围:2400-2500 MHz(2.4 GHz),5150-5875 MHz(5 GHz),5925-7125 MHz(6 GHz)
    - 电压驻波比(VSWR):最高为2.7:1(2.4 GHz),2.1:1(5 GHz和6 GHz)
    - 平均效率:61%(2.4 GHz),72%(5 GHz),66%(6 GHz)
    - 峰值增益:1.1 dBi(2.4 GHz),4.9 dBi(5 GHz),5.3 dBi(6 GHz)
    - 平均增益:-2.2 dB(2.4 GHz),-1.4 dB(5 GHz),-1.8 dB(6 GHz)
    - 功率处理能力:10瓦(连续波)
    - 馈电点阻抗:50欧姆(不平衡)
    - 极化方式:线性
    - 尺寸:35 mm x 8.0 mm x 0.2 mm
    - 重量:小于0.8克
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    这些天线的主要优势包括支持多种无线通信标准(如Wi-Fi 6、Wi-Fi 6E、蓝牙和ZigBee)、易于安装、无方向性覆盖范围以及不需要额外的匹配组件。通过提供不同的电缆长度和连接器选项,这些天线可以灵活地适应各种应用场景。此外,这些天线的平均效率和峰值增益表现良好,能够在广泛的频率范围内提供可靠的通信性能。

    应用案例和使用建议


    这些天线特别适用于需要高可靠性和灵活性的物联网(IoT)设备,例如智能家居设备、智能手表和可穿戴设备。具体的应用场景可能包括智能照明系统、安全监控摄像头和汽车信息系统。为了确保最佳性能,在安装时应避免靠近金属物体,因为这可能会影响天线的辐射模式。

    兼容性和支持


    这些天线与多种连接器类型兼容,包括MHF和MHF4型。具体连接器类型和电缆直径可以在手册中找到。TE Connectivity提供了全面的技术支持中心,用户可以通过电话或官方网站获取帮助,以确保顺利集成这些天线到其产品中。

    常见问题与解决方案


    - 问题:天线的信号强度不稳定
    - 解决方案:检查天线是否正确安装,并且周围没有金属物体干扰。如果安装正确且无干扰源,尝试调整天线的方向或位置。

    - 问题:设备无法正常连接到Wi-Fi网络
    - 解决方案:确认设备设置中选择了正确的Wi-Fi频段(2.4 GHz或5 GHz或6 GHz)。同时,检查设备与天线之间的连接是否牢固。

    总结和推荐


    总体而言,这些天线提供了卓越的性能和广泛的应用范围。由于其高度集成和多功能性,它们特别适合于对无线通信性能要求高的应用。对于希望提升产品竞争力的制造商而言,这是一个值得考虑的选择。因此,我们强烈推荐这些天线用于各种Wi-Fi 6和Wi-Fi 6E设备的设计和开发中。

2344657-7参数

参数
最小工作频率 2.4GHz,5.15GHz
接口类型 -
射频系列/标准 802.15.4,Bluetooth,WiFi
接收机数量 -
最大数据速率 -
最大工作频率 2.5GHz,5.875GHz
接收电流 -
典型供电电流 -
典型输出功率 -
模块/芯片分类 -
调制方式 -
最大工作供电电压 -
传输电流 -
发送机数量 -
支持协议 -
最小工作供电电压 -
典型灵敏度 -
长*宽*高 190μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 袋装

2344657-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2344657-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 无线收发芯片 TE CONNECTIVITY 2344657-7 2344657-7数据手册

2344657-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.082 ¥ 24.4577
10+ $ 1.8274 ¥ 15.4412
25+ $ 1.4905 ¥ 12.4739
200+ $ 1.0697 ¥ 8.952
400+ $ 0.9722 ¥ 8.1365
600+ $ 0.9228 ¥ 7.7224
1000+ $ 0.8673 ¥ 7.258
2600+ $ 0.7811 ¥ 6.5368
5000+ $ 0.7732 ¥ 6.4707
库存: 2401
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.45
