VFD69383B2NNN-518R

产品分类: 无线收发芯片
厂牌: TE CONNECTIVITY
产品描述: A wide range of multi-port antennas suited to various IoT and vehicle-mount applications. Common frequencies covered include UHF, Cellular, Wi-Fi and GNSS from a single antenna.
供应商型号: 239-VFD69383B2NN518R
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 无线收发芯片 VFD69383B2NNN-518R

VFD69383B2NNN-518R概述

    #

    产品简介

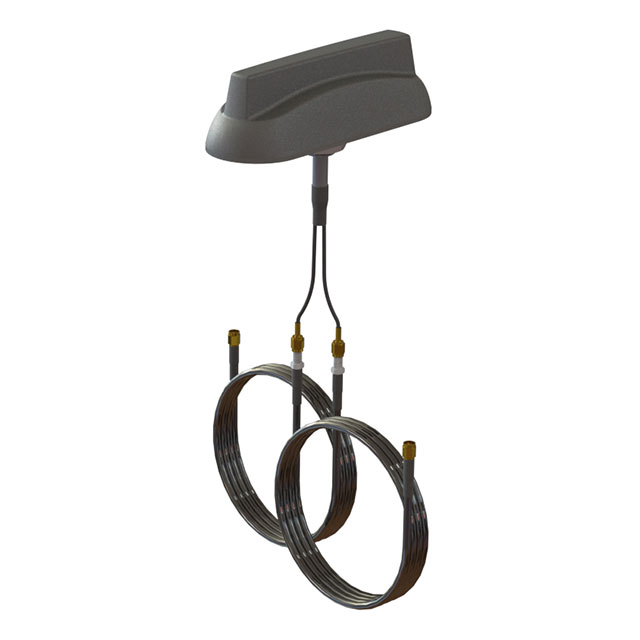

    Gar VFD69383x2NNN是一款专为车辆设计的双端口多输入多输出(MIMO)天线。它覆盖了广泛的频率范围,包括3G/4G/5G/ISM/CBRS频段。这款天线非常适合公共安全、交通运输和后市场车队管理等应用。通过减少安装过程中对车辆的损坏和成本,它为用户提供了一种有效的解决方案。

    技术参数


    主要规格
    - 型号:VFD69383x2NNN
    - 端口数量:2
    - 配置:2x - 3G/4G/5G/ISM/CBRS(LTE/CELL)
    - 工作频率范围(MHz):698-806, 824-894, 880-960, 1690-1880, 1850-1990, 1910-2180, 2300-2500, 2500-2700, 3300-3800
    性能参数
    - 平均峰值增益(dBi):- 地面平面 [无地面平面]
    - 698 MHz: 0.2 [1.0]
    - 880 MHz: 1.0 [2.0]
    - 1850 MHz: 1.5 [2.3]
    - 2110 MHz: 3.6 [1.6]
    - 1920 MHz: 3.5 [1.5]
    - 2400 MHz: 2.9 [1.3]
    - 2700 MHz: 3.2 [1.2]
    - 3400 MHz: 4.0 [1.6]
    - 3800 MHz: 5.1 [2.3]
    - 最大峰值增益(dBi):- 地面平面 [无地面平面]
    - 698 MHz: 1.8 [2.0]
    - 880 MHz: 1.8 [2.4]
    - 1850 MHz: 2.1 [3.0]
    - 2110 MHz: 4.9 [2.5]
    - 1920 MHz: 3.9 [2.3]
    - 2400 MHz: 3.9 [2.3]
    - 2700 MHz: 3.9 [2.1]
    - 3400 MHz: 4.7 [2.6]
    - 3800 MHz: 7.2 [3.7]
    - 电压驻波比(VSWR):
    - 平均,地面平面 [无地面平面]:1.7 [2.0]
    - 最大,地面平面 [无地面平面]:2.5 [2.5]
    - 隔离度(dB):
    - LTE1到LTE2 - 地面平面 [无地面平面]:-10 [-14]
    工作环境
    - 操作温度范围(°C):-40至+85°C (-40至+185°F)
    - 存储温度范围(°C):-40至+85°C (-40至+185°F)
    - 防护等级:IP67
    物理参数
    - 尺寸(mm):179 x 63 x 48 (7.04 x 2.48 x 1.69)
    - 重量(kg):0.65 kg (1.4 lbs)

    产品特点和优势


    独特功能
    - 单孔安装:减少安装过程中对车辆的损害和成本。
    - 低轮廓设计:吸引人的IP67防水外壳,适合户外车辆使用。
    - 多频带多端口MIMO操作:支持3G/4G/5G/ISM/CBRS频段。
    - 地面平面操作:适用于带有和不带地面平面的情况。
    市场竞争力
    - 适用于公共安全、交通运输和车队管理应用。
    - 5G就绪:为未来网络做好准备。
    - 高增益和良好隔离度:提供可靠的信号连接。

    应用案例和使用建议


    应用案例
    - 公共安全:满足紧急通讯需求。
    - 交通运输:确保行车期间的数据传输稳定。
    - 车队管理:提升资产管理效率。
    使用建议
    - 选择合适的电缆长度:根据实际安装需求选择适当的电缆长度。
    - 确保良好的接地:为了获得最佳性能,应尽量保证良好的接地条件。
    - 特殊车辆适配:对于某些特殊车型如福特探险者拦截者,可能需要额外的适配器以确保更好的安装效果。

    兼容性和支持


    兼容性
    - 通用性:可与各种LTE网关兼容,支持多种车型安装。
    支持和服务
    - 技术支持中心:提供全球化的技术支持服务。
    - 保修政策:自产品安装之日起,享受一年的有限保修期。

    常见问题与解决方案


    常见问题
    1. 安装过程中出现信号不佳:可能是电缆长度不合适或未正确接地。
    2. 产品出现故障:请联系技术支持进行故障诊断。
    解决方案
    - 调整电缆长度:更换合适长度的电缆以改善信号质量。
    - 检查接地情况:确保良好的接地条件,提高信号接收能力。
    - 技术支持:如有问题,及时联系TE技术服务中心进行故障排查。

    总结和推荐


    综合评估
    - 主要优点:双端口MIMO设计、多频段支持、IP67防护等级、单孔安装等特点使其在市场上具有明显的优势。
    - 适用场景:适用于各类车辆通信系统,尤其是需要高性能、可靠性的应用场景。
    推荐
    - 强烈推荐:鉴于其卓越的技术性能和广泛的应用场景,推荐给需要高性能天线的车辆通信系统用户。

VFD69383B2NNN-518R参数

参数
最大工作供电电压 -
最小工作频率 698MHz,824MHz,880MHz,1.69GHz,1.85GHz,1.91GHz,2.3GHz,2.5GHz,3.3GHz
最大工作频率 806MHz,894MHz,960MHz,1.88GHz,1.99GHz,2.18GHz,2.5GHz,2.7GHz,3.8GHz
调制方式 -
发送机数量 -
最小工作供电电压 -
最大数据速率 -
接收电流 -
典型供电电流 -
传输电流 -
接口类型 -
接收机数量 -
支持协议 -
射频系列/标准 Cellular,General ISM
典型灵敏度 -
典型输出功率 -
模块/芯片分类 -
长*宽*高 48mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

VFD69383B2NNN-518R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
