首页  >  产品百科  >  ZXMN2A03E6TA

ZXMN2A03E6TA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.1W(Ta) 12V 700mV@ 250µA (Min) 8.2nC@ 4.5 V 1个N沟道 20V 55mΩ@ 7.2A,4.5V 3.7A 837pF@10V SOT-23-6 贴片安装
供应商型号: 30C-ZXMN2A03E6TA SOT26
供应商: 云汉优选
标准整包数: 1

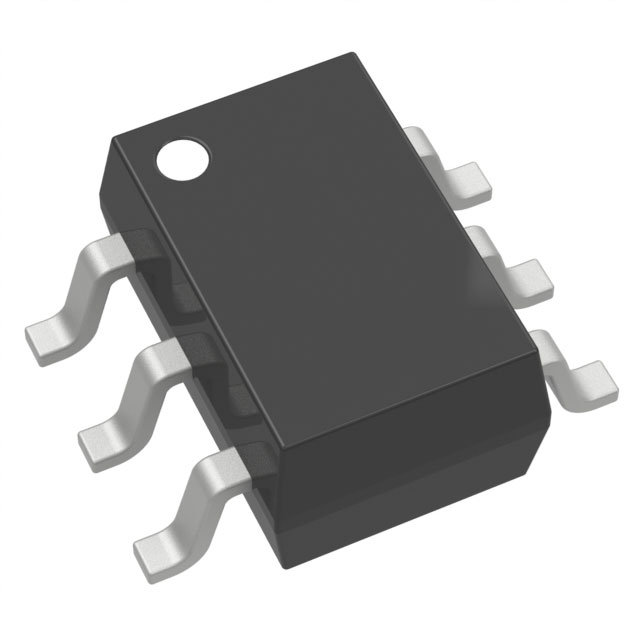

DIODES 场效应管(MOSFET) ZXMN2A03E6TA

ZXMN2A03E6TA概述

    ZXMN2A03E6 N-Channel Enhancement Mode MOSFET 技术手册



    产品简介



    ZXMN2A03E6 是一款先进的 N 沟道增强模式 MOSFET,专为高效率电源管理应用设计。其额定电压为 20V,适合多种直流-直流转换器和电源管理功能。这款 MOSFET 具备低输入电容、低导通电阻和快速开关速度的特点,使其成为市场上极具竞争力的产品。


    技术参数



    - 额定电压:VDSS = 20V
    - 最大栅源电压:VGSS = ±12V
    - 连续漏极电流(Tj = +25°C):ID = 4.6A
    - 最大体二极管正向电流:IS = 2.7A
    - 脉冲漏极电流:IDM = 16A
    - 热阻抗:RθJA = 113°C/W(稳态)
    - 最大导通电阻(RDS(ON)):
    - VGS = 4.5V 时:RDS(ON) = 55mΩ @ ID = 7.2A
    - VGS = 2.5V 时:RDS(ON) = 100mΩ @ ID = 4.6A
    - 动态特性:
    - 输入电容 Ciss = 837pF @ VDS = 10V, VGS = 0V
    - 输出电容 Coss = 168pF
    - 反向传输电容 Crss = 90pF
    - 总栅极电荷 Qg = 8.2nC
    - 开启延迟时间 tD(ON) = 4.7ns


    产品特点和优势



    - 低输入电容:减少了驱动损耗,提高了系统效率。
    - 低导通电阻:在各种应用中提供更低的功耗。
    - 快速开关速度:增强了电路的响应速度和可靠性。
    - 环保材料:采用无铅且完全符合欧盟RoHS标准的材料,确保环保。
    - 抗卤素和锑化合物:降低对环境的影响。


    应用案例和使用建议



    ZXMN2A03E6 广泛应用于直流-直流转换器、电源管理功能和背光控制等领域。例如,在背光控制应用中,其低导通电阻可以显著降低功耗。建议在设计时考虑散热措施,以避免高温导致的性能下降。


    兼容性和支持



    ZXMN2A03E6 使用标准 SOT26 封装,与大多数 PCB 设计兼容。制造商 Diodes Incorporated 提供了详细的包装信息和技术支持文档,帮助用户更好地理解和使用该产品。


    常见问题与解决方案



    1. 问题:温度过高如何处理?
    - 解决方案:确保电路板散热良好,避免长时间满载运行。
    2. 问题:导通电阻增加如何解决?
    - 解决方案:检查是否有短路或过载现象,必要时更换 MOSFET。
    3. 问题:驱动电路不稳定如何调整?
    - 解决方案:优化驱动电路的RC值,减少寄生电容的影响。


    总结和推荐



    综上所述,ZXMN2A03E6 具备出色的性能和多功能性,适用于高效率电源管理和背光控制应用。其独特的环保特性和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐使用此产品,特别是对于需要高效率和低功耗的设计项目。

ZXMN2A03E6TA参数

参数
栅极电荷 8.2nC@ 4.5 V
Vgs-栅源极电压 12V
通道数量 1
Vds-漏源极击穿电压 20V
最大功率耗散 1.1W(Ta)
FET类型 1个N沟道
Id-连续漏极电流 3.7A
配置 独立式quaddrain
Vgs(th)-栅源极阈值电压 700mV@ 250µA (Min)
Ciss-不同 Vds 时的输入最大电容 837pF@10V
Rds(On)-漏源导通电阻 55mΩ@ 7.2A,4.5V
3.1mm(Max)
1.8mm(Max)
1.45mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXMN2A03E6TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMN2A03E6TA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZXMN2A03E6TA ZXMN2A03E6TA数据手册

ZXMN2A03E6TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.574
100+ ¥ 2.046
750+ ¥ 1.837
1500+ ¥ 1.727
3000+ ¥ 1.65
库存: 5398
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.57
直接购买
加入购物车
