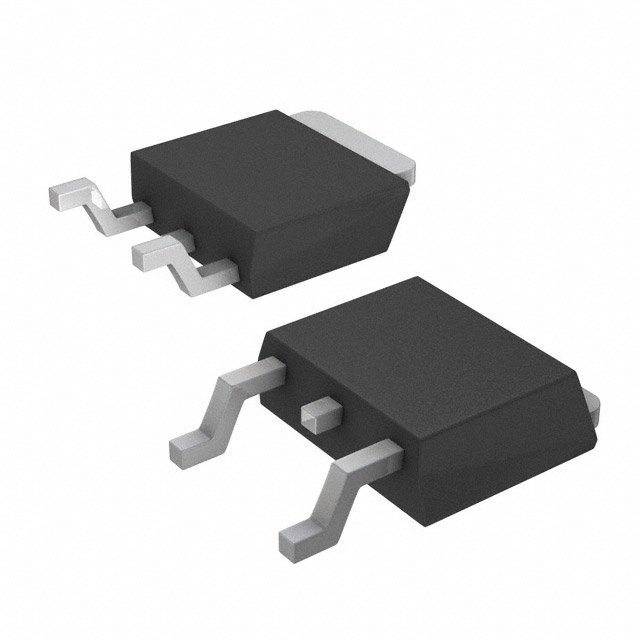

ZXMP10A16KTC

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.15W(Ta) 20V 4V@ 250µA 16.5nC@ 10 V 1个P沟道 100V 235mΩ@ 2.1A,10V 3A 717pF@50V TO-252-3 贴片安装
供应商型号: 14M-ZXMP10A16KTC
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) ZXMP10A16KTC

ZXMP10A16KTC概述

    ZXMP10A16K 技术手册解析

    产品简介


    ZXMP10A16K 是一款由 Zetex Semiconductors 生产的高性能P沟道增强模式MOSFET(金属氧化物半导体场效应晶体管)。它主要用于高效率的电源管理应用,例如直流-直流转换器、电源管理功能、断开开关及电机控制等领域。这款产品采用了独特的沟槽结构,以实现低导通电阻和快速开关的优势。

    技术参数


    - 额定电压:-100V (VDSS)
    - 最大连续漏极电流:4.6A (ID),-3.7A (70°C时),-3A (25°C时)
    - 最大脉冲漏极电流:15.4A (IDM)
    - 静态导通电阻:0.235Ω (VGS=-10V时),0.285Ω (VGS=-6V时)
    - 阈值电压:-2.0V 至 -4.0V (VGS(th))
    - 输入电容:717pF (Ciss)
    - 输出电容:55.3pF (Coss)
    - 反向传输电容:46.4pF (Crss)
    - 总门电荷:16.5nC (Qg)
    - 工作温度范围:-55°C 到 +150°C (Tj, Tstg)
    - 热阻:29.45°C/W (RθJA) (不同条件下有所不同)

    产品特点和优势


    ZXMP10A16K 的主要优势在于其低导通电阻和快速开关速度。这使得它非常适合于需要高效率和高性能的应用。它的低阈值和低门驱动也简化了驱动电路的设计,从而减少了系统的复杂性和成本。

    应用案例和使用建议


    ZXMP10A16K 适用于多种应用,如直流-直流转换器、电源管理和电机控制。为了确保最佳性能,在选择合适的门电阻时需要注意总门电荷和开关时间。例如,在直流-直流转换器设计中,应该确保门电阻选择能够平衡开关时间和功率损耗。此外,合理的散热措施也非常重要,以避免因热应力导致的损坏。

    兼容性和支持


    ZXMP10A16K 采用标准DPAK封装,与其他DPAK封装的器件兼容。Zetex公司为该产品提供详尽的技术支持和售后服务,帮助用户解决可能出现的各种问题。可以通过访问公司的官方网站获取更多信息和支持资源。

    常见问题与解决方案


    - 问题一:ZXMP10A16K 的最大漏极电流是否足够?
    - 解答:ZXMP10A16K 的最大连续漏极电流为4.6A,足以满足大多数应用场景的需求。若应用中需要更大的电流,可考虑并联多个MOSFET。

    - 问题二:如何优化ZXMP10A16K 的开关时间?
    - 解答:通过合理选择门电阻和优化门电荷路径,可以显著改善ZXMP10A16K 的开关时间。同时,使用适当的门驱动器也有助于提高性能。

    总结和推荐


    ZXMP10A16K 是一款出色的P沟道增强模式MOSFET,具有低导通电阻和快速开关的特点。它在高效率电源管理领域的应用非常广泛,如直流-直流转换器和电机控制。对于追求高性能和高可靠性的应用,强烈推荐使用ZXMP10A16K。同时,公司提供的技术支持和服务也为其在市场上增添了更多竞争力。

ZXMP10A16KTC参数

参数
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
栅极电荷 16.5nC@ 10 V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Rds(On)-漏源导通电阻 235mΩ@ 2.1A,10V
Ciss-不同 Vds 时的输入最大电容 717pF@50V
通道数量 1
最大功率耗散 2.15W(Ta)
配置 独立式双drain
Id-连续漏极电流 3A
FET类型 1个P沟道
6.73mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 TO-252-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
