ZVN4306ASTOB

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 850mW 20V 1个N沟道 60V 450mΩ 1.1A TO-92-3 通孔安装
供应商型号: CSCS-ZVN4306ASTOB
供应商: 海外现货
标准整包数: 1
DIODES 场效应管(MOSFET) ZVN4306ASTOB

ZVN4306ASTOB概述


    产品简介


    ZVN4306A是一款60V N沟道增强型垂直双扩散MOS场效应晶体管(DMOS FET),适用于直流-直流转换器和汽车用电磁阀/继电器驱动器。
    这款电子元器件由Diodes Incorporated生产,具有高可靠性、绿色环保和符合RoHS标准的特点。其独特的设计使其成为多种应用场景的理想选择,特别适合那些对稳定性和耐用性要求较高的场合。

    技术参数


    - 最大漏源电压(VDSS):60V
    - 栅源电压(VGSS):±20V
    - 连续漏极电流(ID):1.1A
    - 最大漏极电阻(RDS(on)):
    - 0.33Ω @ VGS=10V, ID=3A
    - 0.45Ω @ VGS=5V, ID=1.5A
    - 最大功耗(PD):850mW
    - 热阻(RθJA):150°C/W
    - 工作温度范围(TJ, TSTG):-55°C 至 +150°C
    - 储存温度范围(TJ, TSTG):-55°C 至 +150°C

    产品特点和优势


    - 高击穿电压(BVDSS):大于60V,确保在高压环境下稳定运行。
    - 低导通电阻(RDS(on)):典型值为0.22Ω至0.33Ω,有效减少功率损耗。
    - 大连续漏极电流(ID):1.1A,适用于多种高电流需求的应用。
    - 绿色环保:符合RoHS标准且不含卤素和锑化合物,更加环保。
    - 高可靠性:通过AEC-Q101标准认证,满足高可靠性要求。

    应用案例和使用建议


    应用案例:
    - DC-DC转换器:适用于电源管理系统的高效率转换器。
    - 汽车电磁阀/继电器驱动器:用于控制汽车中的各种电磁装置,如座椅调节和车窗控制。
    使用建议:
    - 在设计电路时,确保电路能够承受ZVN4306A的最大漏源电压(60V)和连续漏极电流(1.1A)。
    - 考虑到其低导通电阻和高连续漏极电流,可以优化电路布局以提高效率,例如采用合适的PCB布线和散热设计。

    兼容性和支持


    兼容性:

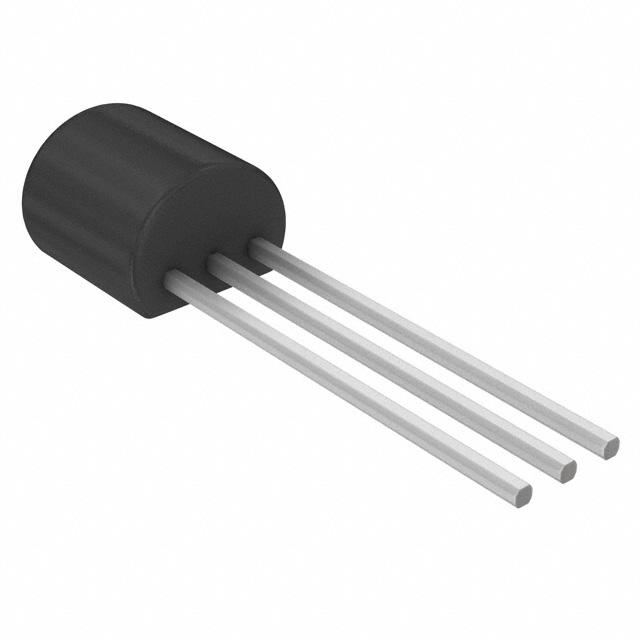

    - ZVN4306A采用E-Line封装(TO-92兼容),易于集成到现有的电路板设计中。
    - 可以与其他标准的N沟道MOSFET配合使用,兼容性强。
    支持:
    - Diodes Incorporated提供全面的技术文档和支持,包括详细的应用指南和样品服务。
    - 客户可以通过官方网站获取更多技术资源和技术支持信息。

    常见问题与解决方案


    1. 问:如何确保ZVN4306A在高温环境下稳定运行?
    - 答:可以通过增加散热片或使用带有散热功能的PCB来降低热阻,确保在高温环境下正常运行。

    2. 问:如果电路设计中需要更高的连续漏极电流,应该如何处理?
    - 答:可以考虑并联多个ZVN4306A器件,以分摊电流负载,从而提高整体的电流处理能力。
    3. 问:在安装过程中如何避免损坏?
    - 答:在焊接时应使用适当的焊接温度和时间,避免过高的温度导致器件损坏。同时,确保焊接环境干净,避免焊锡桥接等问题。

    总结和推荐


    综合评估:
    ZVN4306A凭借其高可靠性、低导通电阻和广泛的适用性,在众多N沟道MOSFET中脱颖而出。其绿色生产和高性价比使得它成为电源管理和汽车电子系统中的理想选择。
    推荐使用:
    对于需要高效率和稳定性的应用,强烈推荐使用ZVN4306A。无论是DC-DC转换器还是汽车电子系统,它都能提供可靠的支持。

ZVN4306ASTOB参数

参数
配置 独立式
Vds-漏源极击穿电压 60V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 -
FET类型 1个N沟道
最大功率耗散 850mW
通道数量 1
栅极电荷 -
Id-连续漏极电流 1.1A
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 450mΩ
通用封装 TO-92-3
安装方式 通孔安装
包装方式 卷带包装

ZVN4306ASTOB厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZVN4306ASTOB数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZVN4306ASTOB ZVN4306ASTOB数据手册

ZVN4306ASTOB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
501+ $ 0.516 ¥ 4.3602
1001+ $ 0.516 ¥ 4.3602
库存: 9705
起订量: 746 增量: 1
交货地:
最小起订量为:501
合计: ¥ 2184.46
