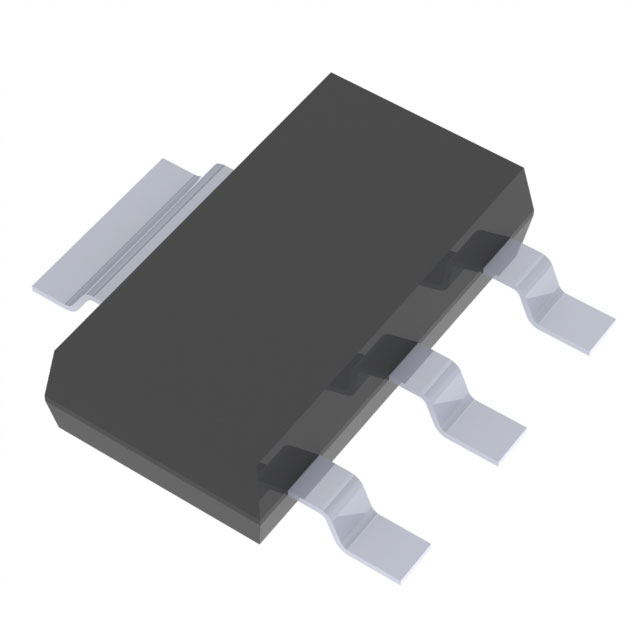

ZVN4424GQTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.5W(Ta) 40V 1.8V@1mA 1个N沟道 240V 5.5Ω@ 500mA,10V 500mA 200pF@25V SOT-223 贴片安装
供应商型号: ZVN4424GQTA
供应商: 国内现货
标准整包数: 1000
DIODES 场效应管(MOSFET) ZVN4424GQTA

ZVN4424GQTA概述

    ZVN4424G:一款高效能功率管理用N沟道增强型垂直DMOS场效应晶体管

    1. 产品简介


    ZVN4424G 是由Diodes Incorporated设计的一款SOT223封装的N沟道增强型垂直DMOS场效应晶体管(MOSFET),其设计目的旨在最小化导通电阻(RDS(ON))的同时保持优异的开关性能,特别适用于高效率的电源管理系统。该产品广泛应用于各种电子产品中,如地球回忆开关、电子摘机开关、便携式电池供电设备、电信设备以及高压直流-直流转换器等。

    2. 技术参数


    - 基本规格
    - 最大耐压(BVDSS):240V
    - 连续漏极电流(ID):500mA
    - 脉冲漏极电流(IDM):1.5A
    - 最大结温(TJ, TSTG):-55°C 至 +150°C
    - 封装形式:SOT223
    - 电气特性
    - 导通电阻(RDS(ON)):4.3Ω(@VGS=2.5V, ID=500mA)
    - 阈值电压(VGS(TH)):0.8V 至 1.8V(@ID=1mA, VDS=VGS)
    - 开启延时时间(tD(ON)):2.5ns 至 5ns(@VDD=50V, VGEN=10V, ID=0.25A)
    - 输出电容(Coss):15pF 至 25pF

    3. 产品特点和优势


    - 低RDS(ON):4.3Ω的导通电阻使得在工作过程中能显著减少功率损耗。
    - 快开关速度:较低的阈值电压和快速的开关速度使得在高频开关电路中表现优异。
    - 环保材料:采用无卤素和无锑材料,符合欧盟RoHS指令,满足绿色电子要求。
    - 高可靠性:通过了AEC-Q101标准认证,适合汽车电子应用。

    4. 应用案例和使用建议


    - 典型应用:这款MOSFET非常适合用于便携式设备的电池管理电路中,例如手机充电器中的直流-直流转换器。
    - 使用建议:为了最大化利用其低RDS(ON)和高开关速度的优势,在使用时尽量避免过高温度运行,以确保长期稳定工作。

    5. 兼容性和支持


    - 兼容性:可与多数SOT223封装的器件相兼容,便于集成到现有系统中。
    - 支持和服务:Diodes Incorporated提供详尽的技术支持和售后服务,包括PPAP能力,符合汽车电子应用标准。

    6. 常见问题与解决方案


    - 问题:如何判断该MOSFET是否损坏?
    - 解决办法:测量其静态导通电阻(RDS(ON)),如果远高于标准值,则可能已损坏。

    - 问题:在高温环境下,该MOSFET能否正常工作?
    - 解决办法:确保其工作温度不超过最高结温限制,并采取适当散热措施。

    7. 总结和推荐


    ZVN4424G 是一款具有高可靠性的高效能MOSFET,其优秀的电气特性和环境友好属性使其在众多领域有着广泛的应用前景。如果你正在寻找一款能够在高效率、高温环境下稳定工作的MOSFET,这款产品无疑是一个理想的选择。强烈推荐在电源管理和电池管理相关项目中使用。

ZVN4424GQTA参数

参数
通道数量 1
FET类型 1个N沟道
Rds(On)-漏源导通电阻 5.5Ω@ 500mA,10V
Vgs(th)-栅源极阈值电压 1.8V@1mA
Vds-漏源极击穿电压 240V
Ciss-不同 Vds 时的输入最大电容 200pF@25V
配置 独立式
Vgs-栅源极电压 40V
Id-连续漏极电流 500mA
栅极电荷 -
最大功率耗散 2.5W(Ta)
通用封装 SOT-223
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
