ZXMHC3A01T8TA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: DiodesZetex N/P沟道增强型MOS管, Vds=30 V, 1.8 A,3.1 A, SM封装, 表面贴装, 8引脚
供应商型号: 30C-ZXMHC3A01T8TA SM-8
供应商: 云汉优选
标准整包数: 1

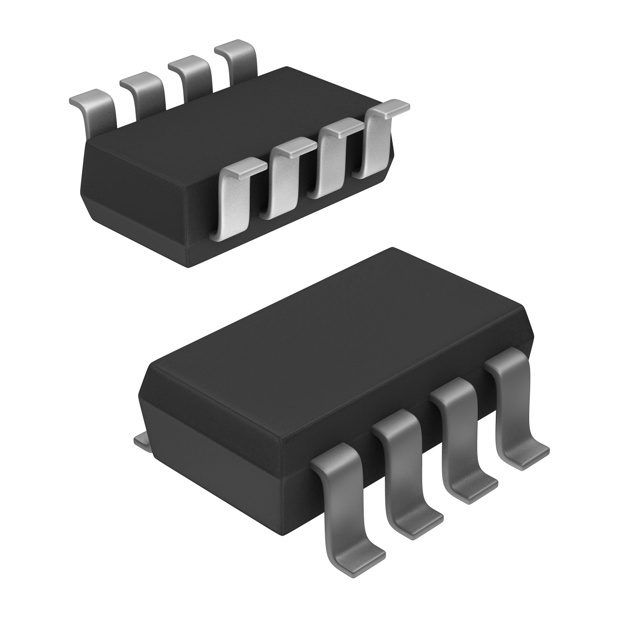

DIODES 场效应管(MOSFET) ZXMHC3A01T8TA

ZXMHC3A01T8TA概述


    产品简介




    ZXMH C3A01 ZXMHC3A01T8 是由 Zetex 生产的一款新型沟槽 MOSFET(金属氧化物半导体场效应晶体管)。这款器件结合了低导通电阻和高速开关的优势,特别适用于高效率、低电压功率管理应用中。该产品有两种型号:N-Channel 和 P-Channel,分别适用于不同类型的电路设计。


    技术参数




    N-Channel

    - V(BR)DSS: 30V(漏源击穿电压)
    - RDS(on): 0.12Ω(导通电阻)
    - ID: 3.1A(连续漏极电流)
    - IMD: 14.5A(脉冲漏极电流)
    - PS: 1.3W(最大功率耗散)
    - TG: -55 to +150°C(工作温度范围)

    P-Channel

    - V(BR)DSS: -30V(漏源击穿电压)
    - RDS(on): 0.21Ω(导通电阻)
    - ID: -2.3A(连续漏极电流)
    - IMD: -10.8A(脉冲漏极电流)
    - PS: 1.7W(最大功率耗散)
    - TG: -55 to +150°C(工作温度范围)


    产品特点和优势




    1. 低导通电阻:ZXMH C3A01 在各种操作条件下都能保持较低的导通电阻,使得它在需要高效能量转换的应用中表现出色。
    2. 高速开关速度:该器件具备快速的开关速度,从而减少开关损耗,提高整体系统效率。
    3. 低阈值电压:低阈值电压使得栅极驱动要求更低,简化了驱动电路的设计。
    4. 单个SM-8表面贴装封装:便于安装和布线,提高了产品的可靠性和可制造性。


    应用案例和使用建议




    单相直流风扇电机驱动

    ZXMH C3A01 通常用于单相直流风扇电机驱动中,以实现精确控制和高效能操作。为了更好地利用这些优势,在设计电路时应注意以下几点:
    1. 确保栅极驱动电压适配器件的阈值电压,避免过压或欠压。
    2. 选用合适的外部滤波电容来稳定电源电压,特别是在驱动电机时。
    3. 合理布置 PCB 走线,以减少寄生电感和电容的影响。


    兼容性和支持




    ZXMH C3A01 采用标准的 SM-8 表面贴装封装,易于与其他常见的元器件和 PCB 布局兼容。此外,制造商提供了详尽的技术支持文档和产品手册,以便用户能够更好地理解和使用该产品。用户还可以通过联系当地的销售代表获取进一步的支持。


    常见问题与解决方案




    1. 问题:如何确定最佳的栅极驱动电压?
    - 解决方案:参考数据手册中的阈值电压范围,选择适当的驱动电压。通常,VGS 设置为 10V 可以确保良好的开关特性。

    2. 问题:如何优化功率损耗?
    - 解决方案:优化 PCB 布局,使用大容量滤波电容以减少电压波动,并选择合适的散热措施,如增加散热片或使用散热膏。


    总结和推荐




    ZXMH C3A01 是一款高性能的 N-Channel 和 P-Channel 沟槽 MOSFET,具有低导通电阻、高速开关速度和低阈值电压等特点。在单相直流风扇电机驱动及其他高效率功率管理应用中表现出色。综合其独特的技术和市场定位,推荐将其作为首选产品之一。然而,用户在选择和使用过程中需要注意正确的栅极驱动设置和散热措施,以充分发挥其性能。

ZXMHC3A01T8TA参数

参数
Vgs-栅源极电压 20V
栅极电荷 3.9nC@ 10V
配置 quad
Vds-漏源极击穿电压 30V
Id-连续漏极电流 2.7A,2A
最大功率耗散 1.7W
Vgs(th)-栅源极阈值电压 3V@ 250µA
Rds(On)-漏源导通电阻 120mΩ@ 2.5A,10V
Ciss-不同 Vds 时的输入最大电容 190pF@ 25V,204pF@ 15V
FET类型 2N+2P沟道
通道数量 4
长*宽*高 6.7mm*3.7mm*1.6mm
通用封装 SM-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZXMHC3A01T8TA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMHC3A01T8TA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZXMHC3A01T8TA ZXMHC3A01T8TA数据手册

ZXMHC3A01T8TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
