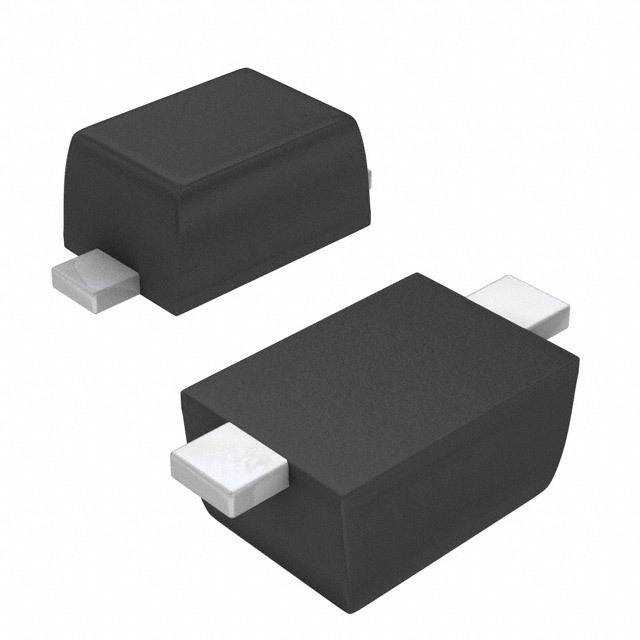

ZV931V2TA

产品分类: 变容二极管
厂牌: DIODES
产品描述: 12V 300 0.000004uF SOD 贴片安装
供应商型号: 1034-ZV931V2TADKR-ND
供应商: Digi-Key
标准整包数: 1
DIODES 变容二极管 ZV931V2TA

ZV931V2TA概述


    产品简介


    硅变容二极管
    本文介绍的是Zetex公司生产的硅变容二极管系列产品,包括ZC930、ZMV930、ZV931系列。这些二极管广泛应用于频率控制和滤波领域,具有紧密控制的CV特性及高Q值。低反向电流确保了优秀的相位噪声性能,适合于单个或双共阴极封装,并提供多种微型表面贴装封装形式。这些特点使其成为VCXO、TCXO、无线通信、寻呼机及移动电台等领域的重要组件。

    技术参数


    - 电压范围:最大反向电压为12V。
    - 电流:最大正向电流为100mA。
    - 功率消耗:
    - SOT23 封装:25℃时总功耗为330mW。
    - SOD323封装:25℃时总功耗为330mW。
    - SOD523封装:25℃时总功耗为250mW。
    - 绝对最大额定值:
    - 反向击穿电压(IR=10uA):12V。
    - 在VR=8V下的反向电压泄漏电流:0.2到100nA。
    - 容量温度系数(VR=3V, f=1MHz):300到400ppCm/°C。
    - 电容量(TYP.):
    - 在不同VR条件下(1V、2.5V、4V),具体电容量范围如下:
    - ZC930:8.70~5.50pF。
    - ZC931:13.50~7.80pF。
    - ZC932:17.00~10.50pF。
    - ZC933:42.00~24.75pF。
    - ZC934:95.00~65.00pF。
    - 品质因数(Q):
    - 在VR=4V,f=50MHz下,最低Q值如下:
    - ZC930:200。
    - ZC931:300。
    - ZC932:200。
    - ZC933:150。
    - ZC934:80。

    产品特点和优势


    - 精度:紧密控制的CV特性确保了高精度的调谐性能。
    - 宽调谐范围:调谐范围可达一个八度(0至6V)。
    - 低反向漏电流:通常情况下仅为200pA,保证了优秀的相位噪声性能。
    - 高Q值:提供了良好的信号质量和稳定性。
    - 多封装选择:提供多种微型表面贴装封装形式,方便集成到不同的电路设计中。

    应用案例和使用建议


    - VCXO和TCXO:利用其高精度调谐特性和低相位噪声,这些变容二极管在电压控制振荡器中表现出色,确保稳定和准确的频率输出。
    - 无线通信:在无线通信系统中,这些二极管用于调节信号频率,提高传输效率和接收质量。
    - 寻呼机和移动电台:通过精确调谐,变容二极管确保这些设备的稳定运行。
    使用建议:在安装和使用过程中,建议严格遵守推荐的反向电压和电流限制,避免过载导致器件损坏。此外,保持良好的散热条件也有助于延长使用寿命。

    兼容性和支持


    这些硅变容二极管适用于各种标准封装,包括SOT23、SOD323和SOD523。厂商提供了全球化的技术支持和客户服务网络,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:如何选择合适的型号?
    - 解决方案:根据所需的应用场景,参考技术手册中的电气特性参数,特别是调谐范围和电容量,选择最适合的产品型号。
    - 问题:在高湿度环境下使用时需要注意什么?
    - 解决方案:确保产品安装在干燥环境中,并考虑使用防潮剂或密封处理来防止湿气进入。
    - 问题:如何正确焊接这些微型表面贴装器件?
    - 解决方案:建议使用专用的表面贴装焊接设备,并严格按照制造商提供的焊接工艺进行操作,以确保焊接质量。

    总结和推荐


    综上所述,Zetex公司的硅变容二极管系列产品凭借其高精度调谐能力、低相位噪声和宽调谐范围,在频率控制和滤波领域展现了卓越的性能。这些特点使得它们在VCXO、TCXO、无线通信、寻呼机及移动电台等众多应用场合中展现出强大的市场竞争力。因此,我们强烈推荐此系列产品作为高要求频率控制和滤波应用的理想选择。

ZV931V2TA参数

参数
Vr-反向电压 12V
二极管电容 0.000004uF
不同 Vr,F 时的 Q 值 300
电容比条件 -
配置 -
电容比 -
通用封装 SOD
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
