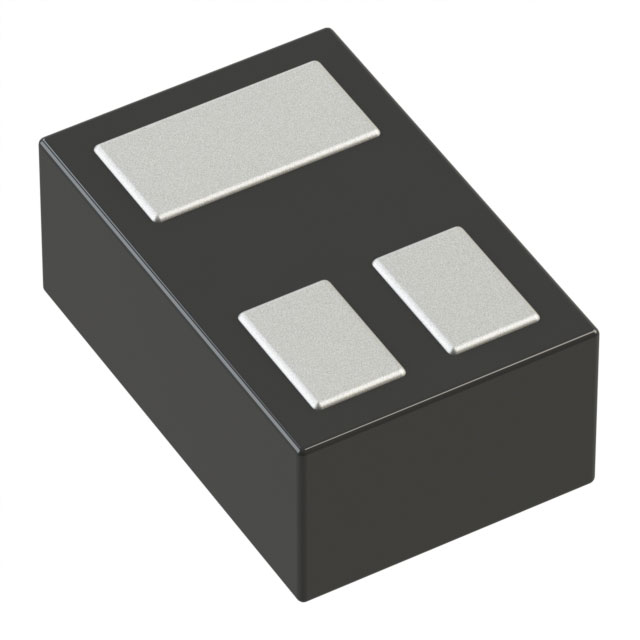

DMP31D0UFB4-7B

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 460mW(Ta) 8V 1.1V@ 250µA 0.9nC@ 4.5 V 1个P沟道 30V 1Ω@ 400mA,4.5V 540mA 76pF@15V DFN 贴片安装 350μm(高度)
供应商型号: 30C-DMP31D0UFB4-7B X2-DFN1006-3
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) DMP31D0UFB4-7B

DMP31D0UFB4-7B概述

    DMP31D0UFB4 30V P-Channel Enhancement Mode MOSFET

    1. 产品简介


    产品类型: DMP31D0UFB4是一款30V P通道增强型MOSFET,专为便携式电子产品中的负载开关应用设计。它具备高效率电源管理的特点,适用于需要小尺寸和高性能的场合。
    主要功能:
    - 最大漏源电压(BVDSS):-30V
    - 静态漏源电阻(RDS(ON)):低至0.45Ω(在VGS = -4.5V时)
    - 快速开关速度和低门限电压
    - 尺寸小:仅0.6mm²,比SOT23小十三倍
    - 低轮廓:0.4mm,适合低轮廓应用
    应用领域:
    - 便携式电子设备中的负载开关

    2. 技术参数


    - 最大额定值:
    - 漏源电压(VDSS):-30V
    - 门源电压(VGSS):±8V
    - 持续漏电流(ID):在TA = +25°C下为-0.76A
    - 脉冲漏电流(IDM):2A
    - 热阻(RθJA):271°C/W(在TA = +25°C时)
    - 电气特性:
    - 零栅极电压漏电流(IDSS):-1μA(在VDS = -30V, VGS = 0V时)
    - 开启特性:
    - 栅极阈值电压(VGS(TH)):-0.5V到-1.1V
    - 静态漏源导通电阻(RDS(ON)):0.45Ω(在VGS = -4.5V时),1Ω(在VGS = -1.8V时)
    - 动态特性:
    - 输入电容(Ciss):76pF到150pF(在VDS = -15V, VGS = 0V时)
    - 输出电容(Coss):9pF到20pF
    - 反向转移电容(Crss):6.43pF到15pF

    3. 产品特点和优势


    - 超小尺寸:仅0.6mm²,体积比传统SOT23小十三倍,适合空间受限的应用。
    - 低轮廓:0.4mm厚度,特别适合低轮廓需求的应用。
    - 快速开关速度:优秀的开关性能有助于提高系统效率。
    - 高可靠性:符合AEC-Q101标准,确保了高可靠性。
    - 环保材料:采用无卤素和锑化合物材料,符合欧盟RoHS标准,适合绿色产品需求。

    4. 应用案例和使用建议


    应用场景:
    - 便携式电子产品中的负载开关,如手机充电电路、电池管理电路等。
    - 在这些应用中,DMP31D0UFB4能够提供低损耗的电源转换和高效的开关控制。
    使用建议:
    - 确保良好的散热设计以保持低于最大工作温度限制。
    - 采用推荐的引脚布局来优化性能。
    - 注意不要超过最大门源电压和漏源电压的限制,避免损坏。

    5. 兼容性和支持


    - 该产品与多种便携式电子产品中的电路板兼容,特别是那些需要高效率、低功耗的设计。
    - 厂商提供了详细的用户手册和技术支持,确保客户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1:过热现象
    - 解决办法:增加散热措施,如加装散热片或改进PCB布局以优化热传递。

    - 问题2:高频噪声干扰
    - 解决办法:增加适当的滤波电容和栅极电阻,减少EMI干扰。

    7. 总结和推荐


    DMP31D0UFB4是一款专为高效率电源管理而设计的小型化P通道MOSFET,具备出色的开关特性和卓越的可靠性。其紧凑的封装和高效率使其成为便携式电子设备的理想选择。强烈推荐在负载开关和其他需要高效电源管理的场合使用此产品。

DMP31D0UFB4-7B参数

参数
通道数量 1
Vgs(th)-栅源极阈值电压 1.1V@ 250µA
Ciss-不同 Vds 时的输入最大电容 76pF@15V
FET类型 1个P沟道
Id-连续漏极电流 540mA
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 8V
配置 独立式
栅极电荷 0.9nC@ 4.5 V
最大功率耗散 460mW(Ta)
Rds(On)-漏源导通电阻 1Ω@ 400mA,4.5V
长*宽*高 350μm(高度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
