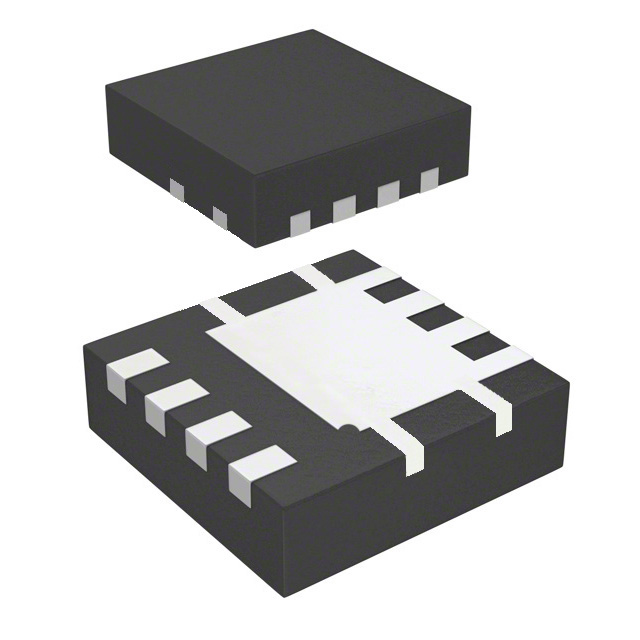

DMN4008LFG-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1W(Ta) 20V 3V@ 250µA 74nC@ 10 V 1个N沟道 40V 7.5mΩ@ 10A,10V 14.4A 3.537nF@20V PDI-33338 贴片安装
供应商型号: AV-S-DIIDMN4008LFG7
供应商: Avnet
标准整包数: 2000
DIODES 场效应管(MOSFET) DMN4008LFG-7

DMN4008LFG-7概述

    DMN4008LFG 40V N-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    DMN4008LFG 是一款由 Diodes Incorporated 生产的先进功率管理 MOSFET。它采用热效率高的封装设计,适合高效率的电源管理和背光应用。该产品广泛应用于直流-直流转换器、电源管理和背光控制等领域。

    技术参数


    - 额定电压 (V(BR)DSS):40V
    - 最大导通电阻 (RDS(ON)):
    - VGS = 10V:7.5mΩ (14.4A)
    - VGS = 4.5V:10mΩ (12.5A)
    - 连续漏极电流 (ID max):
    - TA = +25°C:14.4A
    - TA = +70°C:11.6A
    - 脉冲漏极电流 (IMD):90A
    - 总功率耗散 (PD):
    - TA = +25°C:1.0W
    - TA = +70°C:2.3W
    - 热阻 (RθJA):
    - TA = +25°C:119°C/W
    - TA = +70°C:53°C/W
    - 工作温度范围 (TJ, TSTG):-55°C 至 +150°C
    - 零栅源电压漏极电流 (IDSS):1μA (VDS = 40V, VGS = 0V)
    - 输入电容 (Ciss):3537pF (VDS = 20V, VGS = 0V, f = 1MHz)
    - 输出电容 (Coss):257pF
    - 反向传输电容 (Crss):215pF

    产品特点和优势


    - 低导通电阻 (RDS(ON)):确保通态损耗最小化,提升整体能效。
    - 紧凑型热效率封装:占用更少的电路板面积,有助于提高产品密度。
    - 完全无铅且符合 RoHS 标准:适用于对环保要求较高的应用场合。
    - 符合 AEC-Q101 标准:确保高可靠性。
    - 小型封装:仅占用 SO-8 封装 33% 的电路板面积,便于实现更小的产品尺寸。

    应用案例和使用建议


    - 应用案例:可用于背光控制、电源管理功能、直流-直流转换器等。
    - 使用建议:由于其高可靠性和低功耗特性,建议在需要高效能、高可靠性的电源管理系统中使用。例如,在汽车电子系统中作为直流-直流转换器的关键组件,或者在消费电子产品中用于电源管理。

    兼容性和支持


    - 兼容性:该产品可与其他标准 MOSFET 设备无缝配合使用。
    - 支持:Diodes Incorporated 提供详细的文档和技术支持,包括包装细节、PCB 布局建议等。

    常见问题与解决方案


    - 问题1:如何确定最佳的工作电压?
    - 解答:根据具体应用需求选择合适的 VGS。通常情况下,VGS = 10V 可以提供最佳的 RDS(ON) 性能。
    - 问题2:产品在高温环境下工作是否稳定?
    - 解答:该产品经过严格测试,可以在 -55°C 至 +150°C 的温度范围内稳定工作。但在极端条件下使用时,建议增加散热措施以保证其正常运行。
    - 问题3:如何确保产品的长寿命?
    - 解答:遵循正确的 PCB 布局指南,并确保良好的散热条件,可以显著延长产品的使用寿命。

    总结和推荐


    DMN4008LFG MOSFET 凭借其出色的导通电阻、高可靠性以及环保特性,在多种应用中展现出显著的优势。无论是电源管理还是背光控制,该产品都是一个理想的选择。考虑到其优异的性能和高可靠性,我们强烈推荐在需要高性能和高可靠性的应用中使用这款产品。
