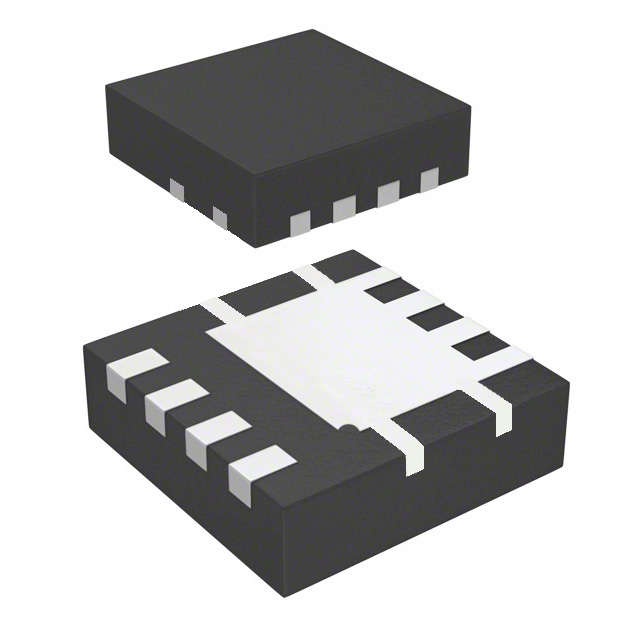

DMS3014SFG-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1W(Ta) 12V 2.2V@ 250µA 45.7nC@ 10 V 1个N沟道 30V 13mΩ@ 10.4A,10V 9.5A 4.31nF@15V PDI-33338 贴片安装 3.3mm*3.3mm*800μm
供应商型号: DMS3014SFG-7
供应商: 国内现货
标准整包数: 2000
DIODES 场效应管(MOSFET) DMS3014SFG-7

DMS3014SFG-7概述

    DMS3014SFG:一款高性能的N沟道增强型MOSFET

    产品简介


    DMS3014SFG是来自Diodes Incorporated的一款30V N沟道增强型MOSFET。它具有极低的导通电阻(RDS(ON)),专为高效率的电源管理应用设计。这款MOSFET适用于多种应用场景,包括背光照明、电源管理和DC-DC转换器等。此外,该产品已获得AEC-Q101标准认证,适合汽车应用。

    技术参数


    - 额定电压 (VDSS):30V
    - 最大连续漏电流 (ID max):
    - VGS=10V时,TA=+25°C:9.5A
    - VGS=4.5V时,TA=+25°C:9.0A
    - 栅源电压 (VGSS):±12V
    - 脉冲漏电流 (IDM):80A
    - 最大连续体二极管正向电流 (IS):3.0A
    - 雪崩电流 (IAR):30A
    - 重复雪崩能量 (EAR):45mJ
    - 热阻 (RθJA):
    - 稳态:131°C/W
    - 短期:<10秒时72°C/W
    - 最大连续功率耗散 (PD):
    - 稳态:1W
    - 短期:<10秒时2.1W
    - 热阻 (RθJC):7.1°C/W
    - 工作温度范围:-55°C至+150°C

    产品特点和优势


    1. 独特的DIOFET技术:通过单个芯片集成MOSFET和肖特基二极管,从而降低导通损耗、体二极管传导损耗和反向恢复损耗。
    2. 小封装:采用PowerDI3333-8封装,仅占用SO-8封装33%的板面空间,实现更高的密度。
    3. 100%UIS(雪崩)认证:确保产品的可靠性和耐用性。
    4. 完全符合RoHS要求:无铅、无卤素且环保材料。
    5. 兼容AEC-Q101标准:适合用于高可靠性应用,特别是汽车电子。

    应用案例和使用建议


    1. 背光照明:DMS3014SFG可用于LED背光系统,利用其低导通电阻减少功耗,提高能效。
    2. 电源管理:适用于各种开关电源电路,能够快速响应电流变化,降低热损失。
    3. DC-DC转换器:在高频环境下使用,可显著减少开关损耗和电磁干扰。
    使用建议:
    - 在设计电路时,建议根据实际需求选择合适的栅源电压和工作温度,以优化性能。
    - 确保正确连接栅极、漏极和源极引脚,避免过压或过流造成的损坏。
    - 使用散热良好的PCB布局,减少热应力对产品寿命的影响。

    兼容性和支持


    DMS3014SFG与Diodes Incorporated其他产品兼容,且提供了详细的安装指南和热阻数据,方便设计者进行产品选型和测试验证。厂商提供全面的技术支持,包括在线文档和客户支持服务。

    常见问题与解决方案


    1. Q:如何避免导通电阻过高导致的过热问题?
    - A:正确使用散热设计,确保散热片面积足够大,避免长时间过载运行。
    2. Q:如何选择合适的栅源电压?
    - A:根据应用场景确定所需的工作电流,参考电气特性表选择最合适的VGS。
    3. Q:如何判断产品的使用寿命?
    - A:依据厂商提供的工作温度范围和热阻数据,计算产品在不同负载下的温升情况,确保长期稳定运行。

    总结和推荐


    DMS3014SFG凭借其出色的性能和多功能性,在众多高效率电源管理应用中表现出色。它具备卓越的可靠性、紧凑的设计和环保特性,非常适合在背光照明、电源管理和DC-DC转换器等领域中使用。建议在需要高效率、高性能的应用场景中优先考虑这款产品。

DMS3014SFG-7参数

参数
Rds(On)-漏源导通电阻 13mΩ@ 10.4A,10V
FET类型 1个N沟道
最大功率耗散 1W(Ta)
Id-连续漏极电流 9.5A
配置 独立式
栅极电荷 45.7nC@ 10 V
Vgs-栅源极电压 12V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 4.31nF@15V
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 2.2V@ 250µA
长*宽*高 3.3mm*3.3mm*800μm
通用封装 PDI-33338
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DMS3014SFG-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMS3014SFG-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMS3014SFG-7 DMS3014SFG-7数据手册

DMS3014SFG-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.4634
5000+ ¥ 1.3794
8000+ ¥ 1.3554
12000+ ¥ 1.3434
库存: 20000
起订量: 2500 增量: 2000
交货地:
最小起订量为:2500
合计: ¥ 3658.5
