DMNH10H028SCT

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 2.8W(Ta) 20V 4V@ 250µA 31.9nC@ 10V 1个N沟道 100V 28mΩ@ 20A,10V 60A 1.942nF@50V TO-220-3 通孔安装
供应商型号: UA-DMNH10H028SCT
供应商: 海外现货
标准整包数: 1

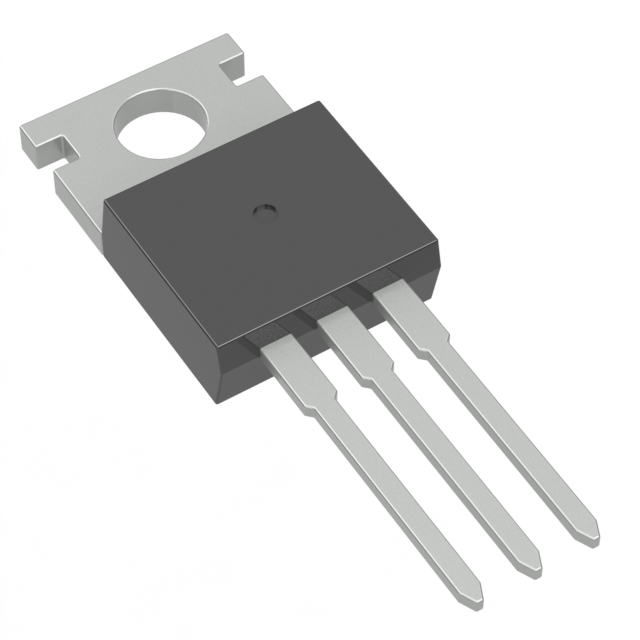

DIODES 场效应管(MOSFET) DMNH10H028SCT

DMNH10H028SCT概述

    DMNH10H028SCT 100V N-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    DMNH10H028SCT 是一款高性能的 N 沟道增强型 MOSFET(金属氧化物半导体场效应晶体管),专为高效率电源管理设计。它具有低导通电阻和快速开关特性,适用于电机控制、背光、DC-DC 转换器和电源管理功能等多种应用领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 (VDSS) | 100 | V |
    | 最大栅源电压 (VGSS) | ±20 | V |
    | 连续漏电流 (ID) | 60 (25°C) | A |
    | 脉冲漏电流 (IDM) | 90 | A |
    | 最大连续体二极管正向电流 (IS) | 2.8 | A |
    | 额定结温范围 (TJ, TSTG) | -55 to +175 | °C |
    | 输出电容 (Coss) | 166 | pF |
    | 逆向转移电容 (Crss) | 47 | pF |
    | 输入电容 (Ciss) | 1942 | pF |

    产品特点和优势


    1. 额定至+175°C:适应高环境温度的应用。
    2. 100% 无钳位感性开关:确保更可靠和稳健的最终应用。
    3. 低输入电容:减少开关损耗。
    4. 低输入/输出泄漏:提高系统稳定性。
    5. 铅免费:符合RoHS标准。
    6. 绿色设备:无卤素和锑。
    7. 符合AEC-Q101标准:高可靠性。

    应用案例和使用建议


    应用案例:
    - 电机控制:用于驱动电机的电路中,例如风扇或泵。
    - 背光:用于照明设备中,如LED灯条。
    - DC-DC转换器:用于各种电源转换场合。
    - 电源管理:用于电力供应系统的调节和管理。
    使用建议:
    - 在高温环境中使用时,建议采取散热措施以保证性能稳定。
    - 在高压应用中,注意不要超过最大额定电压,以免损坏设备。

    兼容性和支持


    - 封装:TO220AB。
    - 包装:每管50件。
    - 制造商支持:通过官网可以查询更多封装信息和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查电路布局,确保正确连接。 |
    | 开关速度慢 | 检查栅极电阻,确保适当的栅极驱动。 |
    | 散热不良 | 使用适当的散热器,并确保良好的散热设计。|

    总结和推荐


    DMNH10H028SCT 是一款适用于多种应用场合的高性能N沟道增强型MOSFET,具备低导通电阻和快速开关特性。它特别适合于高效率的电源管理系统。结合其高可靠性、绿色制造工艺以及广泛的应用兼容性,我们强烈推荐这款产品。如果您需要高性能且可靠的MOSFET器件,DMNH10H028SCT将是您的理想选择。

DMNH10H028SCT参数

参数
通道数量 -
FET类型 1个N沟道
配置 -
Id-连续漏极电流 60A
Rds(On)-漏源导通电阻 28mΩ@ 20A,10V
Vds-漏源极击穿电压 100V
栅极电荷 31.9nC@ 10V
最大功率耗散 2.8W(Ta)
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.942nF@50V
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

DMNH10H028SCT厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMNH10H028SCT数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMNH10H028SCT DMNH10H028SCT数据手册

DMNH10H028SCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7938 ¥ 6.6516
211+ $ 0.7925 ¥ 6.6412
642+ $ 0.7775 ¥ 6.5155
1671+ $ 0.7563 ¥ 6.3374
库存: 500
起订量: 158 增量: 50
交货地:
最小起订量为:1
合计: ¥ 6.65
