DMN4020LFDE-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 660mW(Ta) 20V 2.4V@ 250µA 19.1nC@ 10 V 1个N沟道 40V 20mΩ@ 8A,10V 8A 1.06nF@20V UDFN-20206 贴片安装 2mm*2mm*600μm
供应商型号: 30C-DMN4020LFDE-7 U-DFN2020-6
供应商: 国内现货
标准整包数: 1

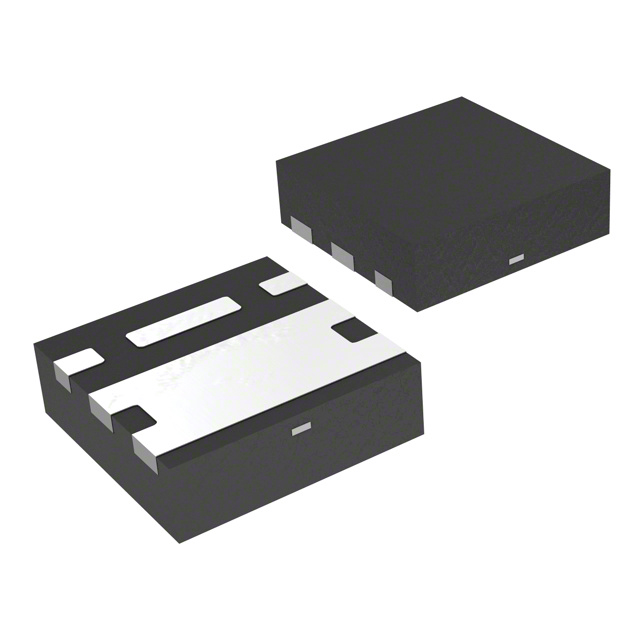

DIODES 场效应管(MOSFET) DMN4020LFDE-7

DMN4020LFDE-7概述

    DMN4020LFDE 40V N-Channel Enhancement Mode MOSFET

    产品简介


    DMN4020LFDE是一款由Diodes Incorporated制造的40V N沟道增强型MOSFET。这种新型MOSFET旨在最大限度地减小导通电阻(RDS(ON))的同时保持卓越的开关性能,适用于高效功率管理应用。它可用于通用接口开关及电源管理功能。本产品采用U-DFN2020-6封装,具有低轮廓、小面积PCB占位等优点。

    技术参数


    - 最大电压 (VDSS):40V
    - 栅源电压 (VGSS):±20V
    - 连续漏极电流 (VGS=10V):
    - 在TA = +25°C时为8.0A
    - 在TA = +70°C时为6.3A
    - 连续漏极电流 (VGS=4.5V):
    - 在TA = +25°C时为6.7A
    - 在TA = +70°C时为5.3A
    - 脉冲漏极电流 (10µs脉冲,占空比=1%):32A
    - 最大体二极管连续电流 (IS):2.5A
    - 总功耗 (PD):
    - 在TA = +25°C时为0.66W
    - 在TA = +70°C时为0.42W
    - 热阻 (RθJA):
    - 稳态:189°C/W
    - 暂态:<10s时132°C/W
    - 工作温度范围:-55°C至+150°C

    产品特点和优势


    - 低导通电阻 (RDS(ON)):在VGS=10V时,RDS(ON)为15mΩ(典型值),在VGS=4.5V时,RDS(ON)为20mΩ(典型值)。
    - 低门限电压:门限电压范围为1.4V到2.4V,便于驱动。
    - 高可靠性:符合AEC-Q101标准。
    - 环保设计:无铅,完全符合RoHS指令,不含卤素和锑。
    - 易于焊接:采用镍钯金表面处理,适用于焊接。

    应用案例和使用建议


    应用案例
    - 通用接口开关:用于需要低功率损耗和良好开关性能的应用。
    - 电源管理:适用于高效能的直流-直流转换器和电池管理系统。
    使用建议
    - 散热管理:由于该器件的热阻较高,建议采用合适的散热措施以确保长期稳定运行。
    - 布局优化:根据建议的焊盘布局进行设计,以实现最佳散热效果。

    兼容性和支持


    - 封装:U-DFN2020-6,提供多种规格,方便不同的应用需求。
    - 供应商支持:Diodes Incorporated提供了详细的技术文档和应用指南,有助于用户快速上手并解决常见的问题。

    常见问题与解决方案


    - 问题:如何提高散热效率?
    - 解决方案:采用大尺寸散热片或增加散热通道,确保良好的热流通路径。
    - 问题:如何降低功耗?
    - 解决方案:选择合适的散热方式,并合理设置负载,减少不必要的功耗。

    总结和推荐


    DMN4020LFDE MOSFET凭借其低导通电阻、高可靠性及环保设计,在高效能功率管理和通用接口开关应用中表现优异。其独特的设计和高性能使其成为同类产品中的佼佼者。我们强烈推荐该产品用于需要高效率和低损耗的电路设计中。

DMN4020LFDE-7参数

参数
最大功率耗散 660mW(Ta)
通道数量 1
配置 独立式
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 1.06nF@20V
Vds-漏源极击穿电压 40V
Rds(On)-漏源导通电阻 20mΩ@ 8A,10V
FET类型 1个N沟道
Id-连续漏极电流 8A
栅极电荷 19.1nC@ 10 V
Vgs(th)-栅源极阈值电压 2.4V@ 250µA
长*宽*高 2mm*2mm*600μm
通用封装 UDFN-20206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMN4020LFDE-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMN4020LFDE-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMN4020LFDE-7 DMN4020LFDE-7数据手册

DMN4020LFDE-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
