ZVP4525ZTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.2W(Ta) 40V 2V@1mA 3.45nC@ 10 V 1个P沟道 250V 14Ω@ 200mA,10V 205mA 73pF@25V SOT-89-3 贴片安装 4.6mm*2.6mm*1.6mm
供应商型号: 30C-ZVP4525ZTA SOT89
供应商: 国内现货
标准整包数: 1

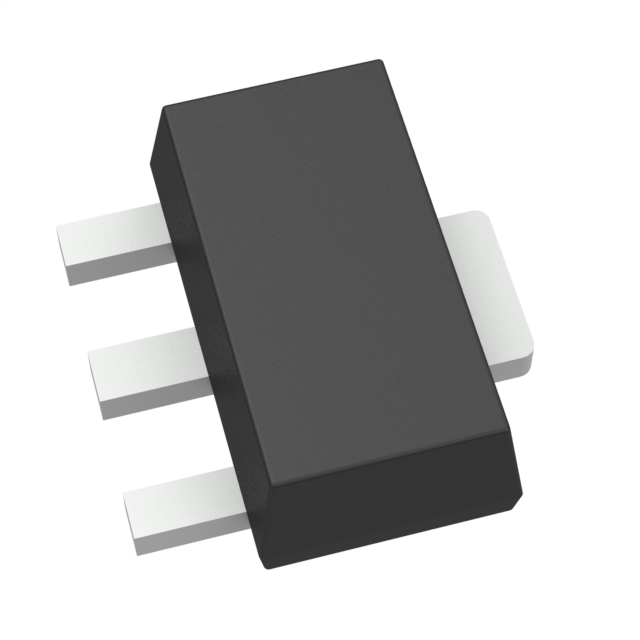

DIODES 场效应管(MOSFET) ZVP4525ZTA

ZVP4525ZTA概述


    产品简介


    ZVP4525Z P-Channel Enhancement Mode MOSFET
    ZVP4525Z 是一款高性能的P沟道增强型场效应晶体管(MOSFET),适用于多种高电压开关电路。其主要功能包括高效功率处理能力、低阻抗和热稳定性。该器件特别适合用于电信和一般高压应用中。

    技术参数


    - 电压参数:
    - 漏源击穿电压 (V(BR)DSS):-250V
    - 栅源电压 (VGS):±40V
    - 电流参数:
    - 连续漏极电流 (ID):-205mA (TA=25°C)
    - 脉冲漏极电流 (IDM):-1A
    - 电源耗散 (PD):1.2W (TA=25°C)
    - 温度参数:
    - 工作温度范围:-55°C 至 +150°C
    - 热阻:
    - 结到环境热阻 (RθJA):103°C/W (静止空气条件下)

    - 其他参数:
    - 零栅电压漏极电流 (IDSS):-500nA (VDS=-250V, VGS=0V)
    - 栅源阈值电压 (VGS(th)):-2.0V (ID=-1mA, VDS=VGS)
    - 静态漏源导通电阻 (RDS(on)):10Ω (VGS=-10V, ID=-200mA)

    产品特点和优势


    - 高电压:250V 的击穿电压确保了该器件在高电压环境中的可靠运行。
    - 低阻抗:静态漏源导通电阻 (RDS(on)) 低至 10Ω,提供了高效的功率处理能力。
    - 快速开关速度:较低的输入和输出电容保证了快速的开关响应。
    - 低门驱动:低门驱动要求降低了功耗和系统复杂度。
    - 低阈值电压:降低了控制所需的门电压,提高了系统的能效。

    应用案例和使用建议


    应用案例
    - 地球恢复和拨号开关:在通信系统中用作拨号和开关控制。
    - 高电压电源 MOSFET 驱动器:为高电压电源系统提供高效的驱动。
    - 固态继电器:替代传统的机械继电器,提高可靠性和耐用性。
    使用建议
    - 在高频开关电路中,注意器件的热管理,确保良好的散热设计。
    - 确保使用合适的门驱动电路以充分利用器件的快速开关特性。
    - 在极端温度环境中使用时,应注意其额定的工作温度范围,避免过温损坏。

    兼容性和支持


    - 兼容性:ZVP4525Z 可以与 SOT223 和 SOT23-6 封装兼容。
    - 支持:Zetex Semiconductors 提供全面的技术支持,包括详细的数据手册、测试电路和应用指南。此外,公司还提供了广泛的售后服务和技术支持网络。

    常见问题与解决方案


    - 问题:如何正确选择门驱动电阻以确保稳定的开关操作?
    - 解决方案:建议使用 50Ω 的门驱动电阻以确保稳定的开关操作,同时减少栅极振荡。

    - 问题:如何进行有效的热管理以避免过温?
    - 解决方案:采用散热片和散热硅脂来增强散热效果,确保器件在规定的温度范围内运行。

    总结和推荐


    综合评估:ZVP4525Z P-Channel Enhancement Mode MOSFET 以其卓越的性能、可靠性以及广泛的应用领域而著称。其低阻抗、高电压处理能力和快速开关速度使其成为高电压应用的理想选择。
    推荐使用:鉴于其出色的性能和广泛应用,强烈推荐在需要高效功率处理和高可靠性的应用中使用 ZVP4525Z。

ZVP4525ZTA参数

参数
通道数量 1
Vgs-栅源极电压 40V
Vds-漏源极击穿电压 250V
Rds(On)-漏源导通电阻 14Ω@ 200mA,10V
最大功率耗散 1.2W(Ta)
配置 独立式双drain
Id-连续漏极电流 205mA
Vgs(th)-栅源极阈值电压 2V@1mA
Ciss-不同 Vds 时的输入最大电容 73pF@25V
FET类型 1个P沟道
栅极电荷 3.45nC@ 10 V
长*宽*高 4.6mm*2.6mm*1.6mm
通用封装 SOT-89-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZVP4525ZTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZVP4525ZTA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZVP4525ZTA ZVP4525ZTA数据手册

ZVP4525ZTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
