DMTH6016LPS-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 3W(Ta),37.5W(Tc) 20V 2.5V@ 250µA 17nC@ 10 V 1个N沟道 60V 16mΩ@ 20A,10V 10.6A,37.1A 864pF@30V PDI-50608 贴片安装
供应商型号: DMTH6016LPS-13
供应商: 国内现货
标准整包数: 1

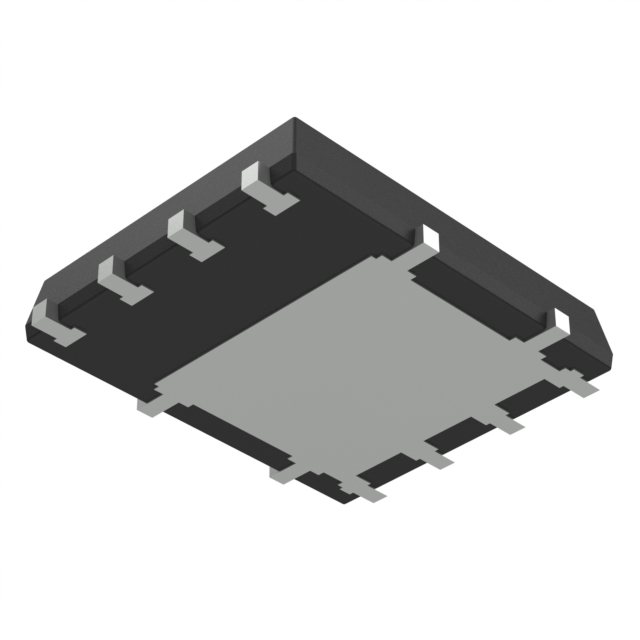

DIODES 场效应管(MOSFET) DMTH6016LPS-13

DMTH6016LPS-13概述


    产品简介


    DMTH6016LPS 是一款由 Diodes Incorporated 生产的先进N沟道增强型功率场效应晶体管(MOSFET),适用于高效率电源管理应用。它具有紧凑的PowerDI5060-8封装,额定电压为60V,工作温度范围宽达-55°C到+175°C。这款MOSFET的设计旨在最小化导通电阻(RDS(ON)),并保持出色的开关性能,非常适合电源管理、DC-DC转换器和电机控制等领域。

    技术参数


    | 特征 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
    ||
    | 漏源电压 | VDSS | 60 | — | — | V | — |
    | 栅源电压 | VGSS | ±20 | — | — | V | — |
    | 连续漏极电流 (注6) | ID | 37.1 | — | — | A | VGS = 10V, TC = +25°C |
    | 额定连续漏极电流 (注5) | ID | 10.6 | — | — | A | VGS = 10V, TA = +25°C |
    | 脉冲漏极电流 (注5) | IDM | — | — | 75 | A | 10μs脉冲,占空比 = 1% |
    | 最大连续体二极管正向电流 (注6) | IS | — | — | 31 | A | — |
    | 额定栅阈电压 | VGS(TH) | 1 | — | 2.5 | V | VDS = VGS, ID = 250μA |
    | 导通状态电阻 | RDS(ON) | — | — | 16 | mΩ | VGS = 10V, ID = 20A |
    | 栅电荷 (VGS = 4.5V) | Qg | — | — | 8.4 | nC | VDS = 30V, ID = 10A |

    产品特点和优势


    1. 高可靠性:符合AEC-Q101标准,确保在高可靠性和严苛环境下的性能稳定。
    2. 高性能:低导通电阻(RDS(ON))和高开关速度,使能效更高。
    3. 环保:无卤素、锑自由,“绿色”设备。
    4. 高耐温性:能够在高达175°C的高温环境下正常工作。
    5. 低热阻设计:有助于降低运行温度,提高整体系统的可靠性。
    6. 小巧封装:<1.1mm的封装厚度适合薄型应用。

    应用案例和使用建议


    应用案例:
    - 电源管理:用于高效电源管理系统,如电信设备和服务器电源。
    - DC-DC转换器:用于电池充电电路,确保系统稳定运行。
    - 电机控制:应用于各种工业自动化控制系统。
    使用建议:
    - 在进行电源管理和电机控制时,选择合适的驱动电压以保证MOSFET的高效运行。
    - 注意散热设计,特别是对于长时间工作的应用,避免过热导致损坏。

    兼容性和支持


    - 该产品通过RoHS认证,符合环保要求。
    - Diodes Incorporated 提供详细的安装指南和数据手册,帮助用户快速上手。
    - 供应商提供技术支持和售后服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    问题1:如何确定合适的驱动电压?
    解决方案:参考电气特性图表,确保驱动电压满足RDS(ON)的要求。
    问题2:如何进行有效的散热设计?
    解决方案:使用散热片或风扇,确保散热效果,避免因过热导致的损坏。
    问题3:产品在极端温度下能否正常工作?
    解决方案:查看技术参数表中的“最大工作温度”,确认产品能在指定范围内正常运行。

    总结和推荐


    综合评估:
    - 优点:高可靠性、高效率、宽工作温度范围、小型封装设计。
    - 推荐使用:由于其出色的性能和广泛的应用范围,DMTH6016LPS 是一款非常值得推荐的产品,特别适用于需要高效率和高可靠性的电源管理及电机控制系统。
    希望这篇详细介绍能够帮助您更好地了解 DMTH6016LPS 的特性和应用场景,并为您提供实用的指导。

DMTH6016LPS-13参数

参数
Id-连续漏极电流 10.6A,37.1A
配置 -
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
最大功率耗散 3W(Ta),37.5W(Tc)
通道数量 -
Vds-漏源极击穿电压 60V
Rds(On)-漏源导通电阻 16mΩ@ 20A,10V
Ciss-不同 Vds 时的输入最大电容 864pF@30V
Vgs-栅源极电压 20V
FET类型 1个N沟道
栅极电荷 17nC@ 10 V
通用封装 PDI-50608
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMTH6016LPS-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMTH6016LPS-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMTH6016LPS-13 DMTH6016LPS-13数据手册

DMTH6016LPS-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
