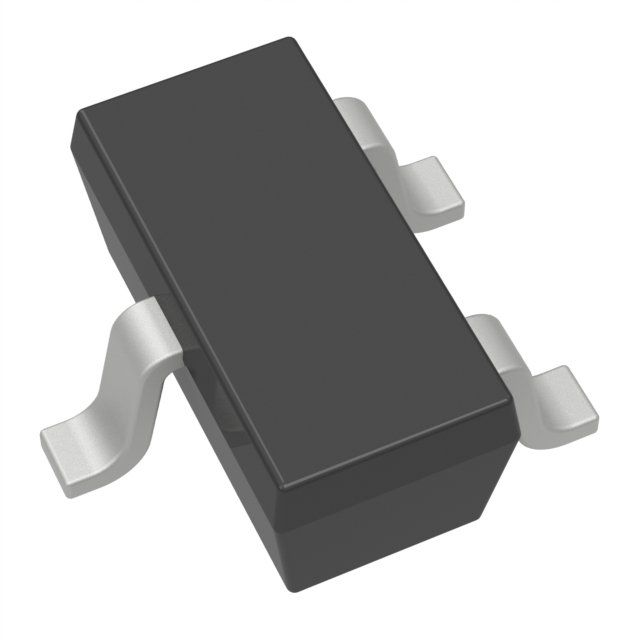

DMN31D6UT-13

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 320mW 12V 1.4V@ 250µA 0.35nC@ 4.5 V 1个N沟道 30V 1.5Ω@ 100mA,4.5V 350mA 13.6pF@15V SOT-523 贴片安装
供应商型号: 30C-DMN31D6UT-13 SOT523
供应商: 云汉优选
标准整包数: 1
DIODES 场效应管(MOSFET) DMN31D6UT-13

DMN31D6UT-13概述

    DMN31D6UT N-Channel Enhancement Mode Field Effect Transistor

    1. 产品简介


    DMN31D6UT 是一款由 Diodes Incorporated 生产的 N 沟道增强型场效应晶体管(N-Channel Enhancement Mode Field Effect Transistor)。该晶体管的主要功能是通过最小化导通电阻(RDS(ON))来实现高效电源管理。DMN31D6UT 广泛应用于电机控制和电源管理功能中。

    2. 技术参数


    - 最大额定值
    - 栅源电压(VGSS):±12V
    - 漏极电流(连续)(ID):350mA
    - 漏极电流(脉冲)(IDM):800mA
    - 总功率耗散(PD):210mW (t<5s),320mW (t≥5s)
    - 热阻抗(稳态):593°C/W (t<5s),398°C/W (t≥5s)
    - 工作温度范围(TJ, TSTG):-55°C 至 +150°C
    - 电气特性
    - 漏源击穿电压(BVDSS):30V
    - 零栅源电压漏极电流(IDSS):100nA
    - 门限电压(VGS(TH)):0.4V 至 1.4V
    - 导通电阻(RDS(ON)):1.1Ω 至 1.5Ω @ 4.5V
    - 二极管正向电压(VSD):0.6V 至 1.0V
    - 输入电容(Ciss):13.6pF
    - 输出电容(Coss):3.1pF
    - 反转转移电容(Crss):2.2pF

    3. 产品特点和优势


    - 低导通电阻(RDS(ON)):确保高效能电力管理。
    - 低门限电压:保证在较低电压下的稳定运行。
    - 低输入电容:减少驱动所需的能量,加快开关速度。
    - 快速开关速度:降低损耗,提高效率。
    - 低输入/输出泄漏:减少能耗。
    - ESD 保护门极:防止静电放电损坏。
    - 完全无铅且符合 RoHS 标准:环保友好。
    - 符合 AEC-Q101 标准:高可靠性。

    4. 应用案例和使用建议


    DMN31D6UT 在电机控制和电源管理中表现优异。例如,在电动机控制系统中,它可以帮助实现精确的速度控制和负载管理。为了优化其性能,建议在 PCB 设计时采用合理的焊盘布局,以减少热阻抗并提高散热效果。

    5. 兼容性和支持


    DMN31D6UT 尺寸为 SOT523,适用于标准的自动贴装生产线。厂商提供详细的技术文档和支持服务,包括机械数据、订购信息和标记说明。该产品还符合 AEC-Q101 标准,适合汽车电子应用。

    6. 常见问题与解决方案


    - 问题1:过高的热阻导致设备失效?
    - 解决方案:确保使用散热良好的 PCB 和合理的设计以减少热阻。
    - 问题2:无法正确开启或关闭晶体管?
    - 解决方案:检查电路设计和电压设置,确保达到合适的阈值电压。

    7. 总结和推荐


    总体来看,DMN31D6UT 以其高效的性能和可靠的应用表现,在电力管理和电机控制领域表现出色。它具有出色的热稳定性和低导通电阻,使其成为理想的选择。因此,我们推荐在相关项目中使用此产品。

DMN31D6UT-13参数

参数
Id-连续漏极电流 350mA
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 1.4V@ 250µA
配置 独立式
Ciss-不同 Vds 时的输入最大电容 13.6pF@15V
Rds(On)-漏源导通电阻 1.5Ω@ 100mA,4.5V
栅极电荷 0.35nC@ 4.5 V
通道数量 1
最大功率耗散 320mW
FET类型 1个N沟道
Vgs-栅源极电压 12V
通用封装 SOT-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMN31D6UT-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMN31D6UT-13数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMN31D6UT-13 DMN31D6UT-13数据手册

DMN31D6UT-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4037
500+ ¥ 0.2695
5000+ ¥ 0.2332
10000+ ¥ 0.209
库存: 9844
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.4
直接购买
加入购物车
