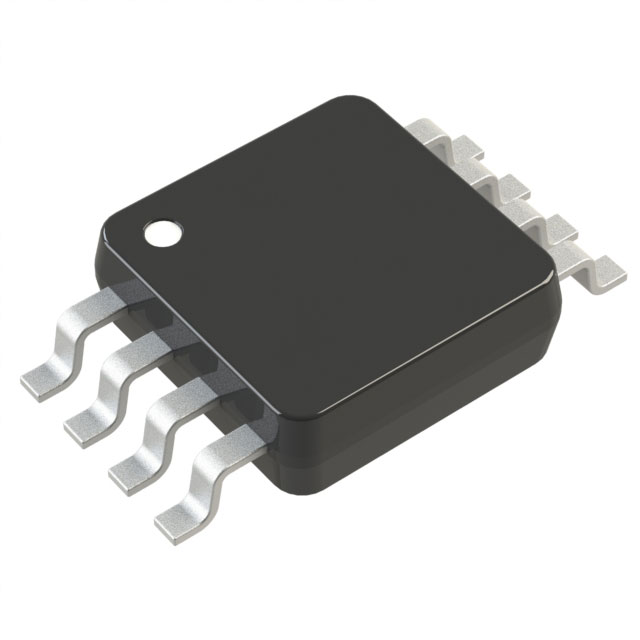

ZXMD63C02XTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 870mW 12V 700mV@ 250µA 6nC@ 4.5V 2N+2P沟道 20V 130mΩ@ 1.7A,4.5V 2.4A 350pF@15V MSOP-8 贴片安装 3.1mm*3.1mm*950μm
供应商型号: TEL-ZXMD63C02XTA
供应商: 海外现货
标准整包数: 1
DIODES 场效应管(MOSFET) ZXMD63C02XTA

ZXMD63C02XTA概述

    ZXMD63C02X 高密度 MOSFET 技术手册

    产品简介


    ZXMD63C02X 是一款新型高密度 MOSFET,适用于低电压、高效能的电源管理应用。该器件采用独特的结构设计,结合了低导通电阻和快速开关速度的优点,使其成为现代电子产品中的理想选择。该器件提供 N-Channel 和 P-Channel 两种型号,分别具有不同的电气特性。

    技术参数


    - 额定电压:V(BR)DSS(N-Channel)= 20V;V(BR)DSS(P-Channel)= -20V
    - 导通电阻:RDS(on)(N-Channel)= 0.13Ω;RDS(on)(P-Channel)= 0.27Ω
    - 连续漏极电流:ID(N-Channel)= 2.4A;ID(P-Channel)= -1.7A
    - 最大功率耗散:PD(N-Channel)= 0.87W;PD(P-Channel)= 1.04W
    - 工作温度范围:-55°C 到 +150°C

    产品特点和优势


    1. 低导通电阻:确保低功耗和高效能。
    2. 快速开关速度:适合高速开关应用。
    3. 低阈值电压:降低门极驱动要求。
    4. 紧凑封装:采用低轮廓 SOIC 封装,占用空间小。

    应用案例和使用建议


    ZXMD63C02X 广泛应用于以下场景:
    - 直流-直流转换器:用于电源管理和稳压。
    - 断开开关:用于控制电路的开闭状态。
    - 电机控制:提高电机的控制精度和效率。
    使用建议:
    - 在高温环境下使用时,需要考虑散热措施以保证器件正常工作。
    - 根据具体应用需求选择合适的 N-Channel 或 P-Channel 型号。

    兼容性和支持


    ZXMD63C02X 支持多种应用场合,且与大部分标准电路板兼容。制造商提供了详尽的技术文档和支持服务,包括软件工具和应用笔记,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何确保器件在高温下的稳定性?
    - A: 使用适当的散热措施,如增加散热片或强制通风。

    - Q: 如何确定合适的电源电压?
    - A: 参考数据手册中的绝对最大额定值和工作条件,确保在安全范围内操作。

    总结和推荐


    ZXMD63C02X 的主要优点在于其低导通电阻和快速开关速度,使其非常适合于各种高效率电源管理应用。该产品在设计时充分考虑了用户体验和应用需求,提供了广泛的电气特性和热阻抗特性。我们强烈推荐此产品给需要高效能、低电压电源管理解决方案的应用开发者。

ZXMD63C02XTA参数

参数
最大功率耗散 870mW
Vgs(th)-栅源极阈值电压 700mV@ 250µA
Rds(On)-漏源导通电阻 130mΩ@ 1.7A,4.5V
栅极电荷 6nC@ 4.5V
Vds-漏源极击穿电压 20V
Ciss-不同 Vds 时的输入最大电容 350pF@15V
FET类型 2N+2P沟道
Id-连续漏极电流 2.4A
配置
通道数量 2
Vgs-栅源极电压 12V
长*宽*高 3.1mm*3.1mm*950μm
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
