DMN62D1LFDQ-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 500mW 20V 1V@ 250µA 0.55nC@ 4.5 V 1个N沟道 60V 2Ω@ 100mA,4V 400mA 36pF@25V DFN 贴片安装
供应商型号: 30C-DMN62D1LFDQ-7 X1DFN12123
供应商: 国内现货
标准整包数: 1
DIODES 场效应管(MOSFET) DMN62D1LFDQ-7

DMN62D1LFDQ-7概述

    DMN62D1LFDQ N-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    DMN62D1LFDQ 是一款专为汽车应用设计的N沟道增强型MOSFET。它符合AEC-Q101标准,支持PPAP(生产件批准程序),适用于背光、电源管理功能和DC-DC转换器等多种应用场景。此款MOSFET具备低导通电阻、低输入电容、快速开关速度、低输入/输出漏电流以及ESD保护等特点,使其成为高可靠性应用的理想选择。

    技术参数


    - 额定电压(V): 60V
    - 导通电阻(Ω):
    - VGS = 4V时,RDS(ON) = 2Ω(ID = 400mA)
    - VGS = 2.5V时,RDS(ON) = 2.5Ω(ID = 350mA)
    - 连续漏极电流(ID): TA = +25°C时,400mA;TA = +70°C时,310mA
    - 脉冲漏极电流(IDM): 1A
    - 最大功率耗散(PD): 0.5W
    - 热阻抗(RϴJA): 237°C/W
    - 工作温度范围(TJ, TSTG): -55°C 到 +150°C

    产品特点和优势


    - 低导通电阻:确保高效的电力转换。
    - 低输入电容:提高开关频率,减少驱动损耗。
    - 快速开关速度:实现高效、高频的应用。
    - 低输入/输出漏电流:提高电路的稳定性和可靠性。
    - ESD保护:确保电路的安全。
    - 环保:无铅、完全符合RoHS标准,不含卤素和锑。
    - 高可靠性:通过AEC-Q101认证,适用于汽车及其他高可靠性应用。
    - 可量产:具备PPAP能力,适合大批量生产。

    应用案例和使用建议


    - 背光应用:用于LCD显示器的背光控制,需要低漏电流和稳定的导通电阻。
    - 电源管理:适合电源管理单元,能提供快速响应和低功耗。
    - DC-DC转换器:低导通电阻和快速开关特性使其成为理想选择。
    使用建议:
    - 在高温度环境下使用时,注意散热以防止过热损坏。
    - 确保适当的电路布局,减少寄生电感和电容,从而提高电路效率。

    兼容性和支持

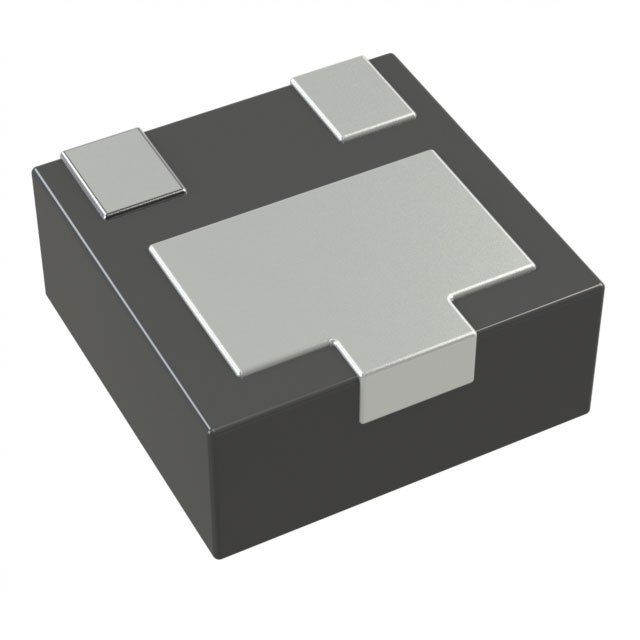

    - 封装:U-DFN1212-3(Type C),适合现代小型化设计。
    - 其他电子元器件兼容性:该MOSFET可以与其他主流半导体器件良好兼容,如MCU、PWM控制器等。
    - 技术支持:Diodes Incorporated 提供详尽的技术文档和客户支持服务,帮助客户解决问题并确保产品顺利集成。

    常见问题与解决方案


    1. 问题:长时间工作后MOSFET发热严重。
    - 解决方案:改善散热设计,增加散热片或使用风扇辅助散热。
    2. 问题:发现栅极泄漏电流较大。
    - 解决方案:检查PCB设计是否有短路或接触不良的情况,更换更高质量的连接线材。
    3. 问题:开关频率过高导致EMI干扰。
    - 解决方案:适当降低开关频率,增加LC滤波电路以抑制EMI干扰。

    总结和推荐


    DMN62D1LFDQ N-Channel Enhancement Mode MOSFET 非常适合于汽车和工业应用中需要高可靠性和低损耗的场合。其低导通电阻、快速开关速度和环保材料使其在市场上具有较高的竞争力。如果你正在寻找一个在严苛环境中表现卓越的MOSFET,DMN62D1LFDQ是你的不二之选。强烈推荐此产品给需要高性能MOSFET的工程师和技术团队。

DMN62D1LFDQ-7参数

参数
最大功率耗散 500mW
Id-连续漏极电流 400mA
Rds(On)-漏源导通电阻 2Ω@ 100mA,4V
栅极电荷 0.55nC@ 4.5 V
配置 独立式
FET类型 1个N沟道
Vds-漏源极击穿电压 60V
Vgs(th)-栅源极阈值电压 1V@ 250µA
通道数量 1
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 36pF@25V
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DMN62D1LFDQ-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

DMN62D1LFDQ-7数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES DMN62D1LFDQ-7 DMN62D1LFDQ-7数据手册

DMN62D1LFDQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
