ZXMD63C03XTA

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.25W 20V 1V@ 250µA (Min) 8nC@ 10V 2N+2P沟道 30V 135mΩ@ 1.7A,10V 290pF@25V MSOP-8 贴片安装 950μm(高度)
供应商型号: ZXMD63C03XDKR-ND
供应商: Digi-Key
标准整包数: 1

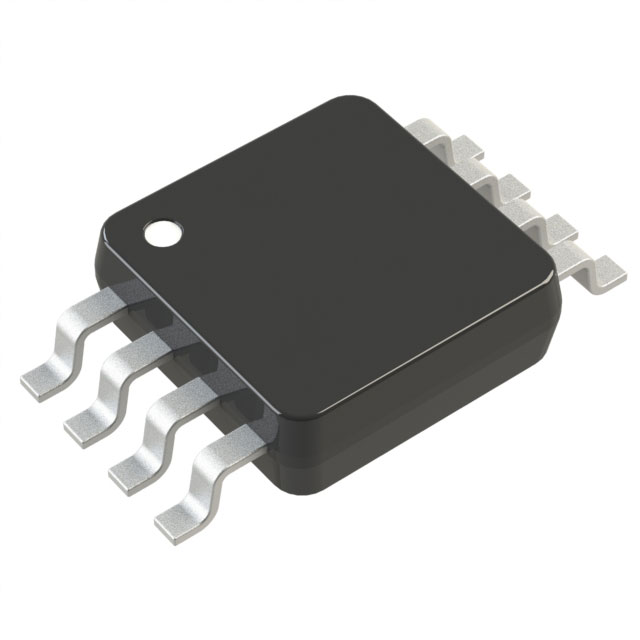

DIODES 场效应管(MOSFET) ZXMD63C03XTA

ZXMD63C03XTA概述

    ZXMD63C03X:高密度双N沟道与P沟道增强模式MOSFET

    产品简介


    ZXMD63C03X 是一款由 Diodes Incorporated 推出的新一代高密度双N沟道与P沟道增强模式金属氧化物半导体场效应晶体管(MOSFET)。此产品结合了低导通电阻和快速开关速度的特点,适用于高效能、低电压的电源管理应用。

    技术参数


    - 额定电压(V):N-Channel 为 30V,P-Channel 为 -30V。
    - 最大电流(A):N-Channel 为 2.3A,P-Channel 为 -2.0A。
    - 导通电阻(Ω):N-Channel 为 0.135Ω,P-Channel 为 0.185Ω。
    - 封装形式:MSOP8 封装,低轮廓 SOIC 封装。
    - 工作温度范围:+25°C 至指定值。


    产品特点和优势


    ZXMD63C03X 在众多方面具有显著的优势:
    - 低导通电阻:能够降低功率损耗,提高能效。
    - 快速开关速度:适合高速应用,减少开关损耗。
    - 低阈值电压:确保可靠的开关操作,减少能耗。
    - 低门极驱动:简化驱动电路设计,提高系统效率。
    - 低轮廓封装:有助于节省空间并提高可靠性。
    这些特点使得 ZXMD63C03X 成为高效率电源管理的理想选择。

    应用案例和使用建议


    ZXMD63C03X 可广泛应用于以下场景:
    - DC-DC 转换器:用于高效能量转换,降低热耗散。
    - 电源管理功能:在各类消费电子和工业设备中提供稳定的电源供应。
    - 断开开关:确保安全操作,防止短路和过载。
    - 电机控制:实现精准的电机驱动和反馈控制。
    为了充分发挥 ZXMD63C03X 的性能,在使用过程中应注意以下几点:
    - 严格遵守额定电压和电流限制,避免损坏。
    - 保持适当的散热措施,特别是在高负载条件下。
    - 确保电源电压稳定,以提高整体系统的稳定性。

    兼容性和支持


    ZXMD63C03X 与多种常见的电子元器件和设备兼容,能够方便地集成到现有系统中。此外,Diodes Incorporated 提供全面的技术支持和维护服务,包括详细的产品文档、应用指南和技术咨询。

    常见问题与解决方案


    - Q: 导通电阻是否会影响效率?
    A: 导通电阻较低时,功率损耗会减小,从而提高系统效率。务必注意符合应用要求的额定值。

    - Q: 开关速度慢会导致什么问题?
    A: 较慢的开关速度将增加开关损耗,导致热量增加和效率下降。采用快速开关可有效改善性能。

    总结和推荐


    ZXMD63C03X 在低导通电阻、快速开关速度和紧凑封装方面表现出色,非常适合高效率、低电压的应用环境。经过综合考虑,强烈推荐在需要高效率和稳定性能的电源管理系统中使用此产品。不过,请注意 ZXMD63C03X 不推荐用于新设计,且没有替代品。

ZXMD63C03XTA参数

参数
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 1V@ 250µA (Min)
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 290pF@25V
配置 -
FET类型 2N+2P沟道
Rds(On)-漏源导通电阻 135mΩ@ 1.7A,10V
通道数量 -
Id-连续漏极电流 -
栅极电荷 8nC@ 10V
最大功率耗散 1.25W
长*宽*高 950μm(高度)
通用封装 MSOP-8
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ZXMD63C03XTA厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXMD63C03XTA数据手册

厂牌 PDF简要描述 下载
DIODES 场效应管(MOSFET) DIODES ZXMD63C03XTA ZXMD63C03XTA数据手册

ZXMD63C03XTA封装设计

查看详情并下载
Symbol
Footprint
3D Model
