DMTH6016LFVW-7

产品分类: 场效应管(MOSFET)
厂牌: DIODES
产品描述: 1.2W(Ta) 20V 2.5V@ 250µA 15.1nC@ 10 V 1个N沟道 60V 16mΩ@ 20A,10V 939pF@30V PDI-33338SWP 贴片安装
供应商型号: DMTH6016LFVW-7
供应商: 国内现货
标准整包数: 2000
DIODES 场效应管(MOSFET) DMTH6016LFVW-7

DMTH6016LFVW-7概述

    DMTH6016LFVW:60V 175°C N-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    DMTH6016LFVW 是一款专为高效率功率管理设计的N沟道增强型金属氧化物半导体场效应晶体管(MOSFET)。其典型应用场景包括背光照明、电源管理功能及直流-直流转换器。这款MOSFET具有出色的开关性能和低导通电阻(RDS(ON)),使其在电力管理和控制电路中表现卓越。

    技术参数


    以下是DMTH6016LFVW的主要技术规格:
    | 特性 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS 60 | V |
    | 源漏连续电流 | ID | 41 | 29 A |
    | 源漏最大电流 | IDM 160 | A |
    | 零栅压漏极电流 | IDSS 1 | μA |
    | 栅源电压 | VGSS | ±20 V |
    | 栅阈电压 | VGS(TH) | 1 | 2.5 V |
    | 导通电阻 | RDS(ON) | 12.3 | 16 | 27 | mΩ |
    | 二极管正向电压 | VSD | 0.7 | 1.2 V |
    | 输入电容 | Ciss 939 pF |
    | 输出电容 | Coss 270 pF |
    | 反转传输电容 | Crss 23.4

    产品特点和优势


    1. 温度耐受能力: 额定温度范围为+175°C,适用于高温环境。
    2. 高可靠性: 通过AEC-Q101标准认证,确保高可靠性。

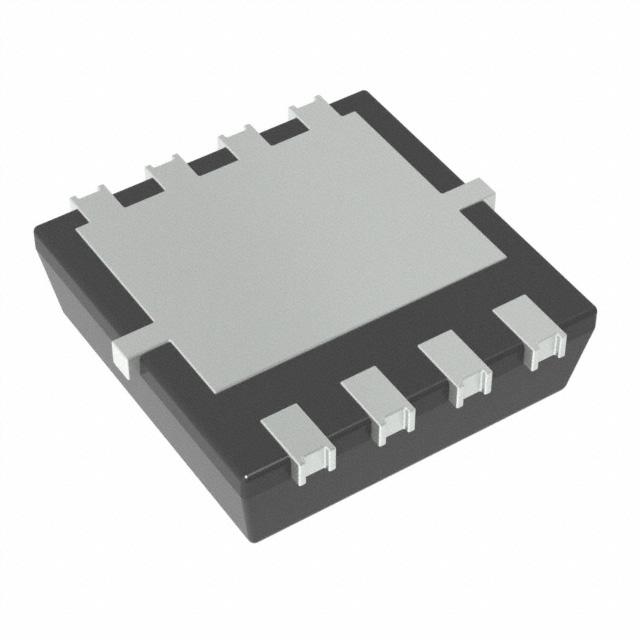

    3. 小体积: 采用高效能的PowerDI3333-8封装,有助于实现更高密度的产品。
    4. 环保特性: 完全无铅,符合RoHS、REACH法规,且不含卤素和锑化合物。
    5. 快速恢复: 支持100%无钳位电感开关,增强可靠性。

    应用案例和使用建议


    DMTH6016LFVW 广泛应用于各类需要高效率功率管理的应用场合,如:
    - 背光照明系统
    - 电源管理电路
    - 直流-直流转换器
    建议在使用时注意以下几点:
    1. 环境温度: 确保在规定的温度范围内操作,避免高温环境下长时间使用。
    2. 散热设计: 使用合适的散热设计,以提高产品的稳定性和寿命。
    3. 测试验证: 在实际应用前进行充分的测试,以验证产品的可靠性和性能。

    兼容性和支持


    - 兼容性: DMTH6016LFVW 与其他电子元件的兼容性良好,特别是在标准电路板设计上。
    - 技术支持: Diodes Incorporated 提供详尽的技术文档和支持服务,包括安装指南、电气特性和封装尺寸等。

    常见问题与解决方案


    1. 过热问题: 在高温环境中,适当增加散热措施可以显著改善产品性能。
    2. 电流限制: 如果遇到电流过载,建议使用外部保护电路来限制电流。
    3. 开关损耗: 优化驱动信号的频率和脉宽调制策略,减少开关损耗。

    总结和推荐


    综上所述,DMTH6016LFVW是一款高性能、高可靠性的MOSFET,适合各种高效率功率管理应用。其优良的温度耐受能力和环保特性使其在市场上具有很强的竞争力。如果你正在寻找一款能够在高温和复杂环境中可靠工作的MOSFET,DMTH6016LFVW是一个值得考虑的选择。

DMTH6016LFVW-7参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 16mΩ@ 20A,10V
Vds-漏源极击穿电压 60V
Id-连续漏极电流 -
通道数量 -
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
Ciss-不同 Vds 时的输入最大电容 939pF@30V
配置 -
最大功率耗散 1.2W(Ta)
栅极电荷 15.1nC@ 10 V
通用封装 PDI-33338SWP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
