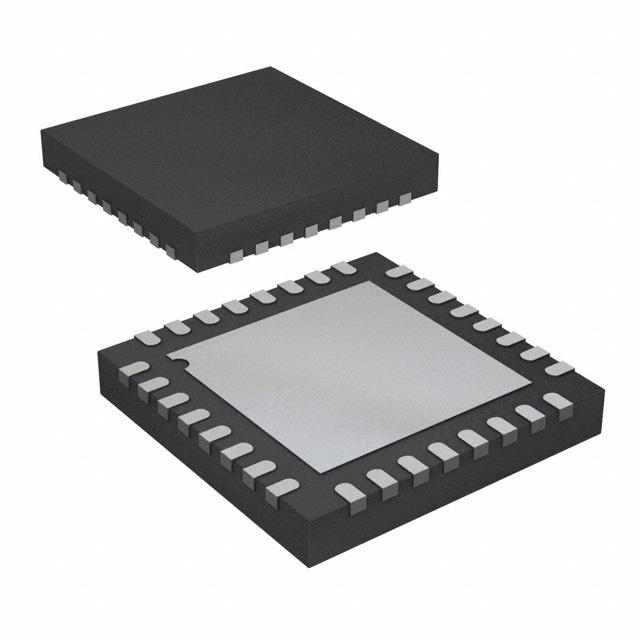

HMC8200LP5ME

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: -20dBm~+5dBm 540mA QAM 800MHz 3.3V 4GHz SPI 540mA LFCSP 贴片安装 5.1mm*5.1mm*950μm
供应商型号: CY-HMC8200LP5ME
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 无线收发芯片 HMC8200LP5ME

HMC8200LP5ME概述


    产品简介


    产品类型:HMC8200LP5ME是一款高度集成的中间频(IF)发射芯片。
    主要功能:该芯片能够将标准的300 MHz至400 MHz的IF输入信号转换为800 MHz至4000 MHz范围内的单端射频(RF)信号输出。
    应用领域:点对点通信、卫星通信、无线微波回传系统等。

    技术参数


    - 频率范围:IF输入范围为200 MHz至700 MHz,RF输出范围为800 MHz至4000 MHz。
    - 线性度:支持最高1024 QAM的复杂调制。
    - 增益控制:支持25 dB的TX功率控制。
    - 接口:SPI控制接口,集成在32引脚的5 mm × 5 mm LFCSP封装内。
    - 动态性能:多种频率范围下的转换增益、数字/模拟VGA动态范围、边带抑制、噪声系数、三阶截断点、压缩点等。
    - 供电要求:电压3.3 V,电流最大540 mA。
    - 绝对最大额定值:IF输入10 dBm,LO输入10 dBm,最大结温150°C,温度范围-40°C到+85°C。

    产品特点和优势


    - 高线性度:支持复杂的1024 QAM调制。
    - 集成化设计:紧凑的5 mm × 5 mm LFCSP封装,减少了设计复杂度,提高了尺寸和成本效益。
    - 多功能接口:SPI控制接口提供了灵活的操作方式。
    - 强大的检测功能:集成多个功率检测器,用于监测IF输入、进入混频器的功率和输出功率。

    应用案例和使用建议


    - 点对点通信:在点对点通信系统中,HMC8200LP5ME可以有效地实现高线性度和低噪声特性的射频信号处理,确保数据传输的稳定性和可靠性。
    - 卫星通信:适用于卫星通信中的宽带RF信号传输,提供高效且稳定的信号放大和调整能力。
    - 无线微波回传系统:在无线微波回传系统中,该芯片可以帮助实现高频段的信号传输,满足远距离传输需求。
    使用建议:在使用时应注意环境温度的影响,根据不同的应用需求合理设置VCCx和LO输入功率,以获得最佳性能。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件具有良好的兼容性,能够方便地集成到现有的通信系统中。
    - 技术支持:厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何正确设置SPI接口?
    - A: 参考技术手册中的SPI接口配置说明,按照步骤正确配置SPI寄存器。

    - Q: 如何优化射频输出功率?
    - A: 调整VGAVCTRL控制电压,通过调节VCCVGA来控制RF VGA,实现功率的精细调整。

    总结和推荐


    HMC8200LP5ME作为一款高度集成的中间频发射芯片,在复杂调制、线性度和功耗等方面表现出色。它适合于点对点通信、卫星通信和无线微波回传系统等多种应用场景。由于其卓越的性能和灵活性,我们强烈推荐在需要高性能RF信号处理的应用中采用此产品。

HMC8200LP5ME参数

参数
接收电流 -
最大工作频率 4GHz
最小工作频率 800MHz
接口类型 SPI
传输电流 540mA
射频系列/标准 -
支持协议 -
最大工作供电电压 3.3V
最大数据速率 -
典型灵敏度 -
典型供电电流 540mA
模块/芯片分类 -
发送机数量 -
调制方式 QAM
接收机数量 -
最小工作供电电压 -
典型输出功率 -20dBm~+5dBm
长*宽*高 5.1mm*5.1mm*950μm
通用封装 LFCSP
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装
