LT5500EGN#TRPBF

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 23mA 1 -- 1.8GHz,2.7GHz 5.25V 2.7GHz PCB,Surface Mount 23mA 1.8V SSOP-24 PCB安装,贴片安装 1.75mm(高度)
供应商型号:
供应商:
标准整包数: 0

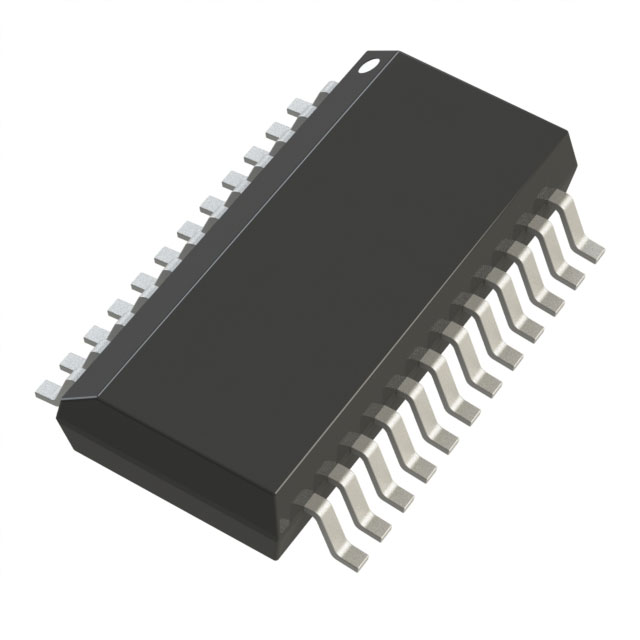

ANALOG DEVICES 无线收发芯片 LT5500EGN#TRPBF

LT5500EGN#TRPBF概述

    # LT5500 电子元器件技术手册

    产品简介


    LT5500 是一款专为低电压操作设计的接收前端集成电路(IC)。它集成了低噪声放大器(LNA)、混频器及本地振荡器(LO)缓冲器。LT5500 支持从 1.8GHz 到 2.7GHz 的输入频率范围,非常适合 IEEE 802.11 和 802.11b 的直接序列扩频(DSSS)及跳频扩频(FHSS)无线局域网(WLAN),以及高速无线通信系统。其低功耗特性使其成为无线本地环路(WLL)等低功耗应用场景的理想选择。

    技术参数


    | 参数项 | 描述 |

    | 输入频率范围 | 1.8GHz 至 2.7GHz |
    | 工作电压范围 | 1.8V 至 5.25V |
    | 高增益模式下的增益 | +13.5dB |
    | 低增益模式下的增益 | –14dB |
    | 混频器转换增益 | 5dB |
    | 输入 1dB 压缩点(高增益模式) | –15dBm |
    | 输入 1dB 压缩点(低增益模式) | –1dBm |
    | 输入三阶截获点(高增益模式) | –3.5dBm |
    | 输入三阶截获点(低增益模式) | 8dBm |
    | 供电电流(高增益模式) | 23mA 至 33mA |
    | 关断电流 | 2µA 至 25µA |
    | 封装形式 | 24 引脚窄体 SSOP 封装 |

    产品特点和优势


    1. 宽频段支持:LT5500 覆盖从 1.8GHz 到 2.7GHz 的广泛频段,适合多种无线应用需求。
    2. 双增益模式:支持高增益和低增益两种模式,可灵活调整以满足不同的信噪比和动态范围要求。
    3. 低功耗设计:高增益模式下电流仅为 23mA,低增益模式下为 18mA,关断电流仅 2µA,适合便携式设备。
    4. 卓越的线性度:输入 1dB 压缩点和三阶截获点的优异表现确保了信号处理的稳定性。
    5. 小尺寸封装:24 引脚窄体 SSOP 封装便于集成于紧凑设计中。

    应用案例和使用建议


    典型应用
    LT5500 在无线通信领域具有广泛的适用性,如:
    - IEEE 802.11b DSSS 和 FHSS 系统
    - 高速无线局域网(WLAN)
    - 无线本地环路(WLL)
    使用建议
    1. 电源管理:在高增益模式下,确保 VCC 电压稳定在 3V,避免因电压波动影响性能。
    2. 匹配网络设计:在 LNA 输出和混频器输入之间引入带通滤波器可以提升整体性能;若无需带通滤波器,可直接通过电容和电阻连接。
    3. 降低功耗:当不需要最大增益时,切换到低增益模式可以显著降低功耗。

    兼容性和支持


    LT5500 与大多数标准射频前端组件兼容,包括常用的 IF 变压器和电感器。Linear Technology 提供全面的技术支持,包括详细的应用文档、参考设计和测试电路。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入信号过载导致增益不足 | 检查外部匹配网络并优化阻抗匹配 |
    | 低频段性能下降 | 增加输入端的外部电感以提高输入返回损耗 |
    | 功耗过高 | 切换至低增益模式或减少工作时间 |

    总结和推荐


    综上所述,LT5500 是一款性能优异、用途广泛的接收前端集成电路,特别适用于无线通信领域。其支持宽频段、双增益模式和低功耗设计的特点使其在市场上具备很强的竞争力。对于需要高性能、低功耗且对成本敏感的设计项目,强烈推荐使用 LT5500。

LT5500EGN#TRPBF参数

参数
调制方式 --
典型供电电流 23mA
最小工作频率 1.8GHz,2.7GHz
接口类型 PCB,Surface Mount
接收电流 23mA
支持协议 -
发送机数量 -
最大工作供电电压 5.25V
传输电流 -
最大数据速率 -
模块/芯片分类 -
最大工作频率 2.7GHz
射频系列/标准 -
典型输出功率 -
典型灵敏度 -
接收机数量 1
最小工作供电电压 1.8V
长*宽*高 1.75mm(高度)
通用封装 SSOP-24
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 卷带包装

LT5500EGN#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT5500EGN#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES LT5500EGN#TRPBF LT5500EGN#TRPBF数据手册
