MAX7036GTP/V+

产品分类: 无线收发芯片
厂牌: ANALOG DEVICES
产品描述: 5.3mA~7.3mA ASK,OOK 300MHz 3.6V 450MHz 66Kbps 5.9mA 109dBm 3V 20TQFN 贴片安装
供应商型号: 2799286
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 无线收发芯片 MAX7036GTP/V+

MAX7036GTP/V+概述


    产品简介


    MAX7036 ASK/OOK接收器
    MAX7036是一款低功耗、低成本的300MHz到450MHz频段的幅度键控(ASK)和开关键控(OOK)数据接收器。它具有集成的内部中间频率滤波器,能够接收和处理无线信号。主要应用于遥控、传感器网络和安全系统等领域。该接收器集成了包括低噪声放大器(LNA)、相位锁定环(PLL)、混频器、IF滤波器和基带部分等所有关键组件,适合用于成本敏感的应用。

    技术参数


    | 参数 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 供电电压 | VDD | 3.0 | 3.3 | 3.6 | V |
    | 供电电流(典型应用) | IIN | 5.3 | 6.7 | - | mA |
    | 供电电流(深睡模式) | IIN | 1 | 2.7 | - | μA |
    | 最大输入功率 | PRFIN | - | 0 | dBm |
    | 灵敏度(315MHz) | -109 | - | -109 | dBm |
    | 灵敏度(433MHz) | -107 | - | -107 | dBm |
    | 启动时间(使能开启) | tON | - | 250 | μs |
    | 启动时间(VDD开启) | - | - | 1 | ms |
    | 自动增益控制(AGC)迟滞 | AGC Hysteresis | - | 5 | dB |
    | 自动增益控制(AGC)低增益切换时间 | AGC Low Gain-to-High Gain Switching Time | - | 13 | ms |

    产品特点和优势


    MAX7036的主要特点是其出色的性能和广泛的应用范围:
    - ASK/OOK调制:适用于多种数字调制方式,满足不同应用需求。
    - 快速启动时间:<250μs的使能开启时间和1ms的VDD开启时间,确保快速响应。
    - 集成化设计:内部集成PLL、VCO、混频器、IF滤波器、基带部分等,减少外部元件的需求。
    - 低功耗:3.3V/5V操作电压下仅需5.5mA直流电流。

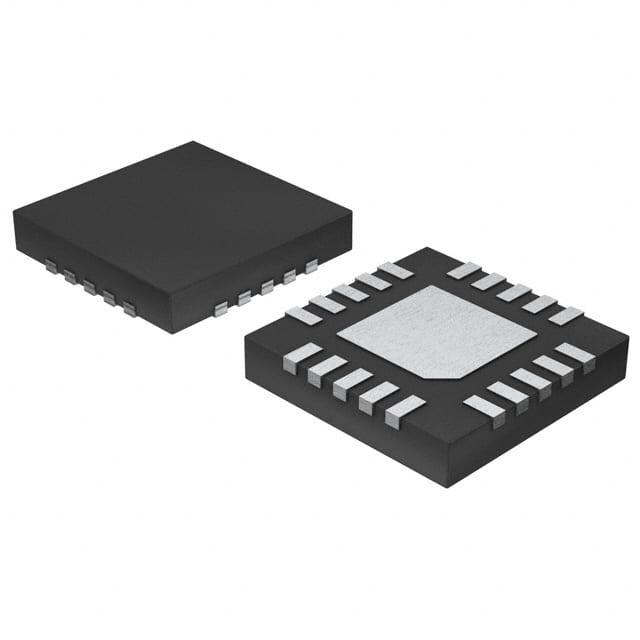

    - 小封装:采用20针薄型QFN封装,尺寸为5mm x 5mm,便于集成。

    应用案例和使用建议


    应用案例:
    - 低功耗遥控设备:例如车库门控制器、家庭自动化设备等,适用于需要低功耗和高可靠性通信的场合。
    - 传感器网络:用于传感器数据采集和传输。
    使用建议:
    - 在实际应用中,建议仔细选择合适的天线匹配网络以确保最佳的增益和噪声性能。
    - 根据具体应用场景选择合适的RF输入频率和IF滤波器配置,以达到最佳灵敏度和信噪比。

    兼容性和支持


    兼容性:
    - 供电电压:支持3.3V和5V两种电压供电,适用于不同电源需求的应用。
    - 兼容性良好:适合与其他低功耗电子设备集成,简化系统设计。
    支持:
    - 厂商提供详细的评估套件和应用指南,帮助用户快速上手和解决问题。
    - 支持温度范围广泛,从-40°C到+105°C,确保在恶劣环境下的可靠运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收信号不稳定 | 检查天线匹配网络,调整LC滤波器参数。 |
    | 灵敏度过低 | 调整自动增益控制(AGC)设置,确保正确的信号处理。 |
    | 启动时间过长 | 检查电源电压和负载,确保符合规范要求。 |

    总结和推荐


    MAX7036是一款高性能、低功耗的ASK/OOK接收器,适用于各种远程控制和传感器网络的应用。其集成化设计和广泛的工作范围使其成为许多应用场景的理想选择。强烈推荐使用此产品,特别是对于需要高可靠性和低功耗的场合。厂商提供了详尽的技术文档和支持,进一步提升了产品的易用性和稳定性。

MAX7036GTP/V+参数

参数
典型供电电流 5.9mA
支持协议 -
接收电流 5.3mA~7.3mA
调制方式 ASK,OOK
传输电流 -
典型灵敏度 109dBm
模块/芯片分类 -
接口类型 -
射频系列/标准 -
典型输出功率 -
最大工作供电电压 3.6V
最小工作频率 300MHz
最大工作频率 450MHz
发送机数量 -
最小工作供电电压 3V
接收机数量 -
最大数据速率 66Kbps
通用封装 20TQFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 管装

MAX7036GTP/V+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX7036GTP/V+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 无线收发芯片 ANALOG DEVICES MAX7036GTP/V+ MAX7036GTP/V+数据手册

MAX7036GTP/V+封装设计

查看详情并下载
Symbol
Footprint
3D Model
