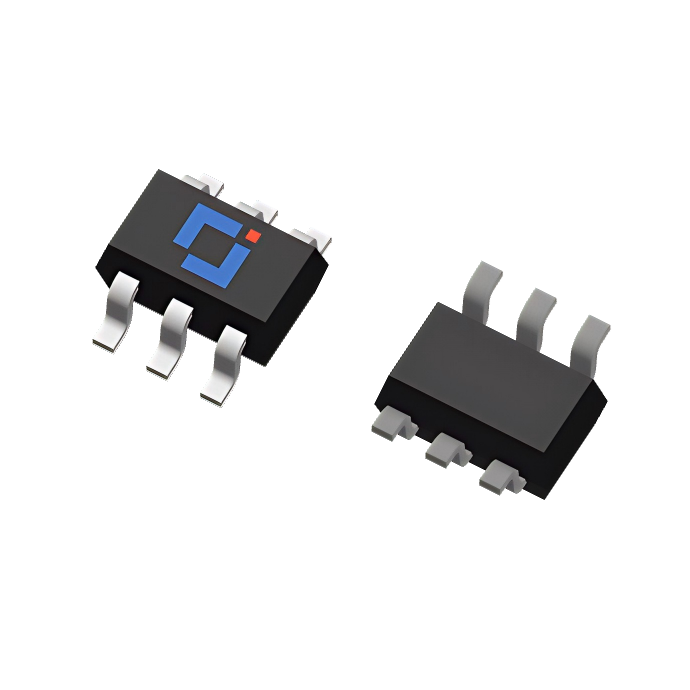

CJ7252KDW

产品分类: 场效应管(MOSFET)
产品描述: N+P沟道 6.05KV 50008000mΩ@0.34-0.18A,10V SOT-363
供应商型号: CJ7252KDW SOT-363
供应商: 国内现货
标准整包数: 3000
CJ/江苏长晶(长电) 场效应管(MOSFET) CJ7252KDW

CJ7252KDW概述

    # CJ7252KDW 双极性功率MOSFET 技术手册解读

    产品简介


    CJ7252KDW 是一款采用先进电源槽工艺设计的N沟道和P沟道组合式功率MOSFET,具有出色的导通电阻(RDS(ON))和开关速度。该器件主要应用于高边开关电路、电池供电系统、驱动器(如继电器、电磁阀、存储器等)、负载/功率开关(例如手机和寻呼机等设备)。其独特的结构使其能够满足现代电子系统对高效能、低功耗的需求。

    技术参数


    主要技术指标
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源击穿电压 | V(BR)DSS | 60 60 | V |
    | 零门极电压漏极电流 | IDSS | 1 10 | µA |
    | 栅极漏电流 | IGSS | ±200 ±100 | nA |
    | 栅极阈值电压 | VGS(th) | 1 | 1.3 | 2.5 | V |
    | 漏源导通电阻 | RDS(on) | 0.9 | 5 Ω |
    | 输入电容 | Ciss | 40 pF |
    | 输出电容 | Coss | 30 pF |
    | 重复脉冲功率耗散 | PD | 0.15 W |
    | 热阻 | RθJA | 833 ℃/W |
    工作条件
    - 漏源电压范围:N沟道-60V;P沟道-50V
    - 栅源电压范围:±20V
    - 工作温度范围:-55°C 至 +150°C
    - 结温极限:150°C

    产品特点和优势


    1. 高性能RDS(ON):得益于先进的槽栅工艺,导通电阻显著降低,从而减少功耗并提高效率。
    2. 快速开关速度:适用于需要高速响应的应用场景,如高频逆变器和DC-DC转换器。
    3. 低门槛电压:适合于低电压控制环境下的可靠操作。
    4. 宽广的工作温度范围:适应恶劣的工作条件,广泛应用于工业自动化、汽车电子等领域。
    应用案例与使用建议
    应用场景
    - 高边开关电路
    - 电池供电设备(如便携式医疗设备)
    - DC-DC转换器和电源管理模块
    - 汽车电子系统中的负载开关
    使用建议
    - 在设计电路时,需确保寄生效应最小化,避免过高的瞬态电压对器件造成损害。
    - 根据实际需求选择合适的散热措施以保障长期稳定性。
    - 对于频繁启停的应用场合,建议结合缓冲电路来保护器件免受冲击影响。

    兼容性和支持


    CJ7252KDW 支持标准SOT-363封装形式,便于贴片安装及批量生产。此外,江苏长晶电子科技有限公司提供了详尽的技术文档以及完善的售后服务体系,涵盖样品申请、技术支持直至产品生命周期结束。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关过程中出现异常发热现象 | 检查电路设计是否合理,优化散热方案。 |
    | 导通电阻偏大 | 调整栅极驱动电压至最佳水平。 |
    | 输出电流不稳定 | 检查输入电源稳定性及接地连接情况。 |
    总结与推荐
    综上所述,CJ7252KDW 双极性功率MOSFET凭借其卓越的性能表现,在多个关键领域展现出强大的竞争力。它不仅能够有效提升系统的整体效率,还具备良好的耐用性和适应能力。因此,我们强烈推荐此产品用于各种严苛环境下要求高性能的电子工程项目。如果您正在寻找一款兼具高效能与经济性的解决方案,那么CJ7252KDW将是您的理想之选。

CJ7252KDW参数

参数
通道数量 -
FET类型 N+P沟道
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 6.05KV
Rds(On)-漏源导通电阻 50008000mΩ@0.34-0.18A,10V
最大功率耗散 -
栅极电荷 -
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
配置 -
Id-连续漏极电流 -
通用封装 SOT-363
