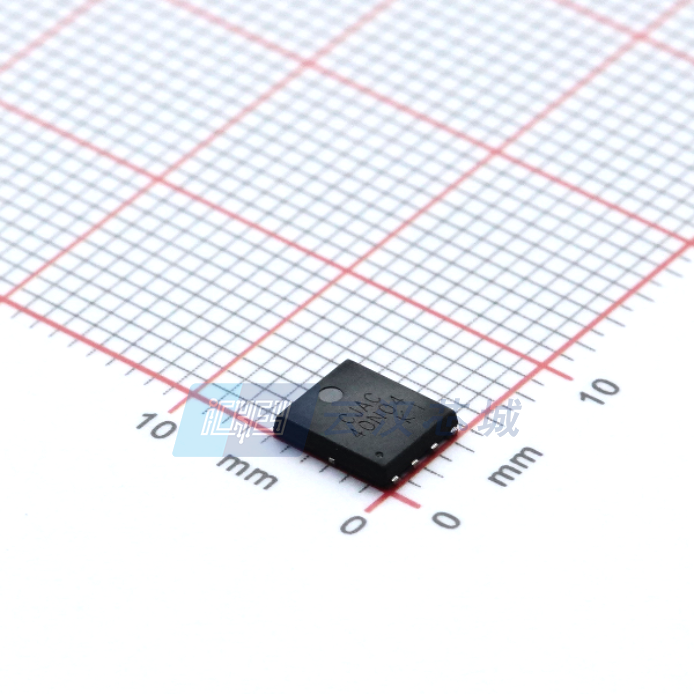

CJAC40N04

产品分类: 场效应管(MOSFET)
产品描述: 20V 50nC 1个N沟道 40V 9.5mΩ@ 40A,10V 40mA 1.98nF@ 25V
供应商型号: CJAC40N04 PDFNWB5×6-8L
供应商: 国内现货
标准整包数: 2500
CJ/江苏长晶(长电) 场效应管(MOSFET) CJAC40N04

CJAC40N04概述

    # CJAC40N04 N-Channel Power MOSFET 技术手册解析

    产品简介


    基本介绍
    CJAC40N04 是由江苏长晶电子科技有限公司(JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD)生产的一款高性能 N 沟道增强型功率 MOSFET,采用先进的沟槽技术设计,具备低导通电阻和低栅极电荷的特点。这款产品广泛应用于开关电源管理、不间断电源系统(UPS)、硬开关及高频电路等领域。
    主要功能
    - 高功率处理能力。
    - 负载开关功能。
    - 支持快速开关和高频应用。
    应用领域
    - 开关模式电源(SMPS)及通用电力控制。
    - 不间断电源(UPS)系统。
    - 高频逆变器和其他电力转换设备。

    技术参数


    以下是 CJAC40N04 的关键技术规格:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源击穿电压 | V(BR)DSS | - | - | 40 | V |
    | 栅源击穿电压 | VGS | ±20 | - | - | V |
    | 持续漏极电流 | ID | - | 40 | - | A |
    | 脉冲漏极电流 | IDM | - | - | 120 | A |
    | 最大耗散功率 | PD | - | - | 1.92 | W |
    | 热阻抗(结到壳) | RθJC | 1.92 | - | - | °C/W |
    | 单脉冲雪崩能量 | EAS | - | - | 150 | mJ |
    | 工作结温范围 | TJ,TSTG | -55 | - | 150 | °C |
    静态特性:
    - 导通电阻 @ VGS=10V:7.0 mΩ
    - 导通电阻 @ VGS=4.5V:10 mΩ
    动态特性:
    - 输入电容(Ciss):1868 pF
    - 输出电容(Coss):175 pF
    - 反向转移电容(Crss):160 pF

    产品特点和优势


    CJAC40N04 在技术参数上具有以下显著优势:
    1. 高功率密度:采用先进的沟槽结构设计,实现超低导通电阻(RDS(ON)),适合大电流负载应用。
    2. 高效热管理:优秀的封装设计提供卓越的散热性能,延长产品寿命。
    3. 稳定性强:具备高雪崩能量(EAS)和良好的热稳定性,适用于恶劣环境下的可靠运行。
    4. 环保合规:产品为无铅设计,符合现代环保标准。
    这些特性使其在开关电源、逆变器和 UPS 系统中表现优异,成为市场上的核心竞争者。

    应用案例和使用建议


    应用案例
    1. 开关电源管理:用于 SMPS 中的降压转换器,通过优化的栅极驱动提高效率。
    2. 硬开关电路:可承受高电压冲击,保护敏感元件。
    3. 不间断电源(UPS):提供稳定的大电流输出,满足长时间不间断供电需求。
    使用建议
    - 优化驱动电路:确保栅极驱动器输出能力足够,避免因过高的栅极电压导致器件损坏。
    - 散热设计:根据 RθJC 和功率消耗合理选择散热片,避免过热风险。
    - 浪涌防护:针对硬开关环境,考虑添加缓冲电路以减少开关瞬态的影响。

    兼容性和支持


    CJAC40N04 的 PDFNWB5×6-8L 封装符合行业标准,与主流 PCB 设计完全兼容。公司提供详细的技术支持文档和样品服务,同时具备完善的售后服务体系,为客户提供全方位的技术支持。

    常见问题与解决方案


    1. 问题:栅极电流过高导致损坏
    - 解决办法:检查驱动电路,降低栅极驱动电阻(RG),并确保驱动电压在额定范围内。

    2. 问题:导通电阻异常偏高
    - 解决办法:重新测量工作条件,确认是否达到 VGS 阈值;必要时调整驱动电路。
    3. 问题:长期运行发热严重
    - 解决办法:加强散热措施,如增大散热片面积或增加风扇辅助冷却。

    总结和推荐


    综合评估
    CJAC40N04 作为一款高性能 N 沟道功率 MOSFET,凭借其优异的导通电阻、强大的负载能力和良好的热稳定性,在多种电力应用中表现出色。它特别适合需要高效能和高可靠性的场合。
    推荐结论
    我们强烈推荐 CJAC40N04 用于开关电源、UPS 系统以及高频逆变器等场景。对于需要在严苛环境下工作的设备,它无疑是理想的选择。此外,江苏长晶电子提供的技术支持和售后保障也为用户带来了更多信心。

CJAC40N04参数

参数
通道数量 -
最大功率耗散 -
Vds-漏源极击穿电压 40V
Rds(On)-漏源导通电阻 9.5mΩ@ 40A,10V
FET类型 1个N沟道
配置 -
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 40mA
栅极电荷 50nC
Ciss-不同 Vds 时的输入最大电容 1.98nF@ 25V
应用等级 工业级
零件状态 在售

CJAC40N04厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

CJAC40N04数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 场效应管(MOSFET) CJ/江苏长晶(长电) CJAC40N04 CJAC40N04数据手册

CJAC40N04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.7392
12500+ ¥ 0.7269
25000+ ¥ 0.7084
库存: 25000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1848
