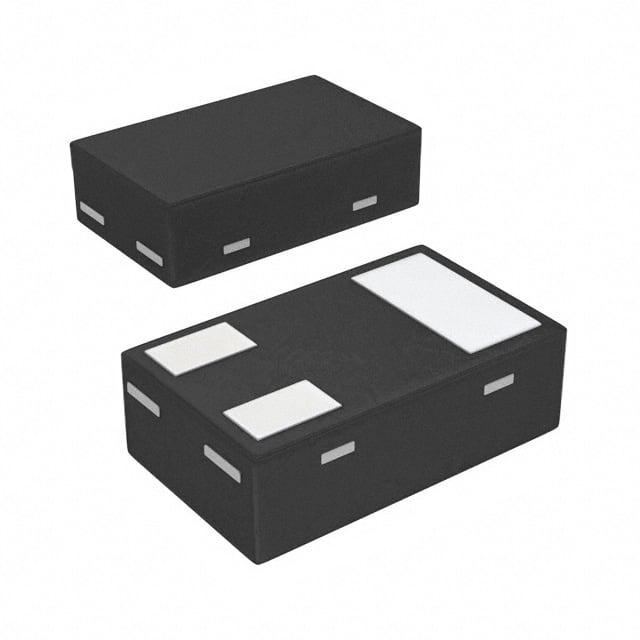

CEDM8004VL TR PBFREE

产品分类: 场效应管(MOSFET)
产品描述: 100mW(Ta) 8V 1V@ 250µA 0.88nC@ 4.5 V 1个P沟道 30V 1.1Ω@ 430mA,4.5V 450mA 55pF@25V SOT-883VL 贴片安装
供应商型号: CEDM8004VL TR PBFREE
供应商: 云汉优选
标准整包数: 8000
CENTRAL SEMICONDUCTOR 场效应管(MOSFET) CEDM8004VL TR PBFREE

CEDM8004VL TR PBFREE概述

    CEDM8004VL P-Channel Enhancement-Mode MOSFET 技术手册

    1. 产品简介


    CENTRAL SEMICONDUCTOR 的 CEDM8004VL 是一款 P-通道增强型 MOSFET,采用 P-通道 DMOS 工艺制造,专为高速脉冲放大器和驱动应用设计。该 MOSFET 具有低导通电阻(rDS(ON))和低阈值电压,能够提供出色的性能和可靠性。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 漏极-源极电压 (VDS) | 30 | V |
    | 栅极-源极电压 (VGS) | ±8.0 | V |
    | 持续漏极电流 (ID) | 450 | mA |
    | 功耗 (PD) | 100 | mW |
    | 开启电压 (VGS(th)) | 0.5-1.0 | V |
    | 导通电阻 (rDS(ON), VGS=4.5V) | 1.0-1.1 | Ω |
    | 小信号增益 (gFS) | 200 | mS |
    | 输出电容 (Coss) | 8.5-15 | pF |

    3. 产品特点和优势


    - ESD保护: 高达 2kV,确保产品在运输和使用过程中的稳定性。
    - 超低封装厚度: 仅 0.32mm,适用于空间受限的应用。
    - 低导通电阻 (rDS(ON)): 有效降低功耗,提高效率。
    - 逻辑电平兼容: 简化电路设计,减少外部驱动电路需求。
    - 小尺寸表面贴装封装: 易于组装和焊接,适合大批量生产。

    4. 应用案例和使用建议


    应用案例:
    - 负载/电源开关
    - 电源供应转换电路
    - 便携式电池供电设备
    使用建议:
    - 在设计开关电源时,需确保 MOSFET 的漏极-源极电压 (VDS) 不超过额定值。
    - 为了减少热量产生,建议合理布置散热片并优化 PCB 设计以增加散热效果。
    - 在高频应用中,注意 MOSFET 的栅极电容 (Ciss) 和输出电容 (Coss),以避免过大的寄生效应。

    5. 兼容性和支持


    - 互补器件: 该产品可与同系列的 N-通道 MOSFET(如 CEDM7004VL)配合使用。
    - 中央半导体支持: 提供在线技术支持、SPICE 模型和应用笔记,帮助用户进行设计验证和优化。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期电流 | 检查 VGS 是否达到阈值电压,必要时提高驱动电压 |
    | MOSFET 过热 | 增加散热片,优化 PCB 设计 |
    | MOSFET 烧毁 | 检查电路是否有短路,确认漏极-源极电压不超过额定值 |

    7. 总结和推荐



    总结

    :
    CENTRAL SEMICONDUCTOR 的 CEDM8004VL P-通道 MOSFET 在设计上具备多种优势,如低导通电阻、高可靠性和易于集成。它非常适合于需要高性能、紧凑尺寸和低功耗的开关电源和其他应用场合。
    推荐:
    尽管该产品目前处于停产状态,但因其卓越的性能和广泛的应用范围,仍然非常值得推荐给那些需要高性能 P-通道 MOSFET 的用户。如果需要替代品,可以联系 Central Semiconductor 获取更多详细信息。

CEDM8004VL TR PBFREE参数

参数
Vds-漏源极击穿电压 30V
FET类型 1个P沟道
Ciss-不同 Vds 时的输入最大电容 55pF@25V
Vgs-栅源极电压 8V
配置 -
栅极电荷 0.88nC@ 4.5 V
最大功率耗散 100mW(Ta)
Vgs(th)-栅源极阈值电压 1V@ 250µA
通道数量 -
Rds(On)-漏源导通电阻 1.1Ω@ 430mA,4.5V
Id-连续漏极电流 450mA
通用封装 SOT-883VL
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

CEDM8004VL TR PBFREE厂商介绍

Central Semiconductor是一家美国半导体公司,专注于设计和制造各种类型的半导体器件。公司的主要产品包括二极管、晶体管、MOSFET、晶闸管等,广泛应用于汽车、工业、消费电子、通信和计算机等领域。

Central Semiconductor的产品主要分为以下几类:
1. 二极管:包括肖特基二极管、快恢复二极管、整流二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管、场效应晶体管等,用于放大、开关等应用。
3. MOSFET:金属氧化物半导体场效应晶体管,用于电源管理、电机控制等。
4. 晶闸管:用于交流电路的开关和调节。

Central Semiconductor的优势在于:
1. 丰富的产品线:提供多种类型的半导体器件,满足不同应用需求。
2. 高性能:产品具有高效率、低功耗、高可靠性等特点。
3. 严格的质量控制:遵循ISO等国际标准,确保产品质量和一致性。
4. 快速响应:提供快速的技术支持和定制化服务,满足客户的个性化需求。

CEDM8004VL TR PBFREE数据手册

厂牌 PDF简要描述 下载
CENTRAL SEMICONDUCTOR 场效应管(MOSFET) CENTRAL SEMICONDUCTOR CEDM8004VL TR PBFREE CEDM8004VL TR PBFREE数据手册

CEDM8004VL TR PBFREE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.44
24000+ ¥ 0.44
80000+ ¥ 0.44
库存: 8000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 3520
