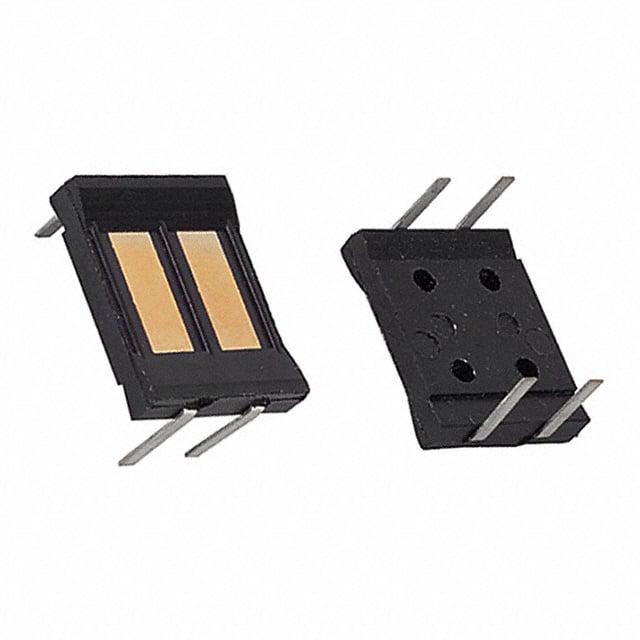

70ADH-2-FL0

产品分类: 矩形连接器 - 弹簧式
厂牌: BOURNS
产品描述: Compression Contact,Female 4mm 1 2 铜合金 760nm 金 通孔安装
供应商型号: 652-70ADH-2-FL0
供应商: Mouser
标准整包数: 1
BOURNS 矩形连接器 - 弹簧式 70ADH-2-FL0

70ADH-2-FL0概述


    产品简介


    产品类型:本产品为70AD/Female模块化接触器,专用于连接电池包和其他电路板。
    主要功能:该接触器适用于可充电电池组的应用,具有4mm间距的设计,并配备珍贵金属触点。它符合RoHS标准,适用于多种应用场景。
    应用领域:这种接触器广泛应用于汽车电子、消费电子以及各种需要稳定电力传输的设备中。

    技术参数


    - 电气特性
    - 电流额定值:直流3A/触点
    - 电压额定值:直流30V
    - 接触电阻:最大25mΩ
    - 绝缘电阻:最小500MΩ
    - 工作电压:交流500V
    - 机械特性
    - 操作温度范围:-55°C至125°C
    - 耐用性:50,000次循环最小
    - 接触电阻耐久性:50,000次循环后不超过50mΩ
    - 其他
    - MSL等级:1级
    - ESD等级(HBM):3B

    产品特点和优势


    - 高可靠性:该接触器经过严格测试,确保能够在恶劣环境下保持稳定的性能。
    - RoHS和无卤素:符合RoHS标准,对环境友好,适合现代化电子产品的需求。
    - 耐用性强:设计上具有高度的耐用性,能够承受50,000次以上的循环操作。

    应用案例和使用建议


    应用案例:这款接触器广泛应用于电动汽车的电池管理系统、便携式电子设备的电池接口等领域。例如,在电动汽车的电池管理系统中,70AD接触器可以保证电池的可靠连接,提高系统的整体安全性。
    使用建议:在使用过程中,需要注意保持接触器及其安装环境的清洁,避免灰尘和湿气影响其性能。此外,为了确保长期稳定运行,建议定期检查并进行必要的维护。

    兼容性和支持


    兼容性:70AD接触器设计用于标准的PCB安装,与现有的多数电路板系统兼容。此外,其4mm的触点间距也使得它可以轻松地与其他标准模块进行集成。
    支持和维护:厂商提供详尽的技术文档和客户支持,帮助用户正确安装和使用该产品。用户还可以通过官方网站获取最新的技术资料和售后服务信息。

    常见问题与解决方案


    - 问题1:如何确定安装尺寸是否合适?
    - 解答:请参考技术手册中的详细尺寸图表,以确保安装孔径和接触器的尺寸匹配。
    - 问题2:接触电阻突然增大怎么办?
    - 解答:首先检查接触器的表面是否干净,是否有异物或氧化层。如需要,可以使用适当的清洁剂清洁接触面。

    总结和推荐


    总结:70AD接触器是一款设计精良、功能强大的电子元件,适用于多种工业和消费电子应用。其高可靠性、耐用性和环保特性使其在市场上具备较强的竞争力。
    推荐:强烈推荐给需要高性能连接器的用户,特别是在要求严苛的应用环境中。这款接触器不仅满足基本的功能需求,还提供了出色的电气和机械性能,是同类产品中的佼佼者。

70ADH-2-FL0参数

参数
间距 4mm
材料 铜合金
排数 1
触头镀层
触头数量 2
触头镀层厚度 760nm
类型 Compression Contact,Female
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

70ADH-2-FL0厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

70ADH-2-FL0数据手册

厂牌 PDF简要描述 下载
BOURNS 矩形连接器 - 弹簧式 BOURNS 70ADH-2-FL0 70ADH-2-FL0数据手册

70ADH-2-FL0封装设计

查看详情并下载
Symbol
Footprint
3D Model
