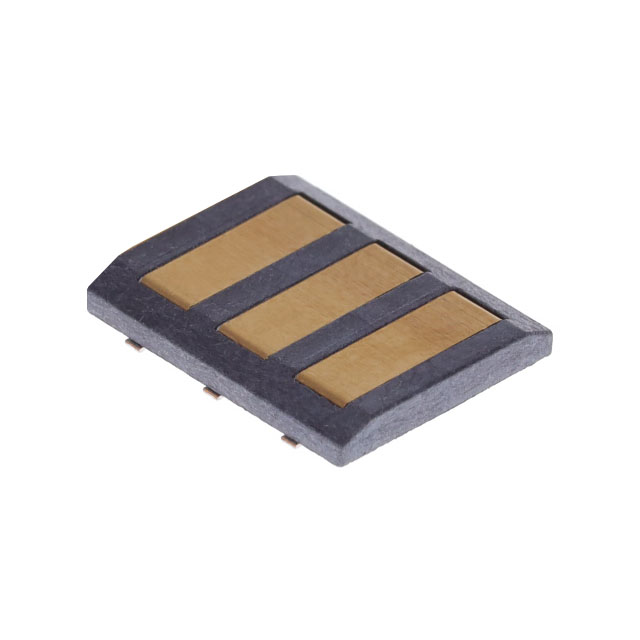

009155003402006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 4mm 1 3 磷青铜,镉 410nm 金 贴片安装 11.7mm*11mm*4mm
供应商型号: 581-009155003402006
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 弹簧式 009155003402006

009155003402006概述


    产品简介


    产品名称:Two-Piece 4.0mm Pitch Battery Connector 9155-400
    产品类型:电池连接器
    主要功能:
    - 提供大电流传输(5A/接触点)
    - 能够承受高电压(125VAC)
    - 具有出色的接触可靠性,适用于严苛的工业或医疗应用环境
    应用领域:
    - 便携式电子产品,如需要可更换电池的产品
    - 可拆卸/可插拔模块或存储卡接口
    - 充电和数据传输的充电底座

    技术参数


    电气特性:
    - 电流等级:5A/接触点
    - 电压等级:125 VAC
    环境参数:
    - 工作温度范围:-40°C 到 +125°C
    机械参数:
    - 接触材料:弹簧接触为铍铜,固定接触为磷青铜
    - 接触镀层:金镀镍,焊接区域纯锡
    - 使用寿命:5000次插拔循环

    产品特点和优势


    独特功能:
    - 优异的接触可靠性,适合于工业和医疗应用
    - 增强的接触偏移范围,优于市场上其他同类产品
    - 金镀铍铜弹簧接触材料保证最大接触可靠性和功能,可达5000次插拔循环
    - 引脚倾斜设计便于从任一方向平滑插入
    市场竞争力:
    - 提供卓越的耐用性和可靠性
    - 在恶劣环境中具有出色的表现
    - 易于组装和维修

    应用案例和使用建议


    应用场景:
    - 便携式电子产品,如智能手机和笔记本电脑
    - 医疗设备,如便携式监护仪
    - 工业自动化设备
    使用建议:
    - 确保正确的插拔力度,以避免损坏
    - 定期检查和清洁,保持良好的接触效果
    - 在极端温度环境下使用时,应考虑适当的散热措施

    兼容性和支持


    兼容性:
    - 支持多种方式连接,包括垂直和平行连接
    - 提供弹簧接触半体和固定接触半体两种型号
    厂商支持:
    - 提供详细的安装指南和技术支持文档
    - 拥有丰富的行业经验,可提供定制化服务

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:接触电阻过高
    - 解决方案:检查接触点是否有污垢或腐蚀,必要时清洁并重新镀层。
    2. 问题:无法正常插拔
    - 解决方案:确保插拔过程中施加合适的力度,不要过度用力以免损坏接触点。
    3. 问题:连接不稳定
    - 解决方案:检查是否正确选择了弹簧接触和固定接触半体,确保两者的结合精度。

    总结和推荐


    综合评估:
    - 该款Two-Piece 4.0mm Pitch Battery Connector 9155-400是一款具有高度可靠性的电池连接器,适用于广泛的工业和医疗应用场景。
    - 其独特的双向插拔设计,增强了接触的灵活性和稳定性,显著提高了使用寿命。
    - 强烈推荐给那些需要高性能、长寿命电池连接器的应用场景。
    通过上述分析可以看出,这款电池连接器不仅具有出色的电气性能和机械性能,还能满足不同环境下的应用需求,是一款值得信赖的产品。

009155003402006参数

参数
触头数量 3
触头镀层厚度 410nm
类型 Battery Contact
间距 4mm
材料 磷青铜,镉
排数 1
触头镀层
长*宽*高 11.7mm*11mm*4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155003402006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155003402006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155003402006 009155003402006数据手册

009155003402006封装设计

查看详情并下载
Symbol
Footprint
3D Model
