009155003003016

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 2.5mm 1 3 铍 380nm 金 贴片安装 7.5mm(长度)*8mm(高度)
供应商型号: 9728384
供应商: 海外现货
标准整包数: 1

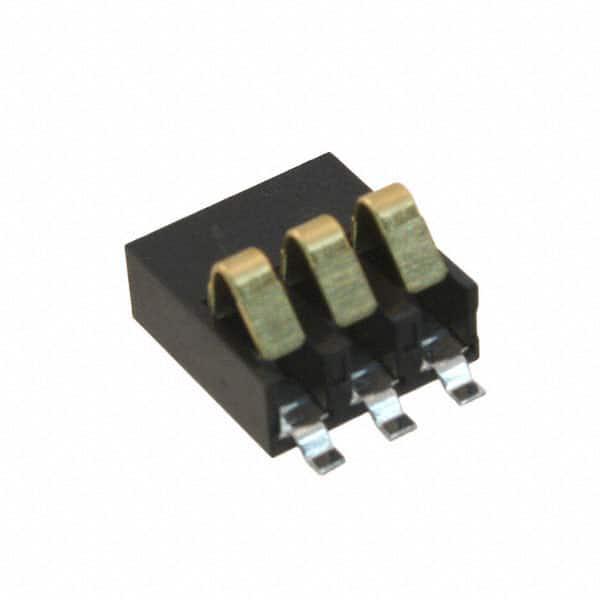

AVX 矩形连接器 - 弹簧式 009155003003016

009155003003016概述


    产品简介


    产品概述
    本手册所描述的产品为标准电池连接器,型号为9155-000。这类连接器专门设计用于移动设备,适用于手机、PDA、医疗设备、专业移动无线电(PMR)以及工业设备等多种应用场景。
    主要功能
    - 支持3、4和5个接触点,所有接触点间距均为2.50毫米。
    - 提供多种接触尖端高度,以适应不同的机械设计需求。
    - 所有触点采用镍镀金处理,确保高可靠性。
    - 可根据客户需求进行定制化生产。
    应用领域
    - 移动电话
    - PDA(个人数字助理)
    - 医疗设备
    - 专业移动无线电
    - 工业自动化

    技术参数


    电气特性
    - 额定电流:每触点3安培
    - 额定电压:125VAC
    - 联接耐久性:5000次循环
    - 绝缘材料:玻璃填充尼龙46,UL94 V-O阻燃等级
    - 接触材料:铍铜
    - 接触电镀:金镀镍
    - 端尾电镀:纯锡
    环境参数
    - 操作温度范围:-40°C至+125°C
    机械特性
    - 提供三种接触尖端高度(1.20mm、1.80mm和2.60mm),以满足不同应用场景的需要。
    - 可选配增强强度的安装支架,提高与PCB板连接的稳固性。
    - 具有耐受机械循环的能力,最多可承受5000次操作。

    产品特点和优势


    独特功能
    - 多种接触尖端高度可供选择,适合不同的机械设计要求。
    - 连接器之间可以堆叠,方便组装和布线。
    - 符合RoHS环保标准,满足环保法规要求。
    市场竞争力
    9155系列电池连接器以其出色的耐用性和可靠性在市场上脱颖而出。无论是在极端环境下的稳定性,还是对细小细节的精心打磨,这些产品都展示了其卓越的质量和性能。

    应用案例和使用建议


    使用案例
    - 在智能手机和PDA设备中作为电源连接器使用。
    - 在医疗设备中作为充电和通信接口。
    - 在专业移动无线电设备中提供可靠的电源连接。
    使用建议
    - 在装配过程中应注意匹配正确的接触尖端高度,以确保最佳效果。
    - 对于特殊应用场景,建议定制合适的连接器以适应特定的机械结构设计。
    - 安装支架是增强连接器在PCB上的稳定性的有效方式,尤其是在需要长时间承受振动的应用场合中。

    兼容性和支持


    兼容性
    9155系列电池连接器具有广泛的适用性,能够与市面上多数电子设备兼容,特别是那些需要紧凑型连接解决方案的应用。
    厂商支持
    AVX公司提供了详尽的技术支持和维护服务。对于产品的任何疑问,客户可以通过访问公司官网或联系技术支持部门获取帮助。此外,产品手册中还包含了详细的操作指南和技术规格,便于客户自行查阅。

    常见问题与解决方案


    常见问题及解决方法
    - 问题一:连接器安装时出现接触不良现象。
    - 解决方法:检查是否正确安装了安装支架,或者是否接触尖端高度不匹配。
    - 问题二:接触面发黑。
    - 解决方法:重新清洁并电镀接触面,确保其保持良好的导电性能。
    - 问题三:产品使用寿命短。
    - 解决方法:检查使用环境是否超出产品规定的温度范围,并遵循正确的使用和维护指导。

    总结和推荐


    产品评价
    9155系列电池连接器以其高可靠性、多样的应用场景和支持度,在电子元器件市场中占据了显著地位。它不仅能满足日常使用的需要,还能够在严苛的工作环境中表现出色。
    推荐意见
    我们强烈推荐使用9155系列电池连接器。其优异的性能和灵活的定制选项,使其成为各类移动设备和工业自动化系统不可或缺的一部分。无论是研发阶段还是批量生产,这些连接器都是您理想的选择。

009155003003016参数

参数
排数 1
触头镀层
触头数量 3
触头镀层厚度 380nm
类型 Battery Contact
间距 2.5mm
材料
长*宽*高 7.5mm(长度)*8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155003003016厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155003003016数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155003003016 009155003003016数据手册

009155003003016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6683
10+ ¥ 5.8093
100+ ¥ 5.1122
1000+ ¥ 5.1122
2000+ ¥ 5.0193
5000+ ¥ 5.0193
库存: 140
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.66
