009258008004064

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Compression Contact,Non-Gendered 1mm 1 8 250nm 金 贴片安装 10.35mm(长度)*6mm(高度)
供应商型号: 581-009258008004064
供应商: Mouser
标准整包数: 1

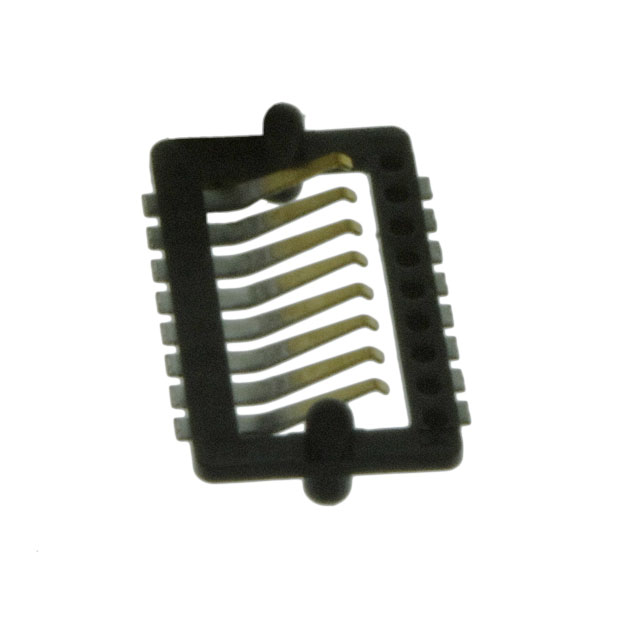

AVX 矩形连接器 - 弹簧式 009258008004064

009258008004064概述

    CONNECT Ultra Low Profile Stacker: BTB INTER 00-9258 技术手册解析

    1. 产品简介


    产品名称: CONNECT Ultra Low Profile Stacker: BTB INTER 00-9258
    产品类型: 连接器
    主要功能: 用于低成本连接两块印刷电路板(PCB)。
    应用领域: 手机、手持扫描仪、便携式医疗设备、显示器接口等。

    2. 技术参数


    - 电气特性:
    - 电流等级:1A/触点
    - 电压等级:125V
    - 工作环境:
    - 工作温度范围:-55°C 至 +125°C
    - 机械特性:
    - 绝缘材料:高温塑料(UL94 V-0 级别)
    - 触点材料:铍铜
    - 镀层:镍底镀金,接触尖端纯锡
    - 循环耐久性:50 次
    - 尺寸和高度:
    - 间距:1.0mm
    - 触点数:8
    - 堆叠高度:0.40mm 和 0.80mm
    - 封装形式:卷带包装
    - 单次包装数量:8400 或 11200

    3. 产品特点和优势


    - 单件连接器设计:无需匹配另一半连接器即可连接两块PCB,从而:
    - 减少组装时间
    - 只需采购和存储一个零件
    - 特殊的触点设计使得匹配设备不必完全平行
    - 在冲击和振动环境下极其稳定

    4. 应用案例和使用建议


    应用场景:
    - 移动电话: 轻薄的设计使其适用于各种智能手机。
    - 手持扫描仪: 小巧且坚固的设计满足便携式设备的需求。
    - 便携式医疗设备: 可靠性高,能够在各种环境中稳定运行。
    - 显示器接口: 用于显示模块的接口连接,确保信号传输的可靠性。
    使用建议:
    - 在安装过程中,注意确保PCB的纯锡焊盘和连接器的镀金部分正确匹配,以保证良好的电连接。
    - 在进行维修或更换时,建议按照手册提供的SMT布局图进行操作,以确保最佳性能。

    5. 兼容性和支持


    - 本产品已与多种PCB配置兼容,包括带有或不带有定位柱的设计。
    - 厂商提供了详细的规格说明和SMT布局指南,便于客户使用。

    6. 常见问题与解决方案


    - 问题1: 连接器无法稳定插入PCB。
    解决方案: 检查PCB上的焊盘是否正确处理,确保无短路或不良焊点。
    - 问题2: 接触电阻过高。
    解决方案: 清理触点并重新进行焊接,确保触点表面清洁。
    - 问题3: 连接器容易松动。
    解决方案: 检查是否有足够的定位柱支撑,确保定位柱与PCB装配紧密。

    7. 总结和推荐


    综上所述,CONNECT Ultra Low Profile Stacker: BTB INTER 00-9258 是一款非常适合在移动通信设备和其他便携式设备中使用的连接器。它的单件设计简化了组装过程,增强了稳定性,具有广泛的适用性和高可靠性。如果您正在寻找一款能够轻松集成到紧凑空间中的高质量连接器,此产品是您的理想选择。强烈推荐使用此产品。

009258008004064参数

参数
触头数量 8
触头镀层厚度 250nm
类型 Compression Contact,Non-Gendered
间距 1mm
材料 -
排数 1
触头镀层
长*宽*高 10.35mm(长度)*6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009258008004064厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009258008004064数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009258008004064 009258008004064数据手册

009258008004064封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6215 ¥ 13.7017
10+ $ 1.3455 ¥ 11.3695
25+ $ 1.133 ¥ 9.5739
100+ $ 1.0476 ¥ 8.8522
250+ $ 0.9742 ¥ 8.2317
500+ $ 0.9212 ¥ 7.7845
1400+ $ 0.8273 ¥ 6.9905
2800+ $ 0.7697 ¥ 6.5035
4200+ $ 0.7634 ¥ 6.4503
库存: 1945
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.7
