009155003541006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 2.5mm 1 3 铍 380nm 金 贴片安装 10mm(长度)*6mm(高度)
供应商型号: 581-009155003541006
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 弹簧式 009155003541006

009155003541006概述

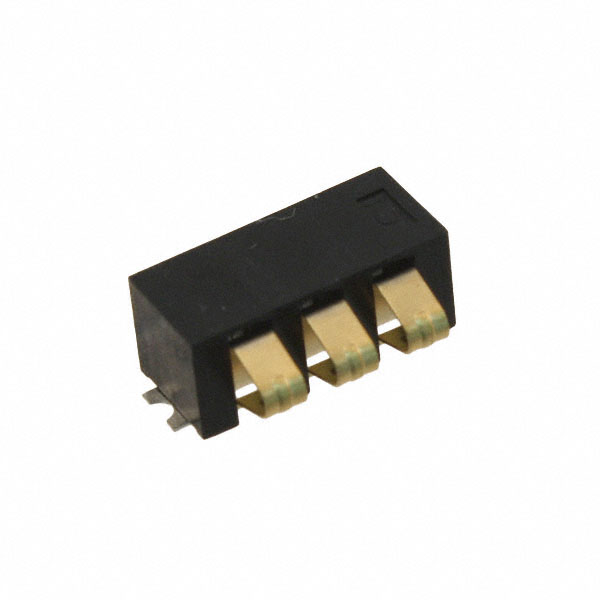

    # 9155 MOBO® 2.5mm Pitch Right Angle Battery Connector

    产品简介


    AVX公司近期推出了一款低剖面2.5mm间距的直角电池连接器——9155 MOBO®。这款连接器提供了2至5个位置的选择,每个位置可承载3安培电流。产品设计小巧紧凑,接触点位于PCB上方2.20mm处,确保了结构上的稳定性和功能性。该连接器的独特之处在于其冲压接触件设计,能够容纳高达4.0mm的最大绝缘体高度,这使得它与更昂贵的弹簧针式电池连接器尺寸兼容。

    技术参数


    - 电流额定值: 每个位置3安培
    - 接触材料: 铍铜基材,提供卓越的接触性能
    - 电镀选项: 选择性金电镀(0.4µm或0.8µm),配合纯锡尾部
    - 接触点高度: 2.20mm(PCB上方)
    - 最大绝缘体高度: 4.0mm
    - 循环耐久度: 5000次插拔循环

    产品特点和优势


    - 可靠设计: 冲压接触件具有切削鼻端,保证接触的可靠性。
    - 高弹力范围: 1.5mm鼻端偏转,适用于大范围操作。
    - 机械稳定性: 设有两个固定脚,增强整体机械稳定性。
    - 长寿命: 经过5000次循环测试,耐用性强。
    - 紧凑设计: 尺寸小,外形紧凑,易于安装于空间受限的场合。

    应用案例和使用建议


    应用案例
    9155 MOBO®连接器广泛应用于各种手持设备,如移动电话、数字音乐播放器等。其独特的设计使其特别适合用于对体积和重量有严格要求的场合。
    使用建议
    1. PCB布局优化: 在布局时确保连接器周围的净空区域足够大,以防止导线或其他组件间的干扰。
    2. 考虑机械稳定性: 安装时尽量利用两个固定脚来增加稳定性,避免因机械振动导致的松动。
    3. 注意接触点高度: 由于接触点在PCB上方2.20mm,建议检查PCB上的其他元件是否存在干涉的风险。

    兼容性和支持


    AVX提供的这款连接器与其他标准的2.5mm间距电池连接器具有良好的兼容性,可以方便地替换现有设备中的同类产品。厂商还提供详细的技术支持,包括设计指南、安装说明以及售后服务,以确保客户在使用过程中得到全面的支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 如何正确安装连接器?
    - 确保按照厂商提供的安装指南进行操作,同时利用两个固定脚来提高安装后的稳定性。

    2. 连接器出现接触不良怎么办?
    - 检查连接器周围是否有足够的净空区域,并确保接触点没有受到干扰。若问题持续存在,联系技术支持部门获取进一步的帮助。

    总结和推荐


    9155 MOBO® 2.5mm Pitch Right Angle Battery Connector以其小巧紧凑的设计、可靠的性能以及广泛的适用性,成为移动设备及其他小型电子设备的理想选择。其卓越的耐用性和高电流承载能力使得该产品在市场上具备强大的竞争力。如果您正在寻找一款既能满足高性能需求又能节省空间的电池连接器,那么9155 MOBO®无疑是一个值得考虑的选择。我们强烈推荐此产品给所有需要高品质、高效能连接器的应用场合。

009155003541006参数

参数
触头镀层
触头数量 3
触头镀层厚度 380nm
类型 Battery Contact
间距 2.5mm
材料
排数 1
长*宽*高 10mm(长度)*6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155003541006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155003541006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155003541006 009155003541006数据手册

009155003541006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.449 ¥ 12.2441
10+ $ 1.0902 ¥ 9.2122
100+ $ 0.9042 ¥ 7.6405
500+ $ 0.8208 ¥ 6.9358
1000+ $ 0.729 ¥ 6.1601
2000+ $ 0.6416 ¥ 5.4211
5000+ $ 0.6195 ¥ 5.2348
10000+ $ 0.5891 ¥ 4.9775
库存: 30380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.24
